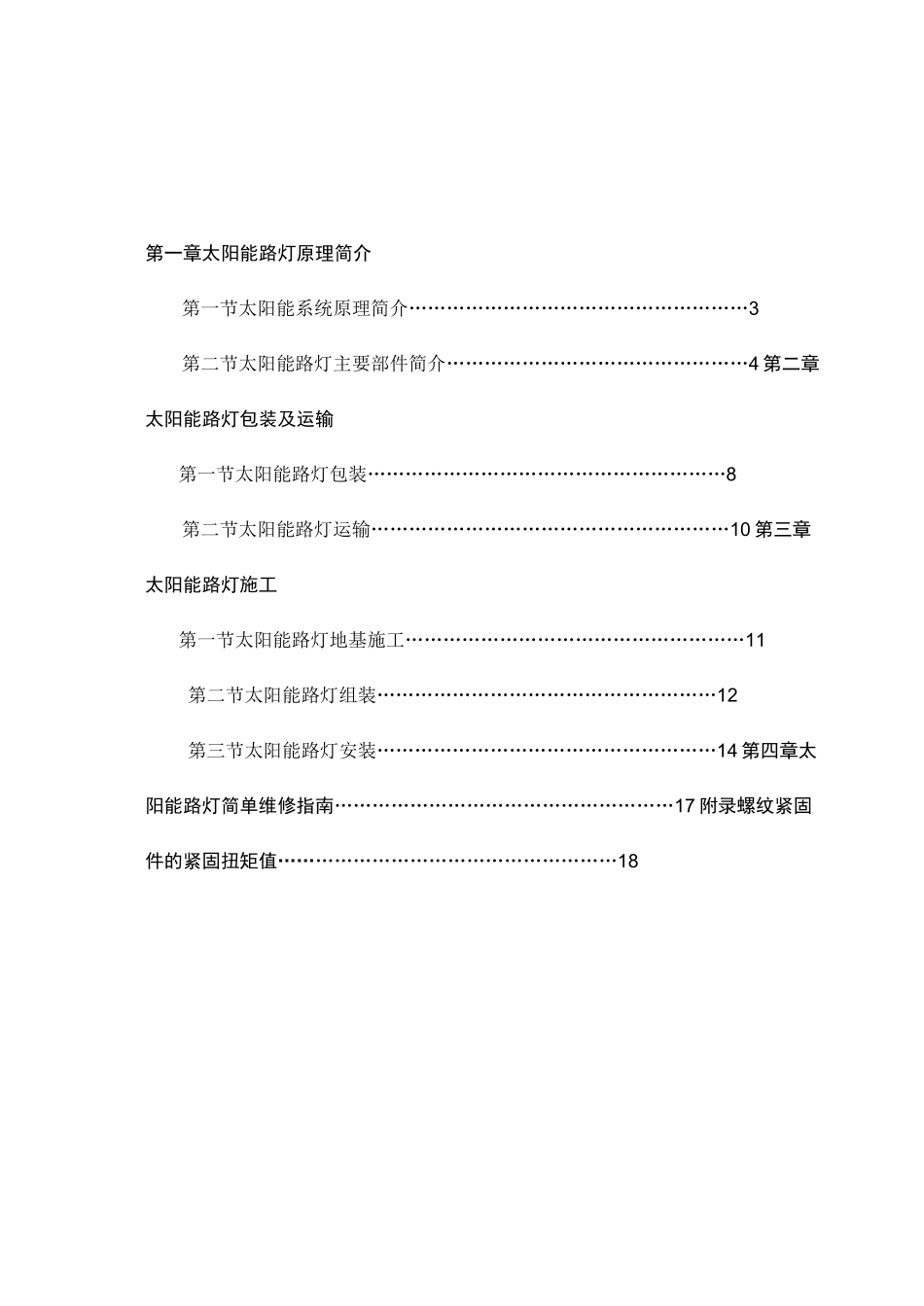

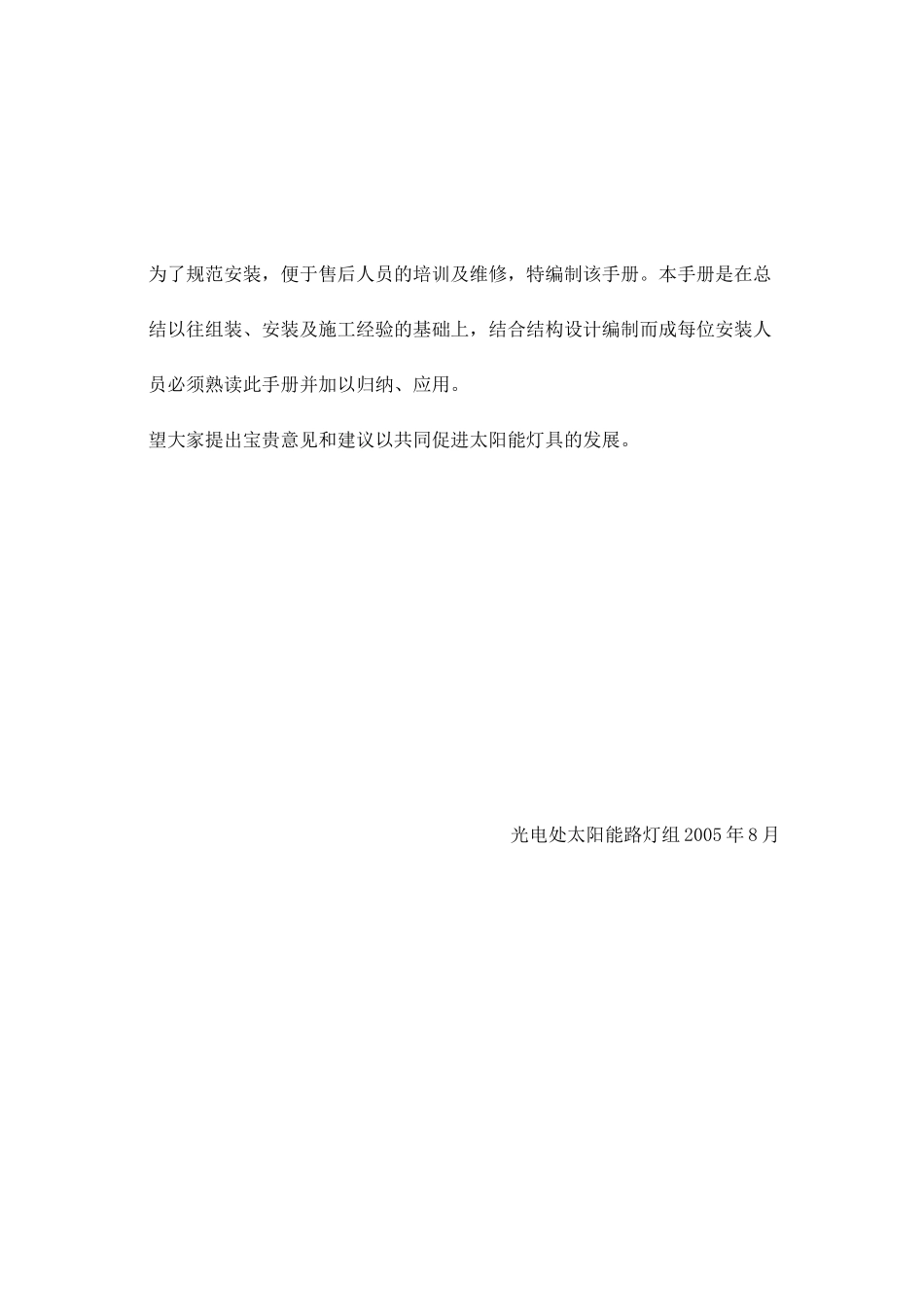

为了规范安装，便于售后人员的培训及维修，特编制该手册。本手册是在总结以往组装、安装及施工经验的基础上，结合结构设计编制而成每位安装人员必须熟读此手册并加以归纳、应用。望大家提出宝贵意见和建议以共同促进太阳能灯具的发展。光电处太阳能路灯组 2005 年 8 月第一章太阳能路灯原理简介第一节太阳能系统原理简介………………………………………………3第二节太阳能路灯主要部件简介…………………………………………4 第二章太阳能路灯包装及运输第一节太阳能路灯包装…………………………………………………8第二节太阳能路灯运输…………………………………………………10 第三章太阳能路灯施工第一节太阳能路灯地基施工………………………………………………11第二节太阳能路灯组装………………………………………………12第三节太阳能路灯安装………………………………………………14 第四章太阳能路灯简单维修指南………………………………………………17 附录螺纹紧固件的紧固扭矩值………………………………………………18第一章太阳能路灯原理第一节太阳能路灯系统简介太阳能路灯以控制、工作方式的不同，可分为三种系统:图 1 太阳能路灯系统原理简图1、光控开一光控关原理：白天，太阳光照射到太阳电池组件表面时，光伏效应产生电能，并通过控制器对蓄电池进行充电；随着光线逐渐减弱，太阳电池组件产生的电压不断下降，当电压值低于控制器设置的启动电压值时，控制器启动负载工作。光线逐渐增强，电池组件产生的电压增大并达到控制器设定关断电压值时，控制器切断负载。2、光控开一时控关原理：白天，太阳光照射到太阳电池组件表面时，光伏效应产生电能，并通过控制器对蓄电池进行充电；随着光线逐渐减弱，太阳电池组件产生的电压不断下降，当电压值低于控制器设置的启动电压值时，控制器启动负载工作。当负载工作时间达到控制器预先设定时间时，控制器切断负载，负载停止工作。3、时控开一时控关原理：太阳光照射到太阳电池组件表面时，光伏效应产生电能，并通过控制器对蓄电池进行充电。时间达到控制器设定时间时，控制器启动负载工作。当负载工作时间达到控制器预先设定时间时，控制器切断负载，负载停止工作。第二节太阳能路灯主要部件简介丈 也 瓏 电 附太阳能路灯是利用光能发电的小型光伏系统，主要由太阳电池组件、 I 蓄电池 、控制系统、灯源、灯杆组件 I 等组成 。1、灯杆组件材料选用优质钢材，...
