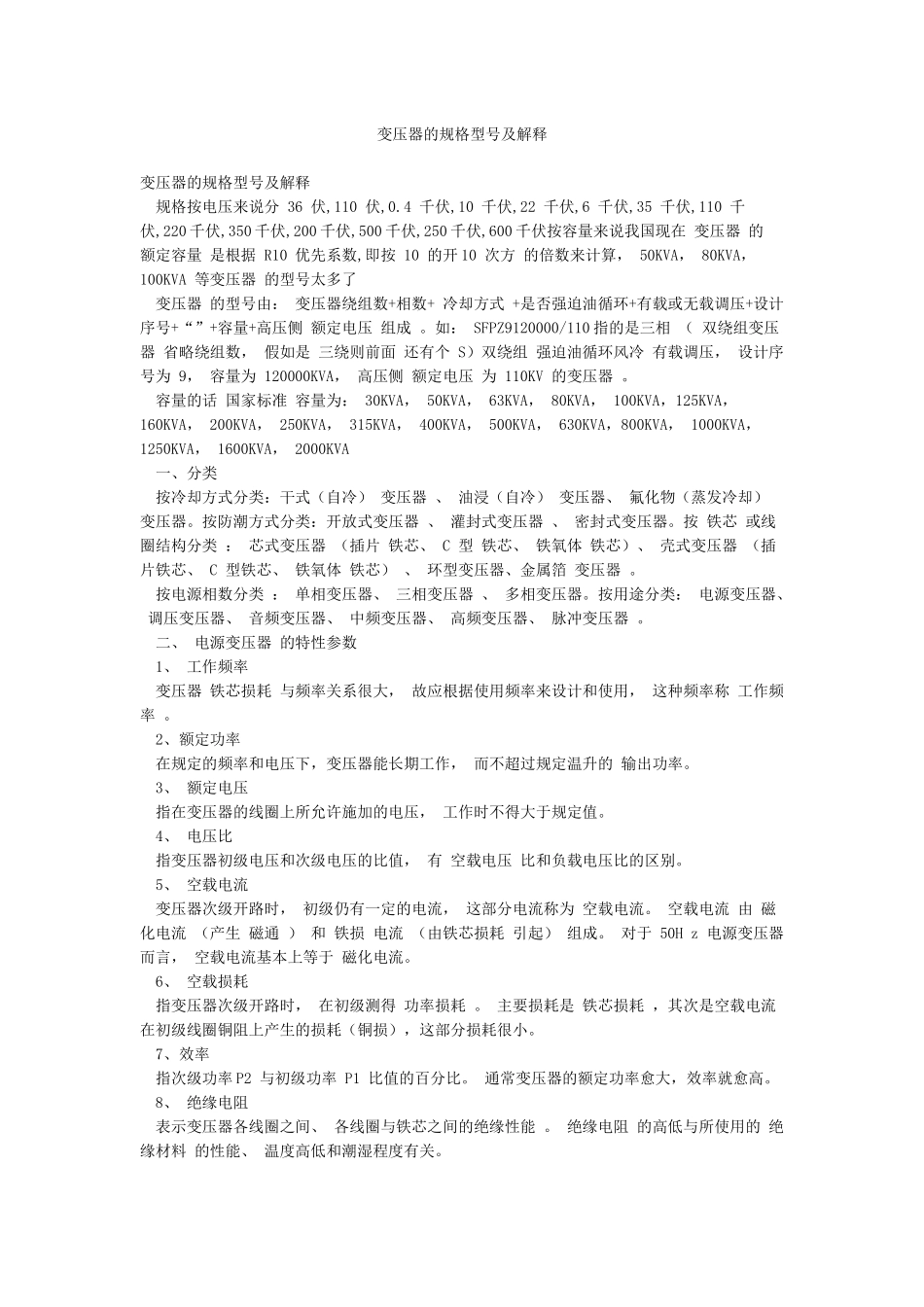

变压器的规格型号及解释

变压器的规格型号及解释变压器的规格型号及解释 规格按电压来说分 36 伏,110 伏,0.4 千伏,10 千伏,22 千伏,6 千伏,35 千伏,110 千伏,220 千伏,350 千伏,200 千伏,500 千伏,250 千伏,600 千伏按容量来说我国现在 变压器 的 额定容量 是根据 R10 优先系数,即按 10 的开 10 次方 的倍数来计算， 50KVA， 80KVA， 100KVA 等变压器 的型号太多了 变压器 的型号由： 变压器绕组数+相数+ 冷却方式 +是否强迫油循环+有载或无载调压+设计序号+“”+容量+高压侧 额定电压 组成 。如： SFPZ9120000/110 指的是三相 （ 双绕组变压器 省略绕组数， 假如是 三绕则前面 还有个 S）双绕组 强迫油循环风冷 有载调压， 设计序号为 9， 容量为 120000KVA， 高压侧 额定电压 为 110KV 的变压器 。 容量的话 国家标准 容量为： 30KVA， 50KVA， 63KVA， 80KVA， 100KVA，125KVA， 160KVA， 200KVA， 250KVA， 315KVA， 400KVA， 500KVA， 630KVA，800KVA， 1000KVA， 1250KVA， 1600KVA， 2000KVA 一、分类 按冷却方式分类：干式（自冷） 变压器 、 油浸（自冷） 变压器、 氟化物（蒸发冷却） 变压器。按防潮方式分类：开放式变压器 、 灌封式变压器 、 密封式变压器。按 铁芯 或线圈结构分类 ： 芯式变压器 （插片 铁芯、 C 型 铁芯、 铁氧体 铁芯）、 壳式变压器 （插片铁芯、 C 型铁芯、 铁氧体 铁芯） 、 环型变压器、金属箔 变压器 。 按电源相数分类 ： 单相变压器、 三相变压器 、 多相变压器。按用途分类： 电源变压器、 调压变压器、 音频变压器、 中频变压器、 高频变压器、 脉冲变压器 。 二、 电源变压器 的特性参数 1、 工作频率 变压器 铁芯损耗 与频率关系很大， 故应根据使用频率来设计和使用， 这种频率称 工作频率 。 2、额定功率 在规定的频率和电压下，变压器能长期工作， 而不超过规定温升的 输出功率。 3、 额定电压 指在变压器的线圈上所允许施加的电压， 工作时不得大于规定值。 4、 电压比 指变压器初级电压和次级电压的比值， 有 空载电压 比和负载电压比的区别。 5、 空载电流 变压器次级开路时， 初级仍有一定的电流， 这部分电流称为 空载电流。 空载电流 由 磁化电流 （产生 磁通 ） 和 铁损 电流 （由铁芯损耗 引起） 组成。 对于 50H z 电源变压器 ...
