基于发电机的免电池燃气点火器

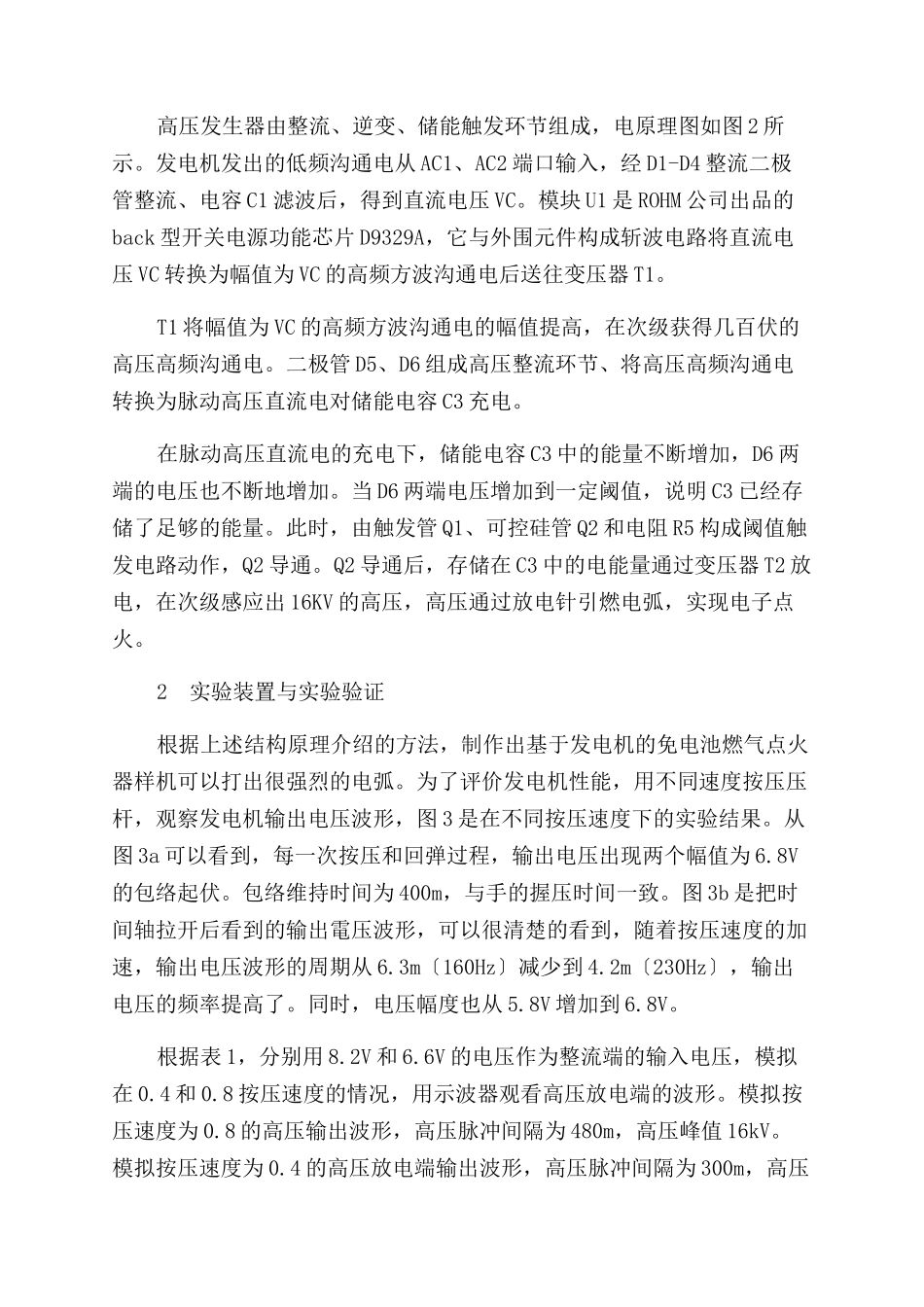

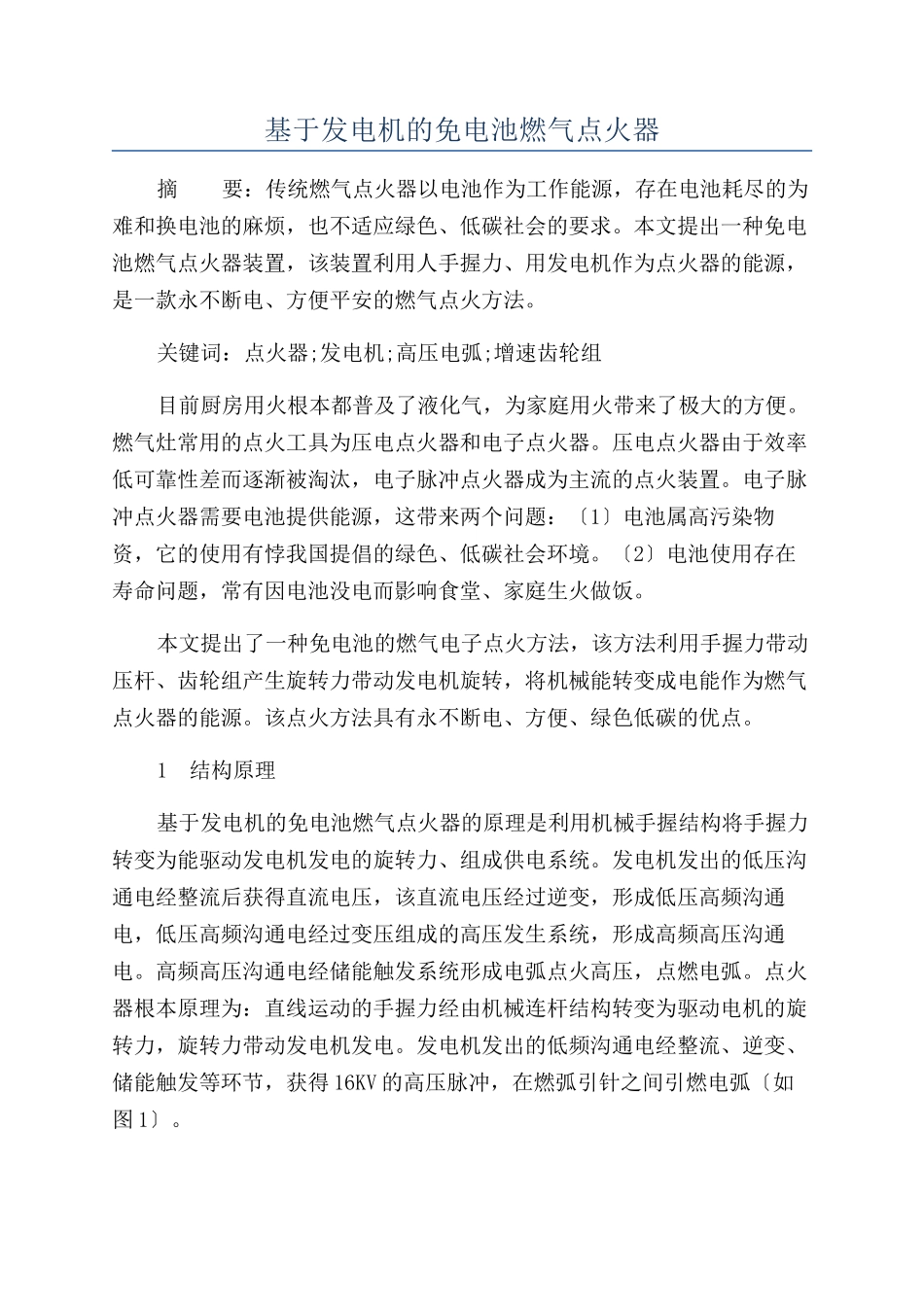

基于发电机的免电池燃气点火器摘 要：传统燃气点火器以电池作为工作能源，存在电池耗尽的为难和换电池的麻烦，也不适应绿色、低碳社会的要求。本文提出一种免电池燃气点火器装置，该装置利用人手握力、用发电机作为点火器的能源，是一款永不断电、方便平安的燃气点火方法。关键词：点火器;发电机;高压电弧;增速齿轮组目前厨房用火根本都普及了液化气，为家庭用火带来了极大的方便。燃气灶常用的点火工具为压电点火器和电子点火器。压电点火器由于效率低可靠性差而逐渐被淘汰，电子脉冲点火器成为主流的点火装置。电子脉冲点火器需要电池提供能源，这带来两个问题：〔1〕电池属高污染物资，它的使用有悖我国提倡的绿色、低碳社会环境。〔2〕电池使用存在寿命问题，常有因电池没电而影响食堂、家庭生火做饭。本文提出了一种免电池的燃气电子点火方法，该方法利用手握力带动压杆、齿轮组产生旋转力带动发电机旋转，将机械能转变成电能作为燃气点火器的能源。该点火方法具有永不断电、方便、绿色低碳的优点。1 结构原理基于发电机的免电池燃气点火器的原理是利用机械手握结构将手握力转变为能驱动发电机发电的旋转力、组成供电系统。发电机发出的低压沟通电经整流后获得直流电压，该直流电压经过逆变，形成低压高频沟通电，低压高频沟通电经过变压组成的高压发生系统，形成高频高压沟通电。高频高压沟通电经储能触发系统形成电弧点火高压，点燃电弧。点火器根本原理为：直线运动的手握力经由机械连杆结构转变为驱动电机的旋转力，旋转力带动发电机发电。发电机发出的低频沟通电经整流、逆变、储能触发等环节，获得 16KV 的高压脉冲，在燃弧引针之间引燃电弧〔如图 1〕。高压发生器由整流、逆变、储能触发环节组成，电原理图如图 2 所示。发电机发出的低频沟通电从 AC1、AC2 端口输入，经 D1-D4 整流二极管整流、电容 C1 滤波后，得到直流电压 VC。模块 U1 是 ROHM 公司出品的back 型开关电源功能芯片 D9329A，它与外围元件构成斩波电路将直流电压 VC 转换为幅值为 VC 的高频方波沟通电后送往变压器 T1。T1 将幅值为 VC 的高频方波沟通电的幅值提高，在次级获得几百伏的高压高频沟通电。二极管 D5、D6 组成高压整流环节、将高压高频沟通电转换为脉动高压直流电对储能电容 C3 充电。在脉动高压直流电的充电下，储能电容 C3 中的能量不断增加，D6 两端的电压也不断地增加。当 D6 两端电压增加到一定阈值，说明 C3 ...
