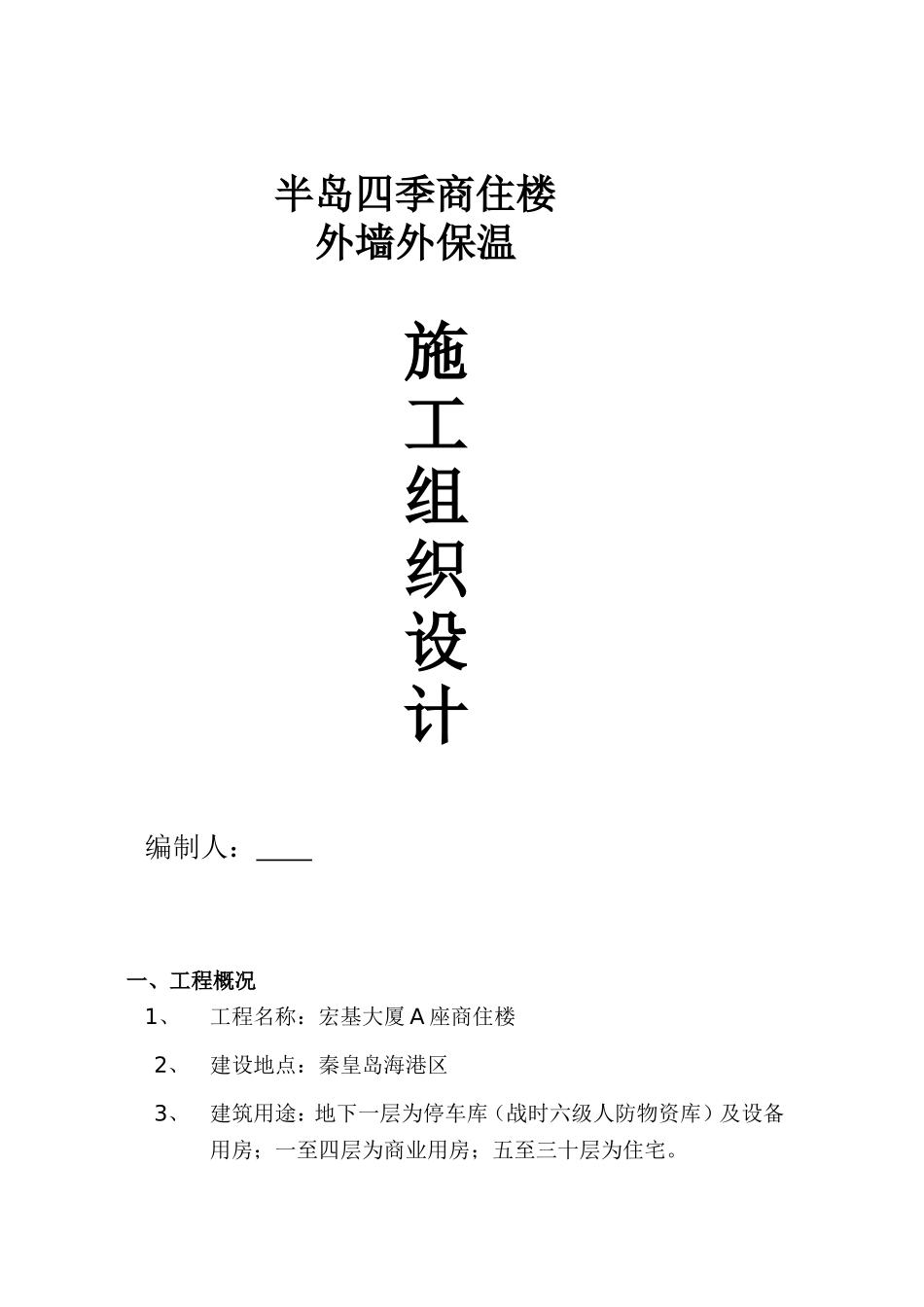

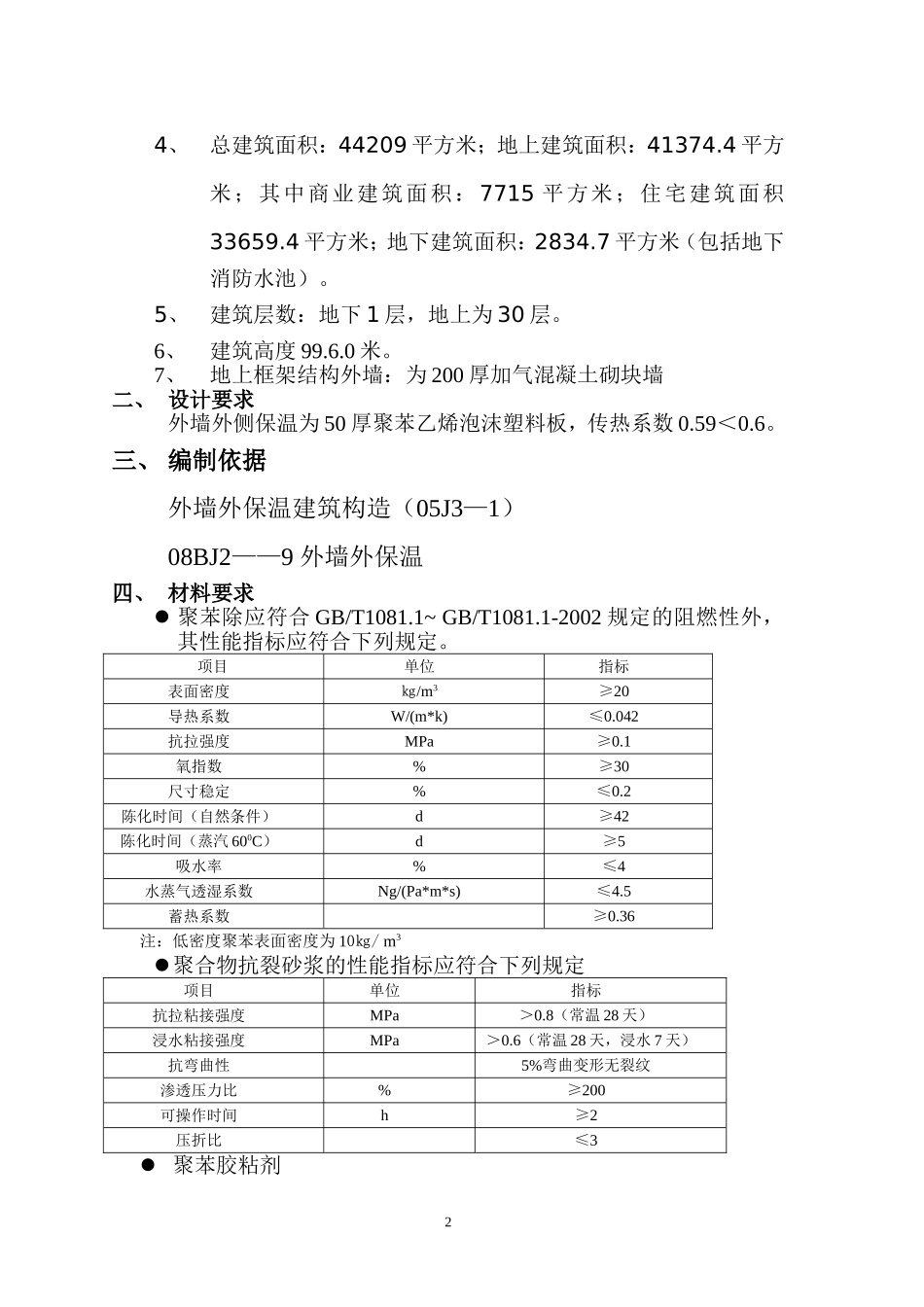

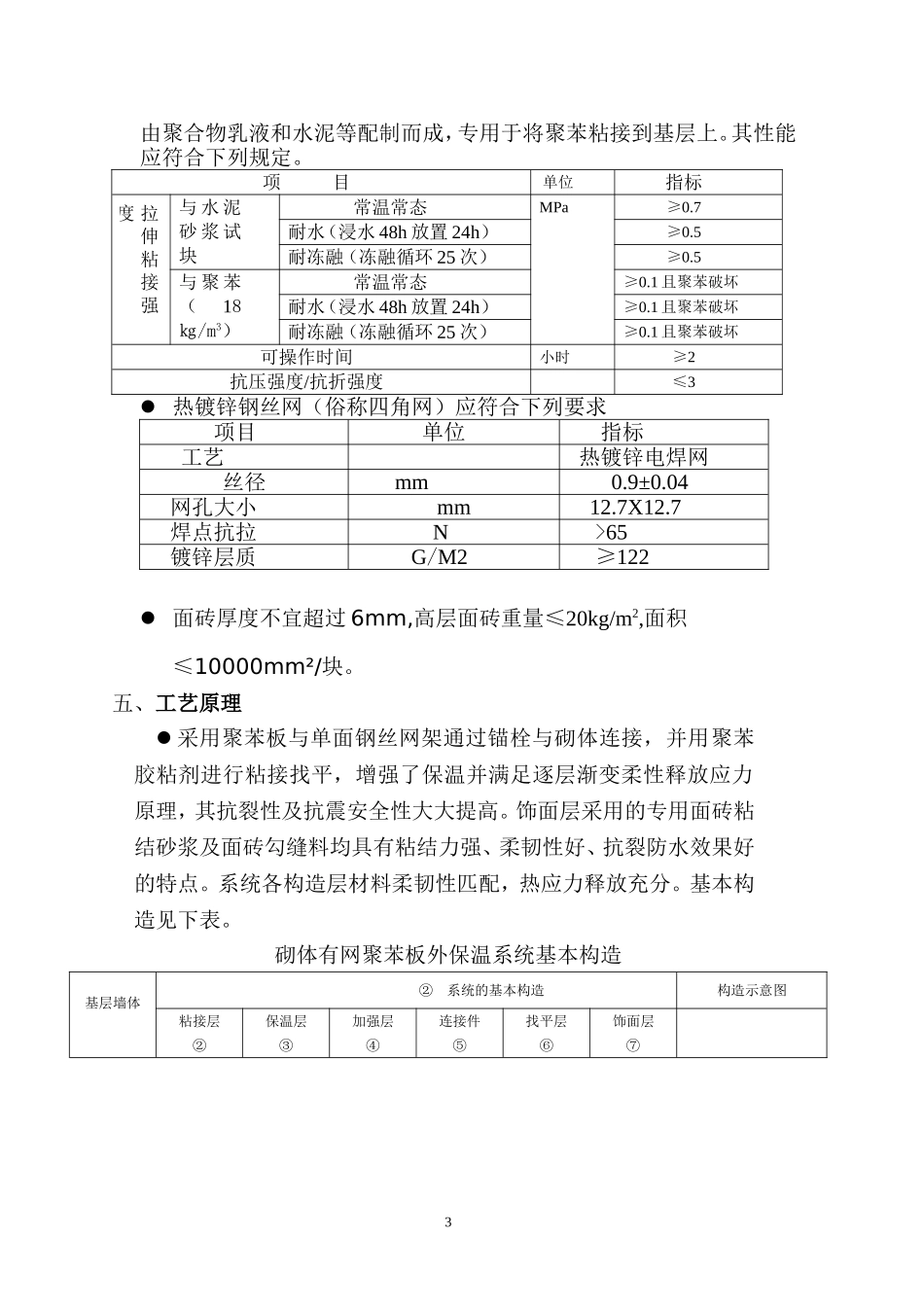

半岛四季商住楼外墙外保温施工组织设计编制人:一、工程概况1、工程名称:宏基大厦A座商住楼2、建设地点:秦皇岛海港区3、建筑用途:地下一层为停车库(战时六级人防物资库)及设备用房;一至四层为商业用房;五至三十层为住宅。4、总建筑面积:44209平方米;地上建筑面积:41374.4平方米;其中商业建筑面积:7715平方米;住宅建筑面积33659.4平方米;地下建筑面积:2834.7平方米(包括地下消防水池)。5、建筑层数:地下1层,地上为30层。6、建筑高度99.6.0米。7、地上框架结构外墙:为200厚加气混凝土砌块墙二、设计要求外墙外侧保温为50厚聚苯乙烯泡沫塑料板,传热系数0.59<0.6。三、编制依据外墙外保温建筑构造(05J3—1)08BJ2——9外墙外保温四、材料要求聚苯除应符合GB/T1081.1~GB/T1081.1-2002规定的阻燃性外,其性能指标应符合下列规定。项目单位指标表面密度㎏/m3≥20导热系数W/(m*k)≤0.042抗拉强度MPa≥0.1氧指数%≥30尺寸稳定%≤0.2陈化时间(自然条件)d≥42陈化时间(蒸汽600C)d≥5吸水率%≤4水蒸气透湿系数Ng/(Pa*m*s)≤4.5蓄热系数≥0.36注:低密度聚苯表面密度为10㎏/m3聚合物抗裂砂浆的性能指标应符合下列规定项目单位指标抗拉粘接强度MPa>0.8(常温28天)浸水粘接强度MPa>0.6(常温28天,浸水7天)抗弯曲性5%弯曲变形无裂纹渗透压力比%≥200可操作时间h≥2压折比≤3聚苯胶粘剂2由聚合物乳液和水泥等配制而成,专用于将聚苯粘接到基层上。其性能应符合下列规定。项目单位指标拉伸粘接强度与水泥砂浆试块常温常态MPa≥0.7耐水(浸水48h放置24h)≥0.5耐冻融(冻融循环25次)≥0.5与聚苯(18㎏/m3)常温常态≥0.1且聚苯破坏耐水(浸水48h放置24h)≥0.1且聚苯破坏耐冻融(冻融循环25次)≥0.1且聚苯破坏可操作时间小时≥2抗压强度/抗折强度≤3热镀锌钢丝网(俗称四角网)应符合下列要求项目单位指标工艺热镀锌电焊网丝径mm0.9±0.04网孔大小mm12.7X12.7焊点抗拉N>65镀锌层质G/M2≥122面砖厚度不宜超过6mm,高层面砖重量≤20kg/m2,面积≤10000mm²/块。五、工艺原理采用聚苯板与单面钢丝网架通过锚栓与砌体连接,并用聚苯胶粘剂进行粘接找平,增强了保温并满足逐层渐变柔性释放应力原理,其抗裂性及抗震安全性大大提高。饰面层采用的专用面砖粘结砂浆及面砖勾缝料均具有粘结力强、柔韧性好、抗裂防水效果好的特点。系统各构造层材料柔韧性匹配,热应力释放充分。基本构造见下表。砌体有网聚苯板外保温系统基本构造基层墙体②系统的基本构造构造示意图粘接层②保温层③加强层④连接件⑤找平层⑥饰面层⑦3砌体墙体胶粘剂聚苯板0.9mm、12.7×12.7mm孔镀锌网锚栓抗裂砂浆面砖注:要求基层墙体与粘结层间用重量比1:4.5水泥砂浆(按产品说明掺入适量砂浆王)找平(两遍成活)。六、施工工艺流程施工工艺流程见图4水泥砂浆打底配制胶粘剂测量放线、挂基准线涂抹胶粘剂粘贴EPS板挂镀锌钢丝网片及锚栓固定抹底层抗裂砂浆找平外饰面砖面层贴窗侧抹聚苯颗粒砂浆3cm厚打磨、修理、隐检抹面层弹性抗裂砂浆找平基层处理、刷界面剂一道测量放线、挂基准线隐检、验收伸缩缝处理七、施工方法及施工要点Ⅰ、施工基本做法①一般粘贴保温板以粘为主,粘贴面积≥50%,并应用外墙保温板粘贴砂浆粘贴,基层墙体表面采用外墙抹灰砂浆找平。②在保温板外抹抗裂砂浆,分两次抹,抹完第一层后,压入一层镀锌钢丝网,同时用带大锚盘的锚固件固定在墙体上,再抹第二层抗裂砂浆,全部墙面每平方米锚栓不少于6个,窗口四角附加一层钢丝网,宽度150~200㎜,长度300~400㎜。③用外墙砖粘贴砂浆粘贴面砖,用专用的勾缝砂浆勾缝,面砖接缝宽度不应大于5㎜,面砖厚度应不大于8㎜,并采用背面带燕尾槽的产品,施工前浸水2小时以上。④每层设置一道水平伸缩缝,纵向竖缝中距不宜大于20米,逢用柔性材料嵌缝。Ⅱ、施工要点1、外墙水泥砂浆打底1)根据建筑物测量、挂基准线;以确保抹灰厚度。2)涂刷专用界面剂一道。3)具体施工方案详见外墙抹灰工程。2、基层清理1)清理砌体墙面水泥砂浆找平层上残留的浮灰等杂物,对找平层空鼓、缺陷部位进行修补。2)对墙面水泥砂浆找平层进行全面检查...
