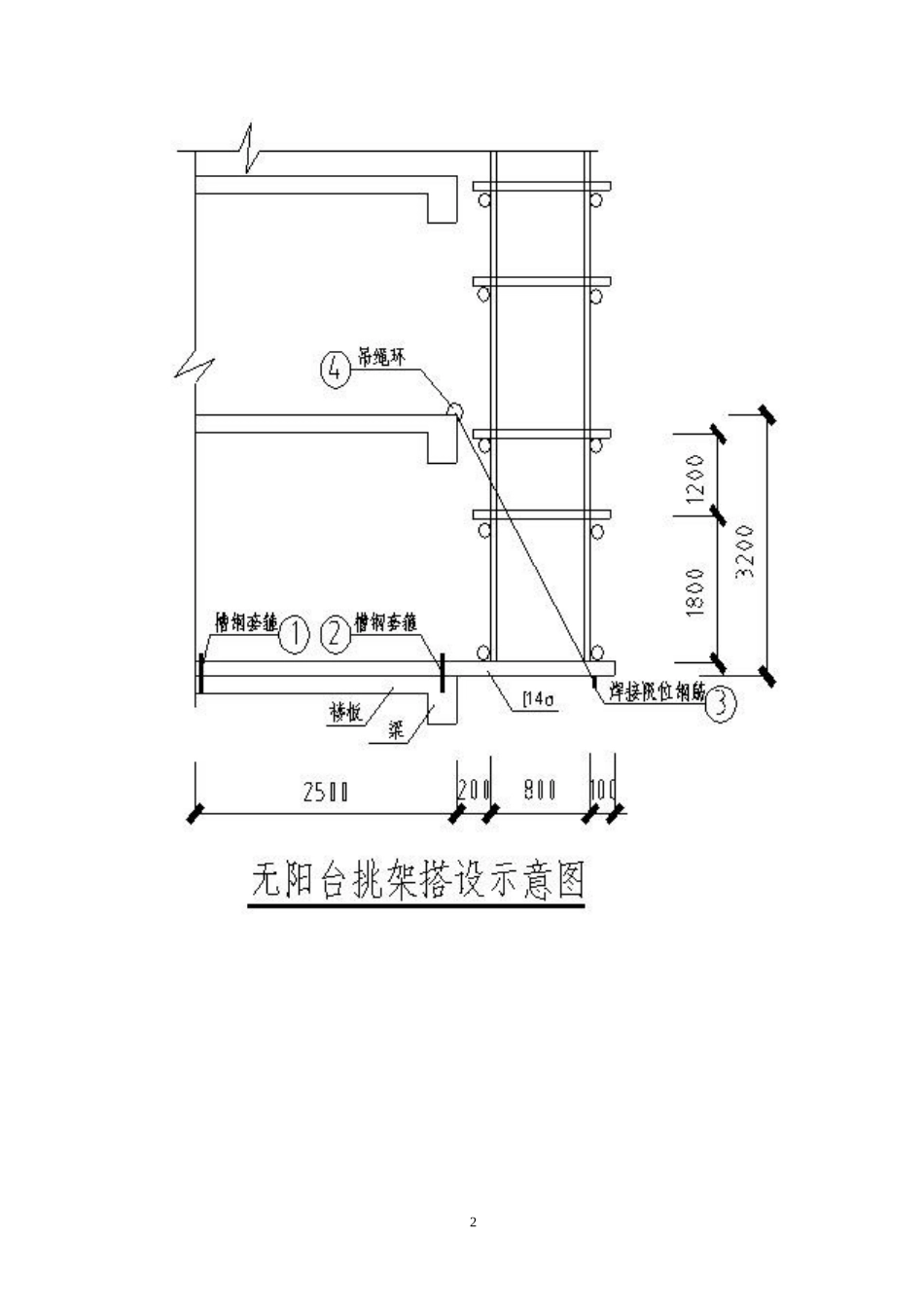

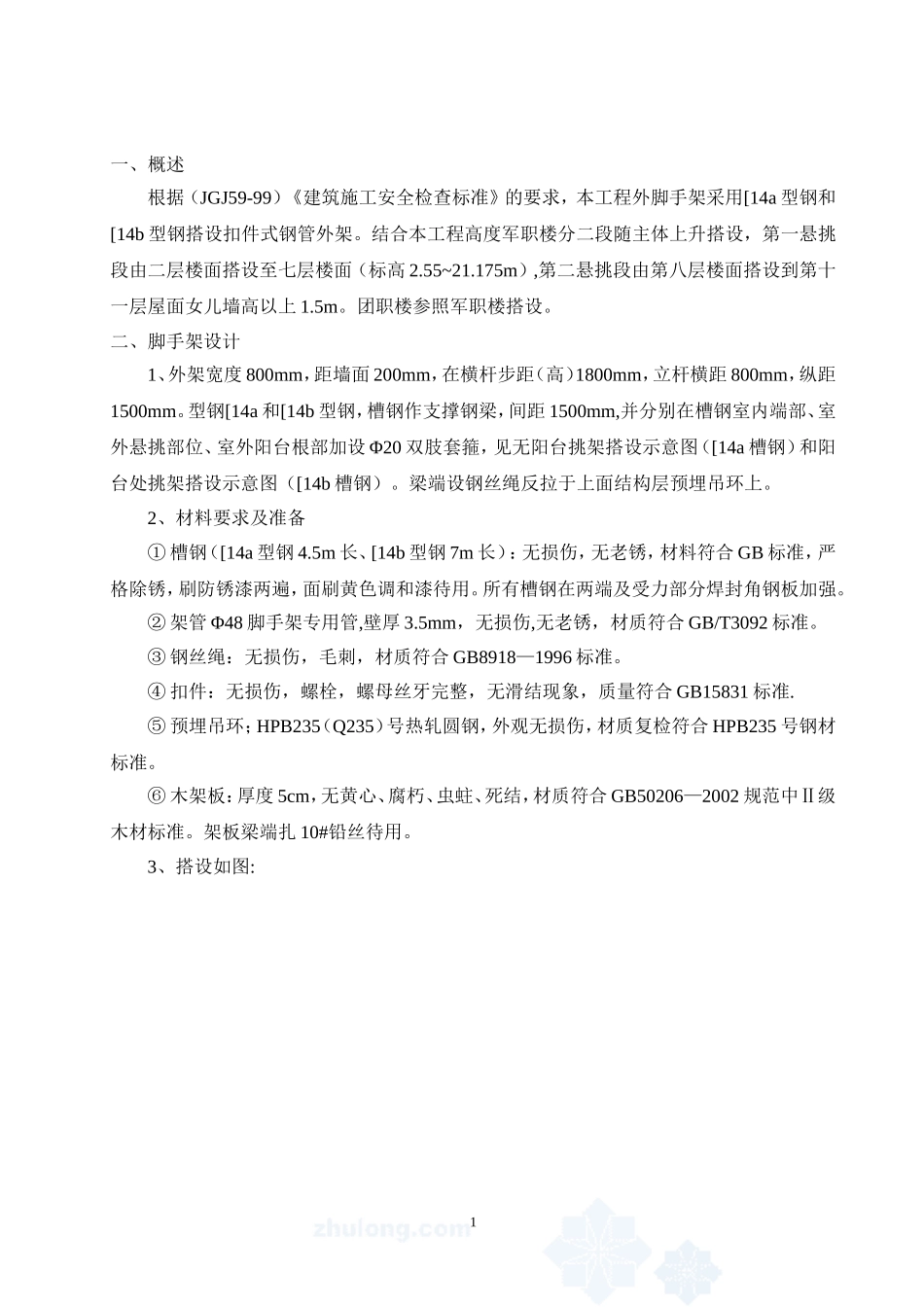

型钢外挑脚手架施工方案XX工程公司年月日一、概述根据（JGJ59-99）《建筑施工安全检查标准》的要求，本工程外脚手架采用[14a型钢和[14b型钢搭设扣件式钢管外架。结合本工程高度军职楼分二段随主体上升搭设，第一悬挑段由二层楼面搭设至七层楼面（标高2.55~21.175m）,第二悬挑段由第八层楼面搭设到第十一层屋面女儿墙高以上1.5m。团职楼参照军职楼搭设。二、脚手架设计1、外架宽度800mm，距墙面200mm，在横杆步距（高）1800mm，立杆横距800mm，纵距1500mm。型钢[14a和[14b型钢，槽钢作支撑钢梁，间距1500mm,并分别在槽钢室内端部、室外悬挑部位、室外阳台根部加设Φ20双肢套箍，见无阳台挑架搭设示意图（[14a槽钢）和阳台处挑架搭设示意图（[14b槽钢）。梁端设钢丝绳反拉于上面结构层预埋吊环上。2、材料要求及准备①槽钢（[14a型钢4.5m长、[14b型钢7m长）：无损伤，无老锈，材料符合GB标准，严格除锈，刷防锈漆两遍，面刷黄色调和漆待用。所有槽钢在两端及受力部分焊封角钢板加强。②架管Φ48脚手架专用管,壁厚3.5mm，无损伤,无老锈，材质符合GB/T3092标准。③钢丝绳：无损伤，毛刺，材质符合GB8918—1996标准。④扣件：无损伤，螺栓，螺母丝牙完整，无滑结现象，质量符合GB15831标准.⑤预埋吊环；HPB235（Q235）号热轧圆钢，外观无损伤，材质复检符合HPB235号钢材标准。⑥木架板：厚度5cm，无黄心、腐朽、虫蛀、死结，材质符合GB50206—2002规范中Ⅱ级木材标准。架板梁端扎10#铅丝待用。3、搭设如图:1234注：钢丝绳必须采用花篮螺栓配合绳卡拉紧牢固。已知条件：钢管质量38.4N/m扣件质量12.5N/个木架板质量350N/m25密目安全网5.5N/m2施工活载2000N/m2竹胶板（竹笆网）100N/m2（计算时一个外挑段高度内按两个操作层计）荷载系数1、静载1.2,活载1.4荷载统计(恒载):立杆自重:P1=22.4×2×38.4=1720N大横杆自重:P2=1.5×12×2×38.4=1382N小横杆自重:P3=1.1×12×2×38.4=1014N扣件:P4=72×12.5=900N架板自重:P5=1.5×1.0×3×350=1575N安全立网自重:P6=1.5×19.2×5.5=158N立面竹笆自重:P7=1.5×1.2×100=180N安全平网自重:P8=1.5×3×5.5=25N剪力撑自重:P9=19.2×38.4=737N施工荷载:P10=1.5×0.8×2×2000=4800N荷载传递:P1、P2、P3、P4、P5、P8、P10按均布分布传递,P6、P7、P9按直接传递于外排立杆。N内=1720+1382+1014+900+1575+25+4800=11416NN内=11416/2=5.7KNN外=5.7+0.158+0.180+0.737=6.6KN2、[14a：b=58mm，h=140mm，d=6mm，t=9.5mm，w=80500mm3，I=5637000mm4，[δ]=170N/mm2，[[]=100N/mm2，S=42772mm3，p=0.145KN/m;[14b：b=60mm，h=140mm，d=8mm，t=9.5mm，w=87100mm3，I=6090000mm4，[δ]=170N/mm2，[[]=100N/mm2，S=42772mm3，P=0.145KN/m3、钢丝绳：φ12.5×6×19N=86.98KN4、槽钢受力计算示意图：（1）阳台处挑架槽钢受力示意图如下：6（2）无阳台挑架槽钢受力示意图如下：需计算确定的问题：1、立杆稳定性验算2、悬挑简拉支承结构的计算选择3、槽钢梁套箍构造4、框梁承力计算5、连墙杆验算设计计算（以无阳台处型钢挑架作为计算对象）：1、外排主杆稳定性验算（1）立杆计算长度1.8m（2）立杆长细比λ=1800/15.80=113.92f≥N/φa=(1.2×5708+1.4×2400)/0.489×4897=9345.6/239.12=42.70Nf＞42.70N(f=δ=205N)符合（JGJ130—2001）5.3.1—1公式2、悬挑拉支撑结构计算（1）无阳台挑架槽钢受力示意图见前页。R=N内×0.8=5.7×0.8=4.56KNF=(N内×0.2+N外×1)/sin72.6°=8.11KNFx=Fcos72.6°=2.43KN(2)钢丝绳拉力F=8.11KN钢丝绳破断拉力:Sb=aPg=0.85×86.98=73.93KN钢丝绳容许拉力[S]=Sb/K=73.93/3.5=21.12KNF＜[S]满足要求。(3)槽钢梁套箍构造φ20圆钢"U"型螺栓埋入板内≥100mm(100mm)反拉钢丝绳对槽钢产生的水平推力Fx对φ16螺栓产生的剪切力计算。容许剪切强度：140N/mm2螺栓抗剪切强度:V=2πr2×140=2×3.14×7.2×1.40=43.08KNV＞Fx=2.43KN,满足要求。Tmax=FxS/I=2.43×1000×323/(1920×14)=22.71N/mm2＜1000N/mm2,满足要求。(4)框架梁(墙)支座反力。R=4.56KN(5)槽钢挑拉梁弯矩计算。a、弯矩8Mmax=5.7×0.2×0.8/L=0.912KN·M=9.12T·cm所需槽钢抵抗矩：W=Mmax/δ...
