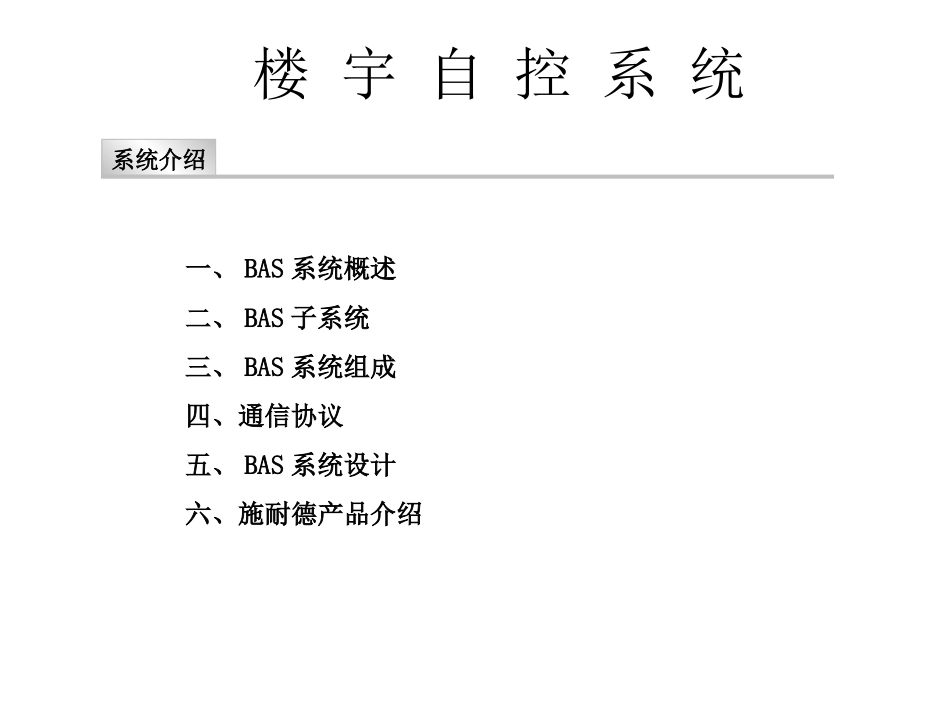

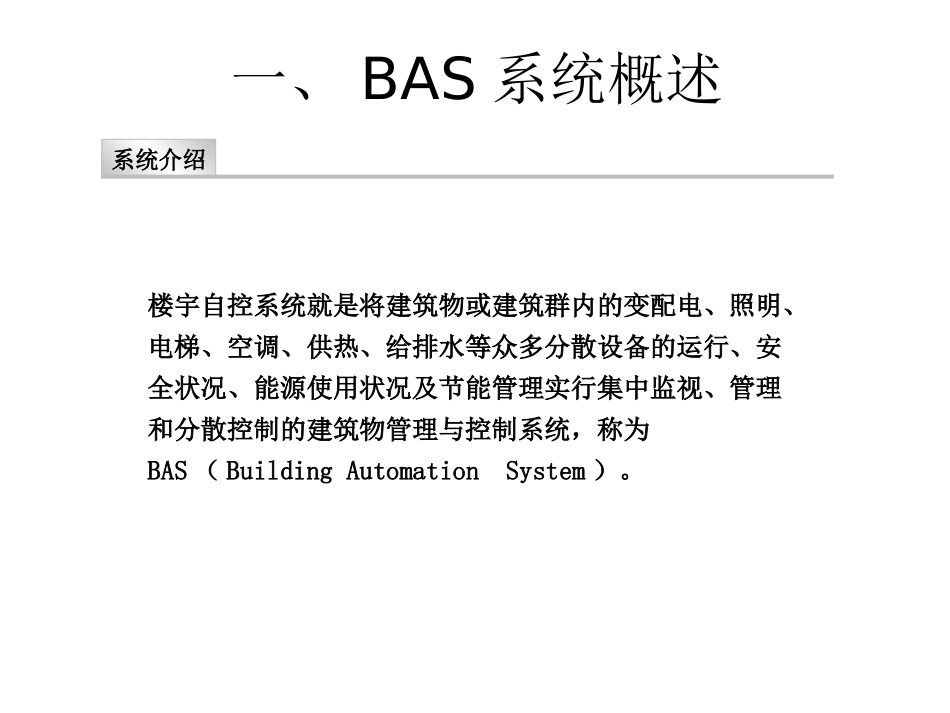

楼宇自控系统培训知识楼宇自控系统系统介绍一、BAS系统概述二、BAS子系统三、BAS系统组成四、通信协议五、BAS系统设计六、施耐德产品介绍系统介绍楼宇自控系统就是将建筑物或建筑群内的变配电、照明、电梯、空调、供热、给排水等众多分散设备的运行、安全状况、能源使用状况及节能管理实行集中监视、管理和分散控制的建筑物管理与控制系统，称为BAS（BuildingAutomationSystem）。一、BAS系统概述BAS系统的监控范围和参数内容1、空调机组：新风空调机组、新/回风空调机组、变风量空调机2、冷/热源系统：冷冻机组、风冷机组、冷冻水泵、冷却水泵、冷却塔、热交换器、热水一次水泵、热泵机组3、电力系统：照明控制、高/低压信号测量、备用发电机组4、电梯5、给排水系统等一、BAS系统概述BAS系统所能够产生的实际效果室内恒温、恒湿、良好的空气质量、合理的灯光照度控制实现最佳的能源控制方案，节约能源消耗并实现能源管理自动化。实现设备自动化运行，提高运行效率，降低劳动强度。便于大楼内的所有设备运行于最佳工况，同时便于设备的保养和维修便于大楼管理人员对设备进行操作并监视设备运行情况，提高整体管理水平良好的管理将延长大楼设备的使用寿命，使设备更换的周期延长，节省大楼的设备开支及时发出设备故障及各类报警信号，便于将损失降到最低点，便于操作人员最短时间处理故障一、BAS系统概述暖通空调系统给排水系统变配电系统照明系统电梯系统楼控系统的管理对象二、BAS子系统BAS子系统a、暖通空调系统自动监控暖通空调系统是智能建筑创造舒适高效工作与生活环境不可缺少的重要环节，其设备耗电量占全楼总耗电量的50%-60%，其监控点数占全楼监控点数的50%以上，BAS系统为建筑物内的暖通空调设备（如：冷却塔、冷水机组、空气处理机、新风机组等）提供一个最优化的控制，实现经济运行降低能耗。b、给排水系统自动监控给排水系统是任何建筑都必不可少的重要组成部分。BAS系统主要是对给排水系统的状态、参数进行监控与控制，保证系统运行参数满足建筑供排水要求以及供排水的安全。c、变配电系统自动监控变配电系统是建筑物最主要的能源供给系统,BAS系统用于建筑物内用电设备的正常运行,保障供电可靠性.负责电力供应管理和设备节电运行。二、BAS子系统BAS子系统d、照明系统照明系统占建筑物耗电量20%-30%，BAS系统一方面为了保证建筑物各区域的照度和视觉环境对灯光进行控制，另一方面对照明设备进行节能控制。e、电梯控制系统BAS系统对于建筑物内的多台电梯实行集中的控制和管理，同时配合消防系统，执行联动程序。二、BAS子系统三、BAS系统的组成各类传感器现场设备各类执行机构直接数字控制器DDC中央监控中心三、BAS系统的组成1、中央控制室（数据中心）：主要包括中央处理系统（计算机和接口装置等）、外围设备（监控终端和打印机等）和不间断电源三部分。2、传感器及执行调节机构：传感器是指装设在各监视现场的各种敏感元件、变送器、触点和限位开关、用来检测现场设备的各种参数（如温度、湿度、压差、液位等），如铂电阻温度检测器、复合湿度检测器、风道静压变送器、差压变送器等。三、BAS系统的组成3、执行调节机构是指装设在各监控现场接受现场控制器（DDC）的输出指令信号，并调节控制现场运行设备的机构，如电动阀、电磁阀、调节阀等，包括执行机构（如电动阀上的电机）和调节机构（电动阀的阀门）。4、现场控制器：是以微处理机为基础的可编程直接数字控制器DDC，它接收传感器输出的信号，进行数字运算，逻辑分析判断处理后自动输出控制信号，动作执行调节机构。三、BAS系统的组成5、现场控制器是整个控制系统的核心，采用直接数字控制器DDC它具有AI、AO、DI、DO四种输入/输出接口。方便灵活地与现场的传感器、执行调节机构直接相连接，对各种物理量进行测量，以及实现对被控系统的调节与控制。6、AI-模拟量输入接口，可用作仪表的检测输入，如温度、压力等，一般为0-10V(0-5V)或4-20mA的直流信号。7、AO-模拟量输出接口，用于操作控制阀、执行器等，如电动阀、三通阀、风门执行器等，不需要外部电源，输出为0-10V的直流信号。三、BAS系统的组成8...
