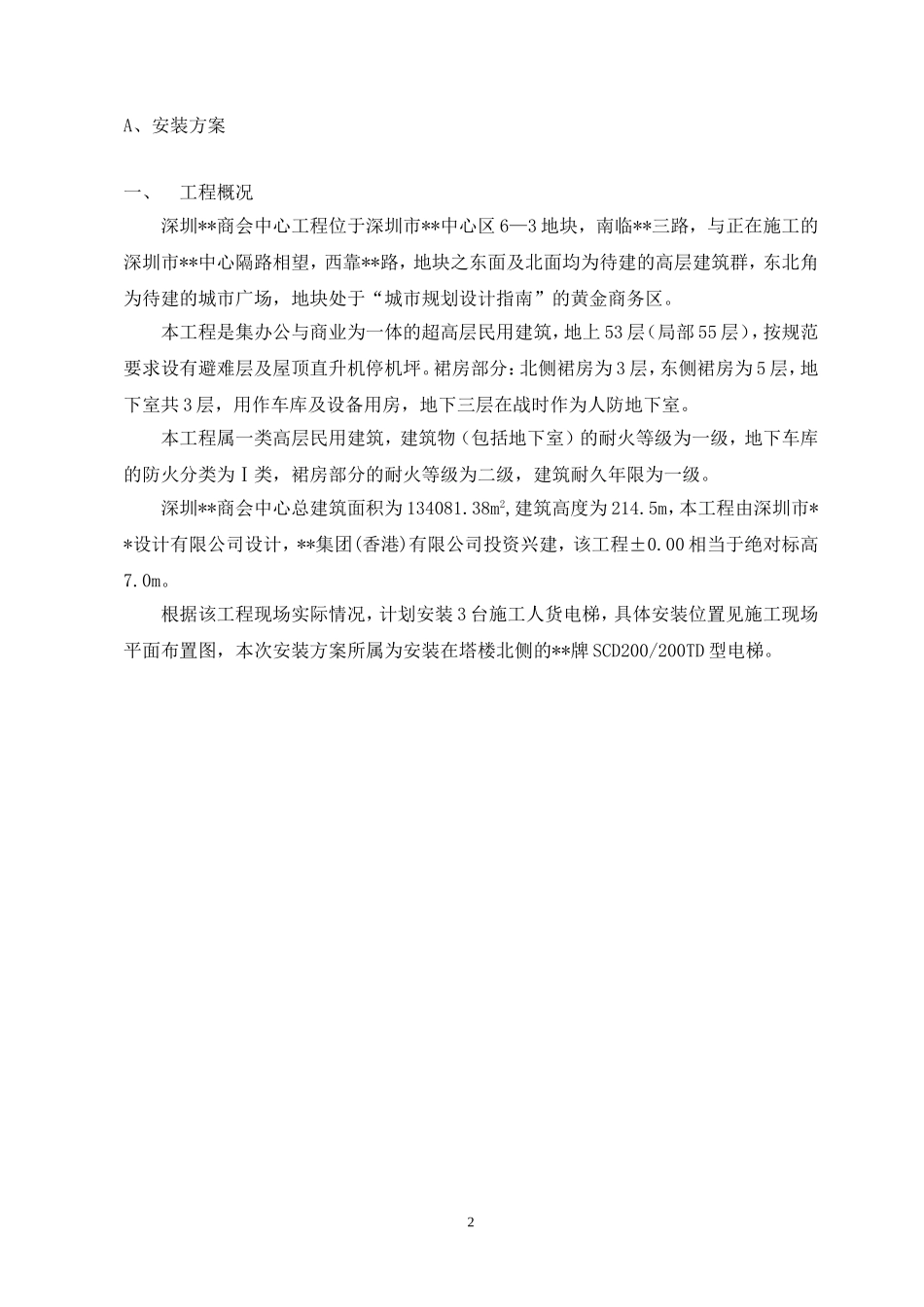

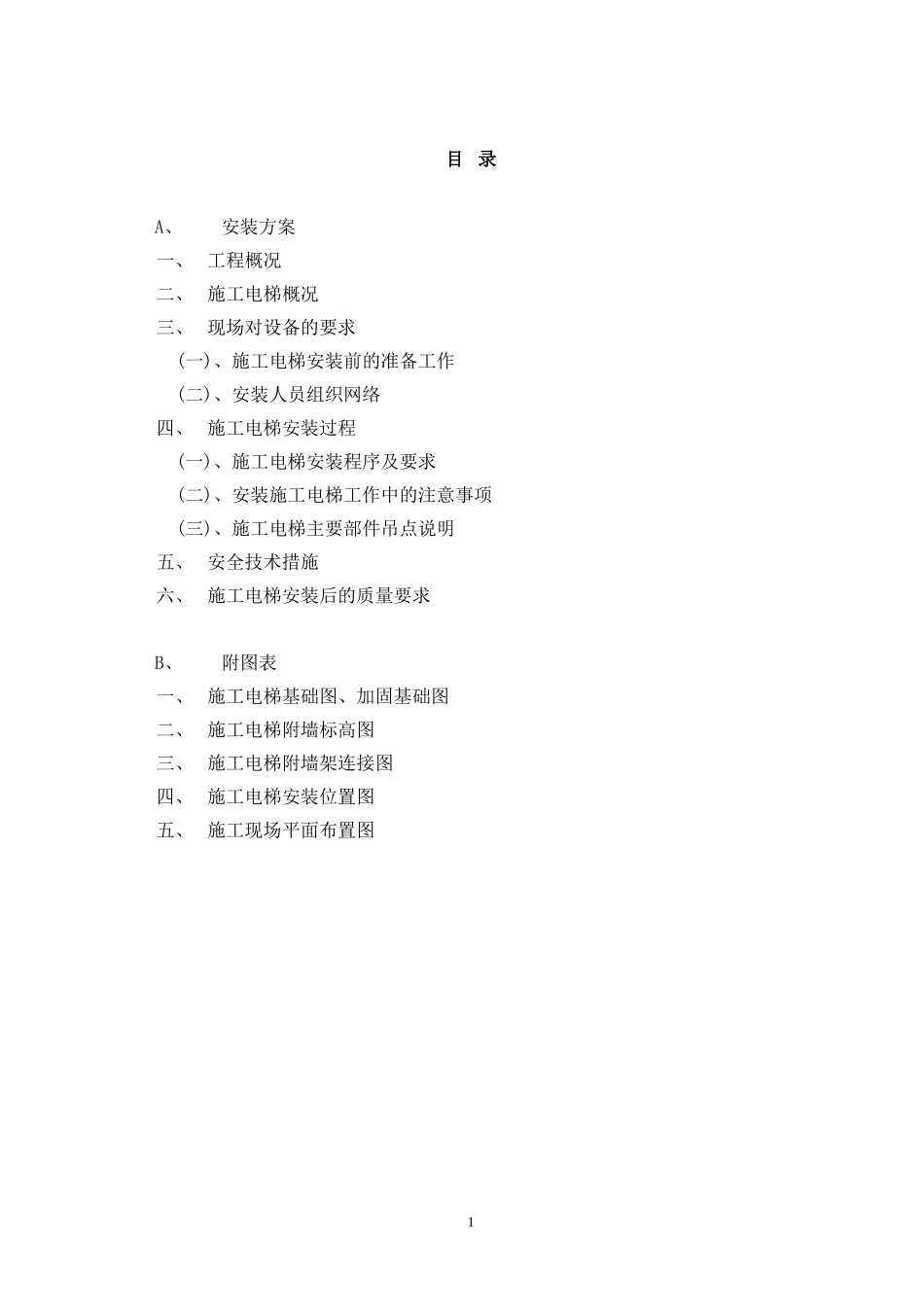

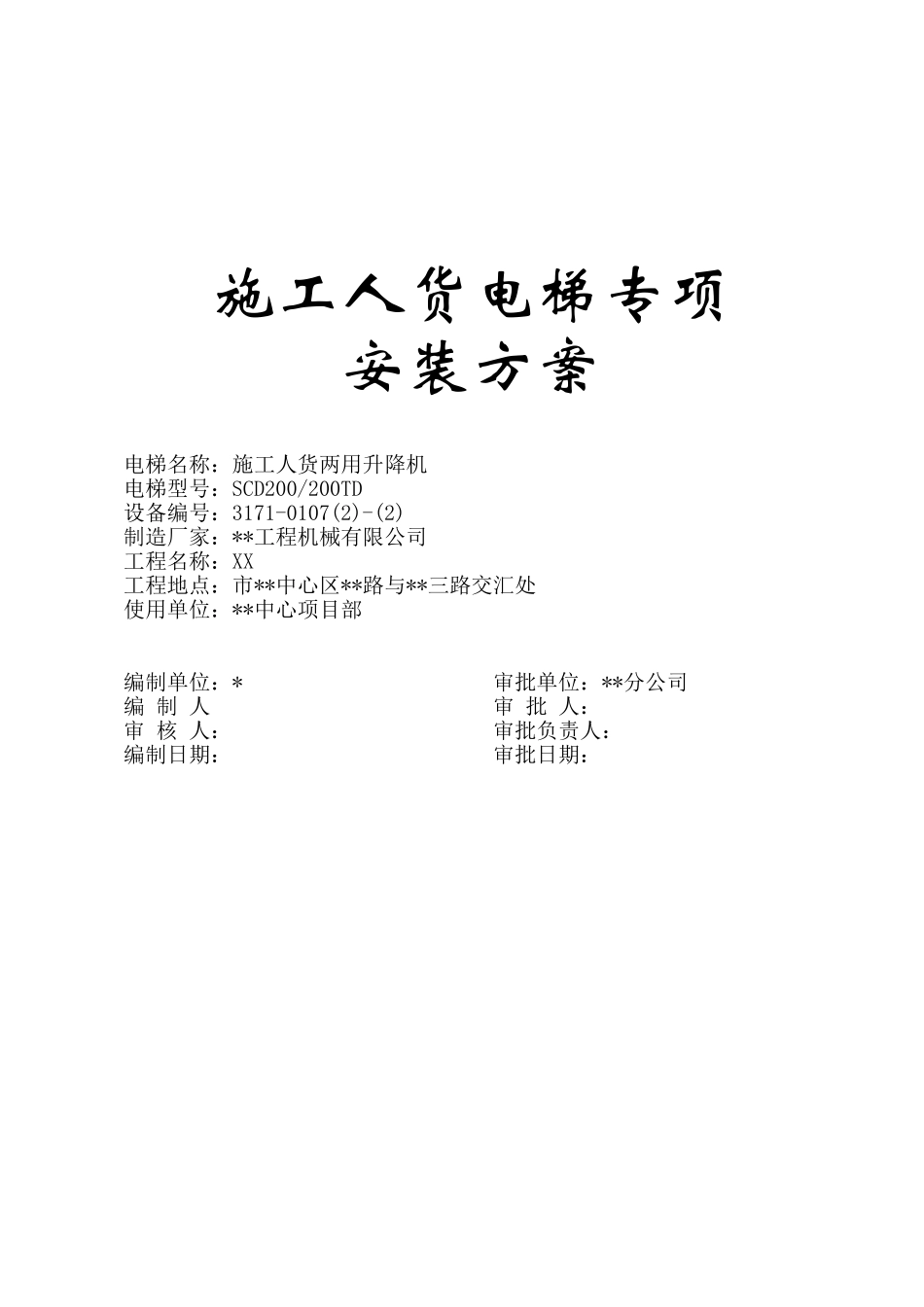

施工人货电梯专项安装方案电梯名称：施工人货两用升降机电梯型号：SCD200/200TD设备编号：3171-0107(2)-(2)制造厂家：**工程机械有限公司工程名称：XX工程地点：市**中心区**路与**三路交汇处使用单位：**中心项目部编制单位：*审批单位：**分公司编制人审批人：审核人：审批负责人：编制日期：审批日期：目录A、安装方案一、工程概况二、施工电梯概况三、现场对设备的要求(一)、施工电梯安装前的准备工作(二)、安装人员组织网络四、施工电梯安装过程(一)、施工电梯安装程序及要求(二)、安装施工电梯工作中的注意事项(三)、施工电梯主要部件吊点说明五、安全技术措施六、施工电梯安装后的质量要求B、附图表一、施工电梯基础图、加固基础图二、施工电梯附墙标高图三、施工电梯附墙架连接图四、施工电梯安装位置图五、施工现场平面布置图1A、安装方案一、工程概况深圳**商会中心工程位于深圳市**中心区6—3地块，南临**三路，与正在施工的深圳市**中心隔路相望，西靠**路，地块之东面及北面均为待建的高层建筑群，东北角为待建的城市广场，地块处于“城市规划设计指南”的黄金商务区。本工程是集办公与商业为一体的超高层民用建筑，地上53层（局部55层），按规范要求设有避难层及屋顶直升机停机坪。裙房部分：北侧裙房为3层，东侧裙房为5层，地下室共3层，用作车库及设备用房，地下三层在战时作为人防地下室。本工程属一类高层民用建筑，建筑物（包括地下室）的耐火等级为一级，地下车库的防火分类为Ⅰ类，裙房部分的耐火等级为二级，建筑耐久年限为一级。深圳**商会中心总建筑面积为134081.38m2,建筑高度为214.5m，本工程由深圳市**设计有限公司设计，**集团(香港)有限公司投资兴建，该工程±0.00相当于绝对标高7.0m。根据该工程现场实际情况，计划安装3台施工人货电梯，具体安装位置见施工现场平面布置图，本次安装方案所属为安装在塔楼北侧的**牌SCD200/200TD型电梯。2二、施工电梯概况该施工升降机系广州**工程机械有限公司生产(许可证号XK21-116-0029)，产品型号为SCD200/200TD(GJJ牌)，即双笼，传动机构在吊笼上方，每个吊笼载重量为2000Kg。升降运行速度为36m/min，标准节长1508mm，截面中心距为650×650mm，齿条模数为8mm。架设高度可达200m，本工程架设高度120m，传动机构由电动机、电磁制动器、弹性联轴结，蜗轮蜗杆减速机及传动齿轮等组成，传动机构弹性联接在吊笼上，通过齿轮与齿条啮合，使吊笼运行，总功率2×3×15KW，120m高电梯总重量约20480kg，该施工电梯首次安装独立自由高度最大10.5m，附墙以上自由高度7.5m，两附墙点的水平间距依电梯中心主附墙面距离而定，在1.2m～1.6m之间，与砼墙面夹角在450～600之间，两附墙垂直间距不大于9m。该施工电梯各主要部件尺寸、重量如下：序号名称重量(kg)尺寸(长×宽×高)mm1外笼14802附墙200kg/套3吊笼2×15003200×1500×25004标准节150kg/节650×650×15083三、现场对设备的要求(一)、施工电梯安装前的准备工作1、施工电梯基础位置见附图，电梯底架承重梁处于地下室顶板上，原电梯不再设置基础(地下室顶板厚200mm，固定时用Ф30的地脚螺栓与地下板面相互夹持固定)，电梯基础下部的承重部位则由一根Ф300，壁厚4mm钢管，从地下室底板一直支撑至地下室顶板，其具体做法见附图。2、电梯型钢在地下室板面上找平后其表面不平度不大于10mm，并设有排水措施(计划采用自然排水)。3、为保证电梯的整体稳定性，电梯导轨架的纵向中心线至建筑物外墙面的距离应优选较小的安装尺寸，电梯中心线距墙面垂直距离3300mm。4、施工现场电梯位置见电梯安装位置图及施工现场平面布置图所示。5、根据**商会中心工程现场情况，因施工电梯处于QTZ315内爬塔吊覆盖范围内(塔吊在此位置最大起重量5吨)，故计划用该塔吊配合安装，同时在以后的日常加高中亦采用此形式进行作业。6、此施工电梯在**商会中心工程使用时，预计安装高度120m，因考虑到工程施工现场情况，基础按上述做法进行。7、根据技术要求，对电梯各传动部件和制动设置进行一次检查，确保其灵敏可靠(如齿轮、齿条间隙是否达标，制动器是否工作可靠)。同时按规定架设专用配电箱，每个吊笼配...
