大屏拼接显示系统解决方案..

大屏拼接显示系统解决方案.._第1页
1/11
大屏拼接显示系统解决方案.._第2页
2/11
大屏拼接显示系统解决方案.._第3页
3/11

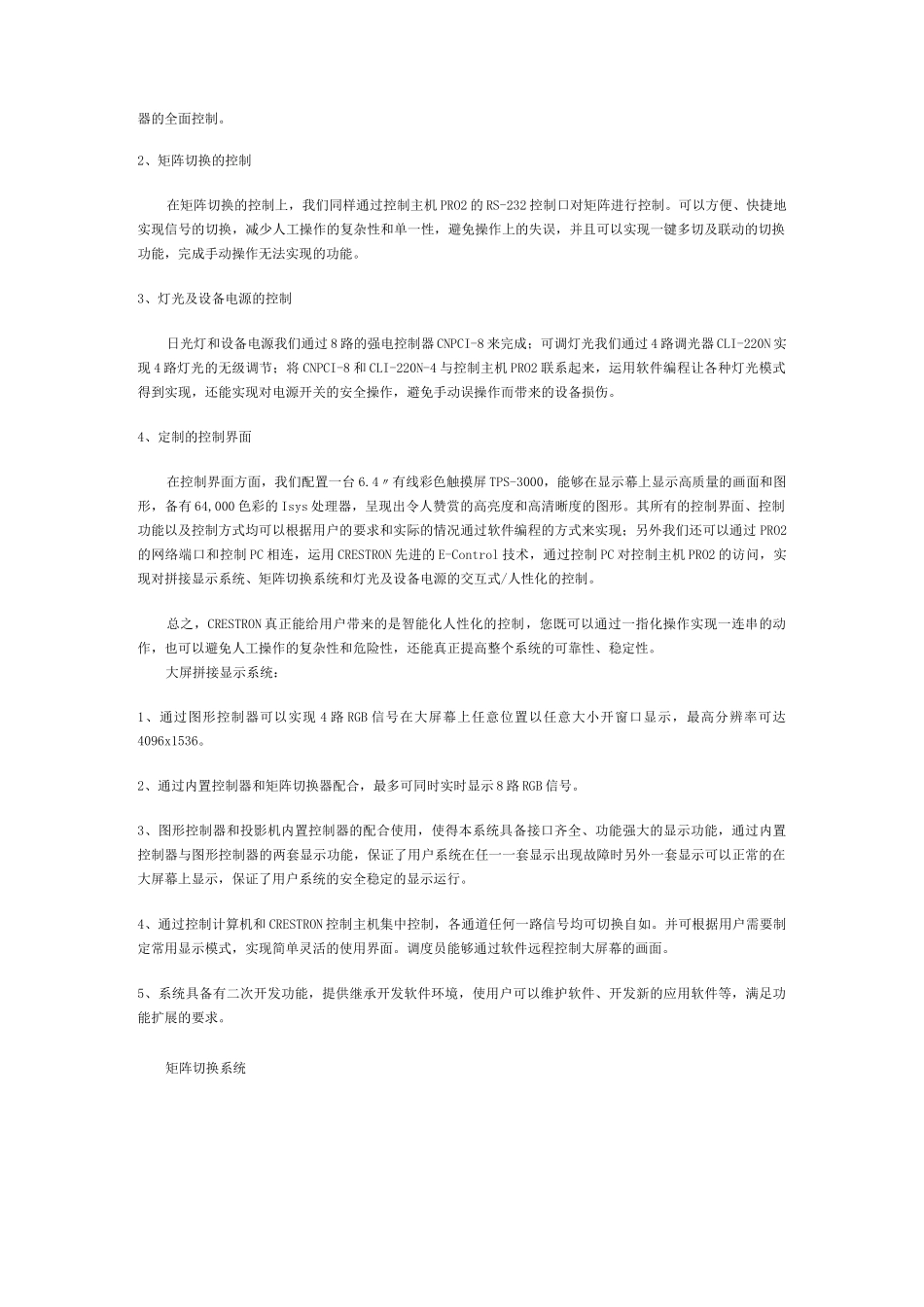

M31-大屏拼接显示系统解决方案本系统提供给用户一个大屏幕拼接显示,主要满足电脑信号和视频信号的高亮度、高清晰度的显示效果,实现多路电脑信号和视频信号的同时显示及图像叠加的效果,并通过智能中央控制系统,对整个系统环境进行集中控制,实现人性化的人机交互。系统组成根据我司以往的设计经验及用户需求,本系统主要分为以下三部分:・智能中央控制系统;・大屏拼接显示系统;・RGB 矩阵切换系统;系统结构图系统功能CRESTRON 智能中央控制系统1、拼接显示系统的控制我们采用快思聪最新二系列控制主机 PRO2,它的心脏是突破性的 2-系列引擎,基于新的 257MIPS,32 位摩托罗拉 ColdFire 处理器。通过 PR02 控制主机的 RS-232 控制口对图形拼接控制器进行控制,运用灵活可靠的软件编程,可以调用图形拼接控制器预先设置好的模式,实现 1X1、1X2、2X2 至 4X2 等图像的拼接显示以及计算机图像、视频图像的叠加等,满足用户各种形式的显示效果;同时配备一台专门的控制 PC,实现对图形控制I?Uw:視炳您号CRES14ET'控年!isru器的全面控制。2、矩阵切换的控制在矩阵切换的控制上,我们同样通过控制主机 PRO2 的 RS-232 控制口对矩阵进行控制。可以方便、快捷地实现信号的切换,减少人工操作的复杂性和单一性,避免操作上的失误,并且可以实现一键多切及联动的切换功能,完成手动操作无法实现的功能。3、灯光及设备电源的控制日光灯和设备电源我们通过 8 路的强电控制器 CNPCI-8 来完成;可调灯光我们通过 4 路调光器 CLI-220N 实现 4 路灯光的无级调节;将 CNPCI-8 和 CLI-220N-4 与控制主机 PRO2 联系起来,运用软件编程让各种灯光模式得到实现,还能实现对电源开关的安全操作,避免手动误操作而带来的设备损伤。4、定制的控制界面在控制界面方面,我们配置一台 6.4〃有线彩色触摸屏 TPS-3000,能够在显示幕上显示高质量的画面和图形,备有 64,000 色彩的 Isys 处理器,呈现出令人赞赏的高亮度和高清晰度的图形。其所有的控制界面、控制功能以及控制方式均可以根据用户的要求和实际的情况通过软件编程的方式来实现;另外我们还可以通过 PRO2的网络端口和控制 PC 相连,运用 CRESTRON 先进的 E-Control 技术,通过控制 PC 对控制主机 PRO2 的访问,实现对拼接显示系统、矩阵切换系统和灯光及设备电源的交互式/人性化的控制。总之,CRESTRON 真正能给用户带来的是智能化人性化的控制,您既可...
