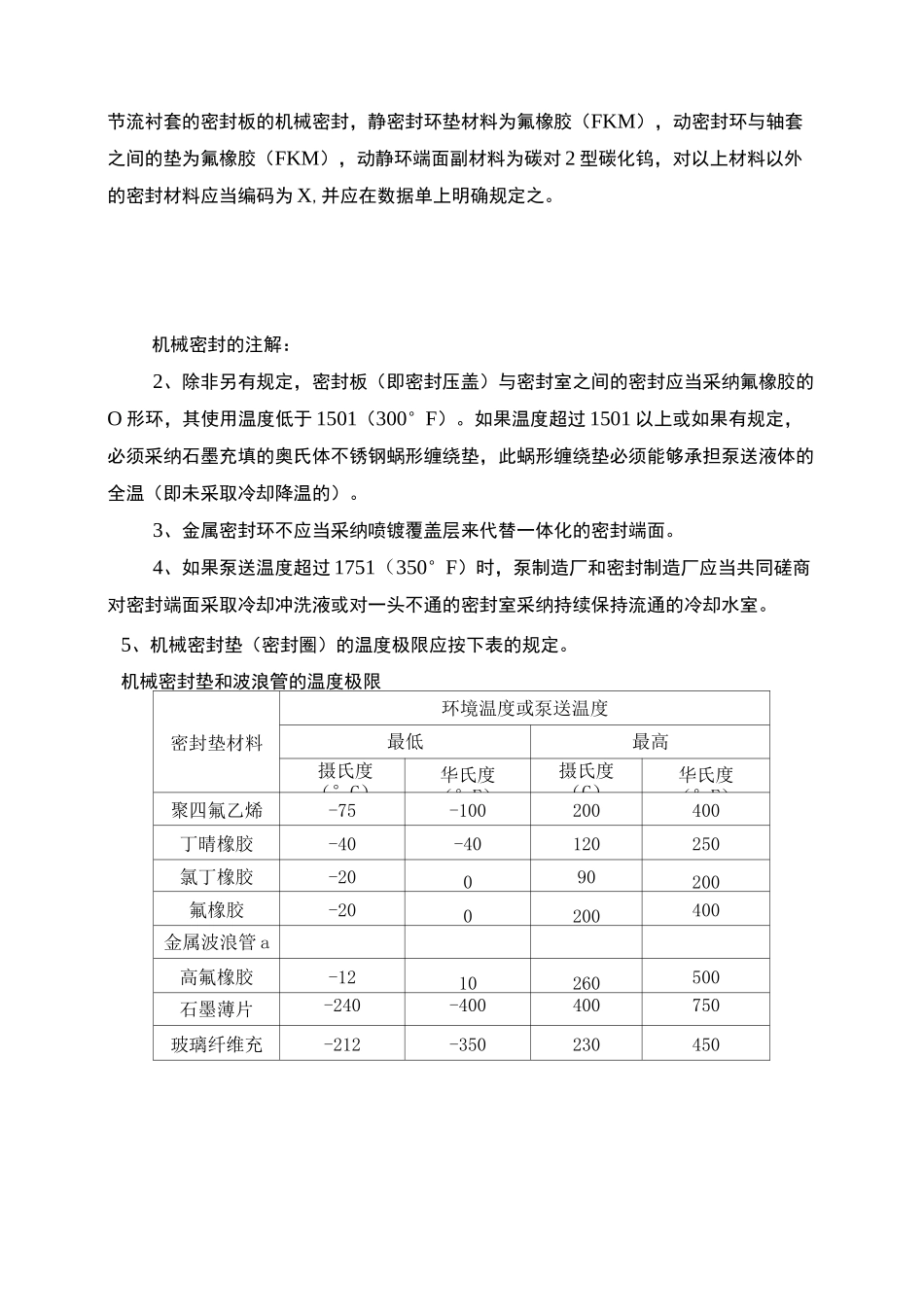

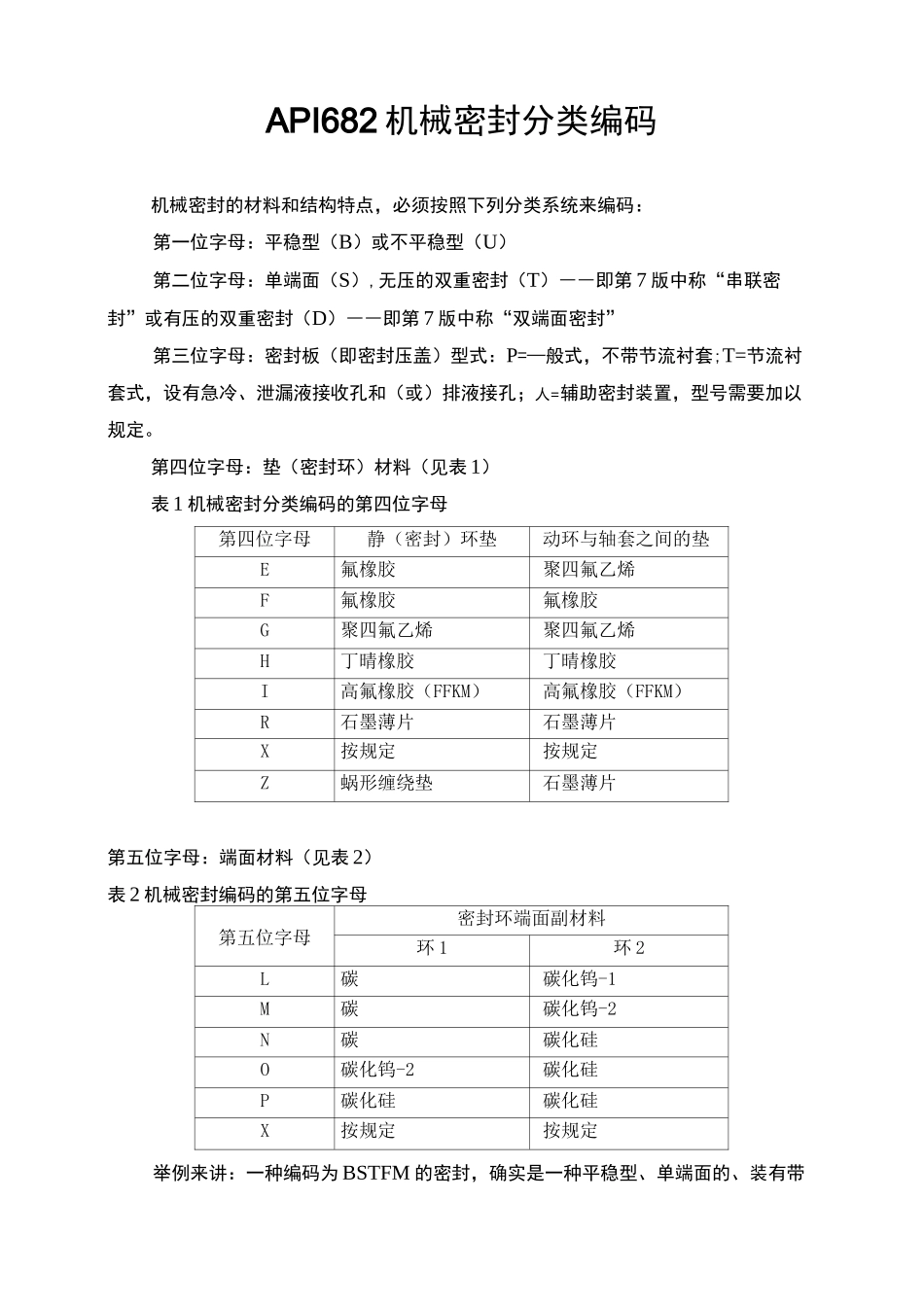

API682 机械密封分类编码机械密封的材料和结构特点，必须按照下列分类系统来编码：第一位字母：平稳型（B）或不平稳型（U）第二位字母：单端面（S）,无压的双重密封（T）――即第 7 版中称“串联密封”或有压的双重密封（D）――即第 7 版中称“双端面密封”第三位字母：密封板（即密封压盖）型式：P=—般式，不带节流衬套;T=节流衬套式，设有急冷、泄漏液接收孔和（或）排液接孔；人=辅助密封装置，型号需要加以规定。第四位字母：垫（密封环）材料（见表 1）表 1 机械密封分类编码的第四位字母第四位字母静（密封）环垫动环与轴套之间的垫E氟橡胶聚四氟乙烯F氟橡胶氟橡胶G聚四氟乙烯聚四氟乙烯H丁晴橡胶丁晴橡胶I高氟橡胶（FFKM）高氟橡胶（FFKM）R石墨薄片石墨薄片X按规定按规定Z蜗形缠绕垫石墨薄片第五位字母：端面材料（见表 2）表 2 机械密封编码的第五位字母第五位字母密封环端面副材料环 1环 2L碳碳化钨-1M碳碳化钨-2N碳碳化硅O碳化钨-2碳化硅P碳化硅碳化硅X按规定按规定举例来讲：一种编码为 BSTFM 的密封，确实是一种平稳型、单端面的、装有带节流衬套的密封板的机械密封，静密封环垫材料为氟橡胶（FKM），动密封环与轴套之间的垫为氟橡胶（FKM），动静环端面副材料为碳对 2 型碳化钨，对以上材料以外的密封材料应当编码为 X,并应在数据单上明确规定之。机械密封的注解：2、除非另有规定，密封板（即密封压盖）与密封室之间的密封应当采纳氟橡胶的O 形环，其使用温度低于 1501（300°F）。如果温度超过 1501 以上或如果有规定，必须采纳石墨充填的奥氏体不锈钢蜗形缠绕垫，此蜗形缠绕垫必须能够承担泵送液体的全温（即未采取冷却降温的）。3、金属密封环不应当采纳喷镀覆盖层来代替一体化的密封端面。4、如果泵送温度超过 1751（350°F）时，泵制造厂和密封制造厂应当共同磋商对密封端面采取冷却冲洗液或对一头不通的密封室采纳持续保持流通的冷却水室。5、机械密封垫（密封圈）的温度极限应按下表的规定。机械密封垫和波浪管的温度极限密封垫材料环境温度或泵送温度最低最高摄氏度（°C）华氏度（°F）摄氏度（C）华氏度（°F）聚四氟乙烯-75-100200400丁晴橡胶-40-40120250氯丁橡胶-20090200氟橡胶-200200400金属波浪管 a高氟橡胶-1210260500石墨薄片-240-400400750玻璃纤维充-212-350230450填的聚四氟乙烯云母/石墨-240-4007001300乙烯丙烯-57-70180350注 a：其最低和最髙的环境温度或泵送温度请询咨询制造...
