实验九-描绘小电珠的伏安特性曲线

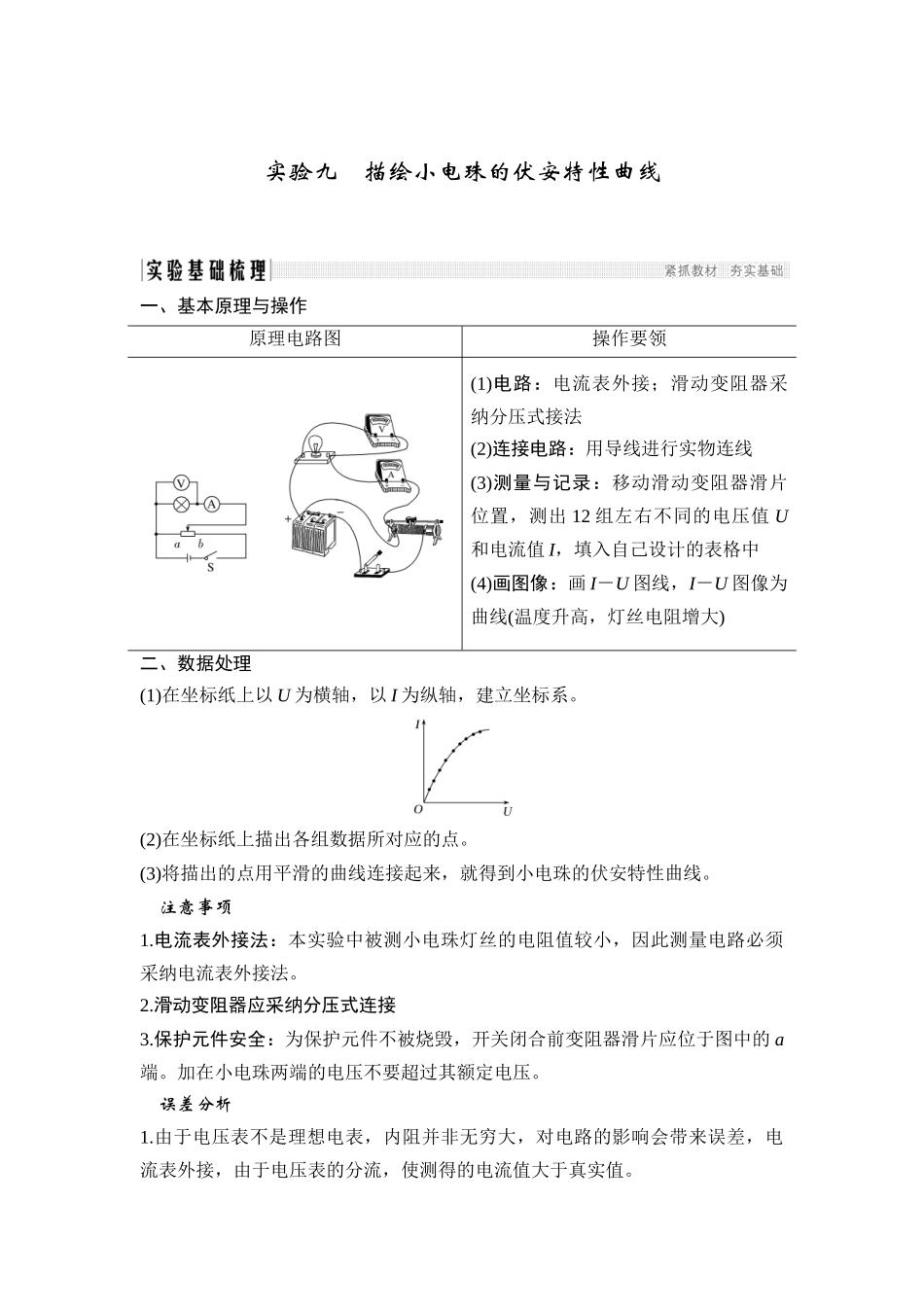

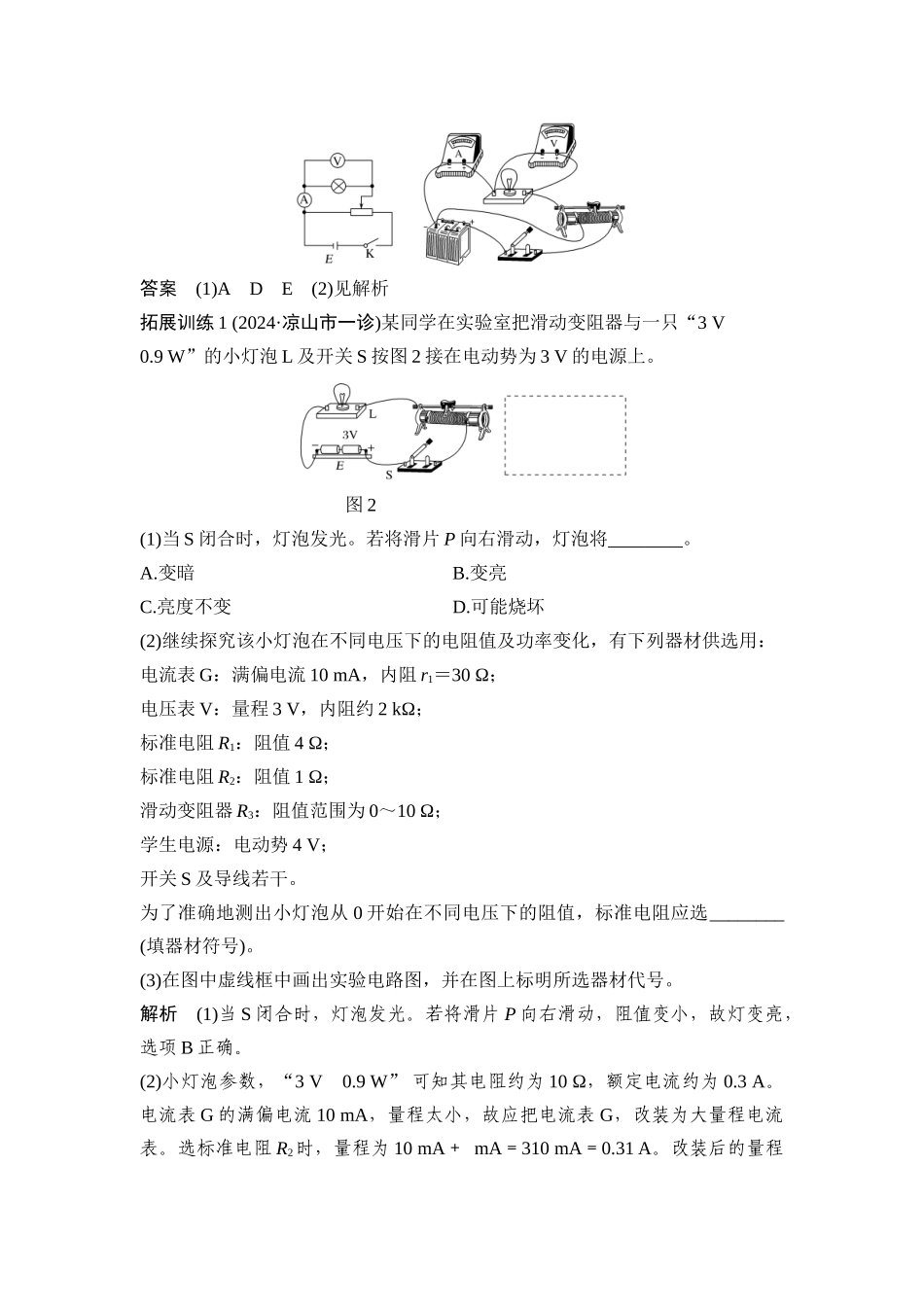

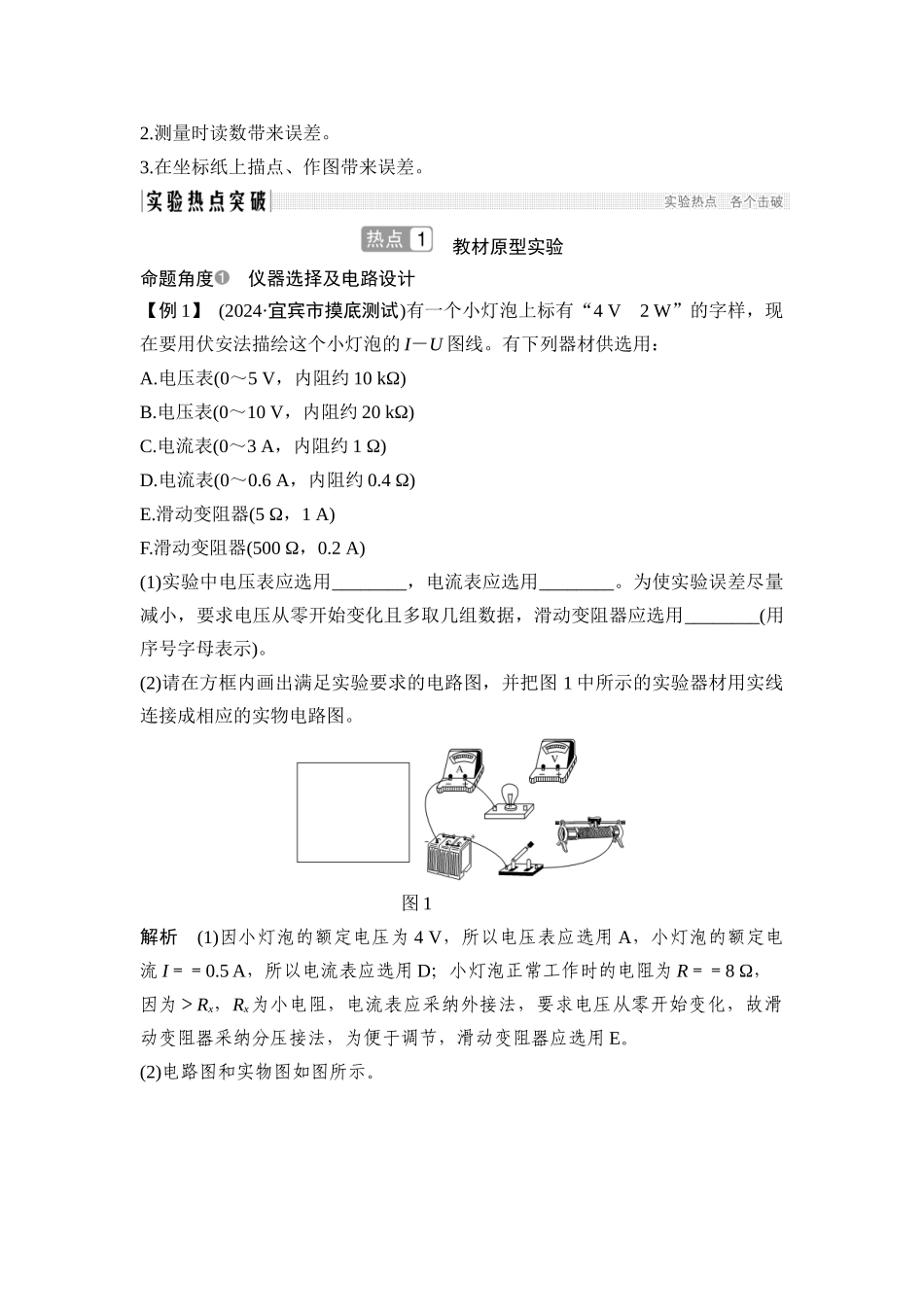

实验九 描绘小电珠的伏安特性曲线一、基本原理与操作原理电路图操作要领(1)电路：电流表外接；滑动变阻器采纳分压式接法(2)连接电路：用导线进行实物连线(3)测量与记录：移动滑动变阻器滑片位置，测出 12 组左右不同的电压值 U和电流值 I，填入自己设计的表格中(4)画图像：画 I－U 图线，I－U 图像为曲线(温度升高，灯丝电阻增大)二、数据处理(1)在坐标纸上以 U 为横轴，以 I 为纵轴，建立坐标系。(2)在坐标纸上描出各组数据所对应的点。(3)将描出的点用平滑的曲线连接起来，就得到小电珠的伏安特性曲线。注意事项1.电流表外接法：本实验中被测小电珠灯丝的电阻值较小，因此测量电路必须采纳电流表外接法。2.滑动变阻器应采纳分压式连接3.保护元件安全：为保护元件不被烧毁，开关闭合前变阻器滑片应位于图中的 a端。加在小电珠两端的电压不要超过其额定电压。误差分析1.由于电压表不是理想电表，内阻并非无穷大，对电路的影响会带来误差，电流表外接，由于电压表的分流，使测得的电流值大于真实值。2.测量时读数带来误差。3.在坐标纸上描点、作图带来误差。 教材原型实验命题角度 仪器选择及电路设计【例 1】 (2024·宜宾市摸底测试)有一个小灯泡上标有“4 V 2 W”的字样，现在要用伏安法描绘这个小灯泡的 I－U 图线。有下列器材供选用：A.电压表(0～5 V，内阻约 10 kΩ)B.电压表(0～10 V，内阻约 20 kΩ)C.电流表(0～3 A，内阻约 1 Ω)D.电流表(0～0.6 A，内阻约 0.4 Ω)E.滑动变阻器(5 Ω，1 A)F.滑动变阻器(500 Ω，0.2 A)(1)实验中电压表应选用________，电流表应选用________。为使实验误差尽量减小，要求电压从零开始变化且多取几组数据，滑动变阻器应选用________(用序号字母表示)。(2)请在方框内画出满足实验要求的电路图，并把图 1 中所示的实验器材用实线连接成相应的实物电路图。 图 1解析 (1)因小灯泡的额定电压为 4 V，所以电压表应选用 A，小灯泡的额定电流 I＝＝0.5 A，所以电流表应选用 D；小灯泡正常工作时的电阻为 R＝＝8 Ω，因为＞Rx，Rx为小电阻，电流表应采纳外接法，要求电压从零开始变化，故滑动变阻器采纳分压接法，为便于调节，滑动变阻器应选用 E。(2)电路图和实物图如图所示。答案 (1)A D E (2)见解析拓展训练 1 (2024·凉山市一诊)某同学在实验室把滑动变阻器与一只“3 V 0.9 W”的小灯泡 L 及开关 S 按图 2 接在电动势为 3 V 的电源上。...
