IBM Blade Center H 操作笔记

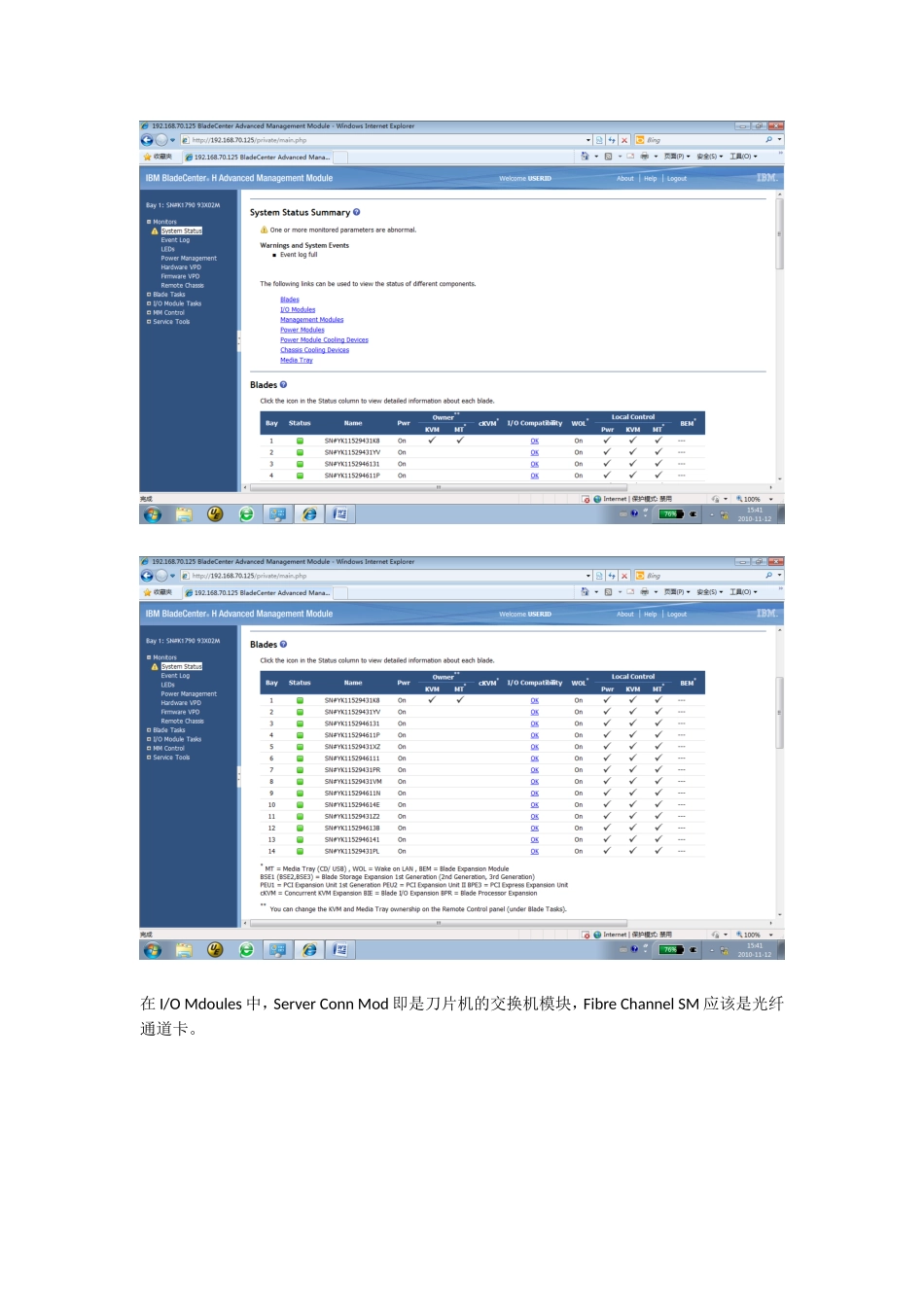

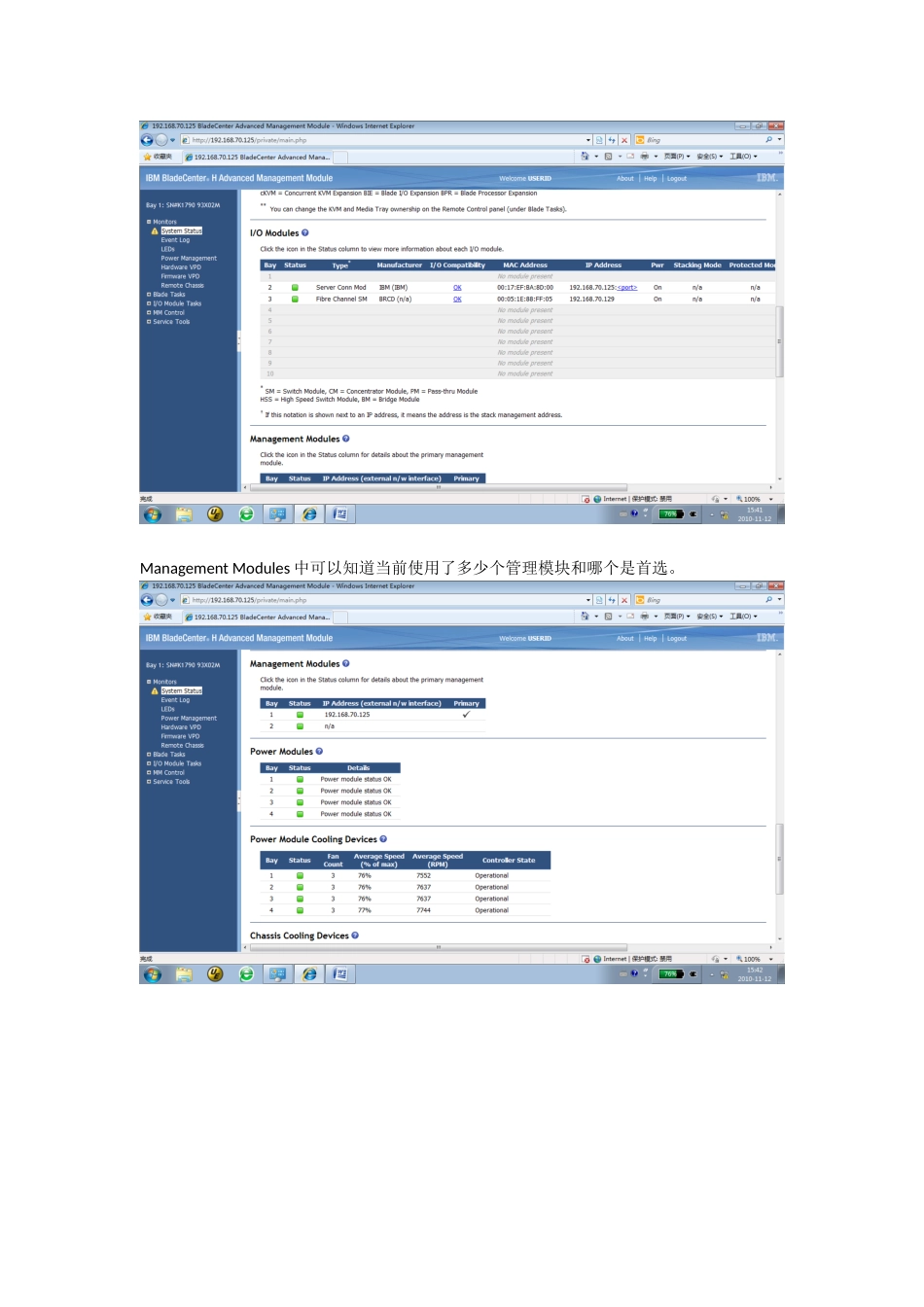

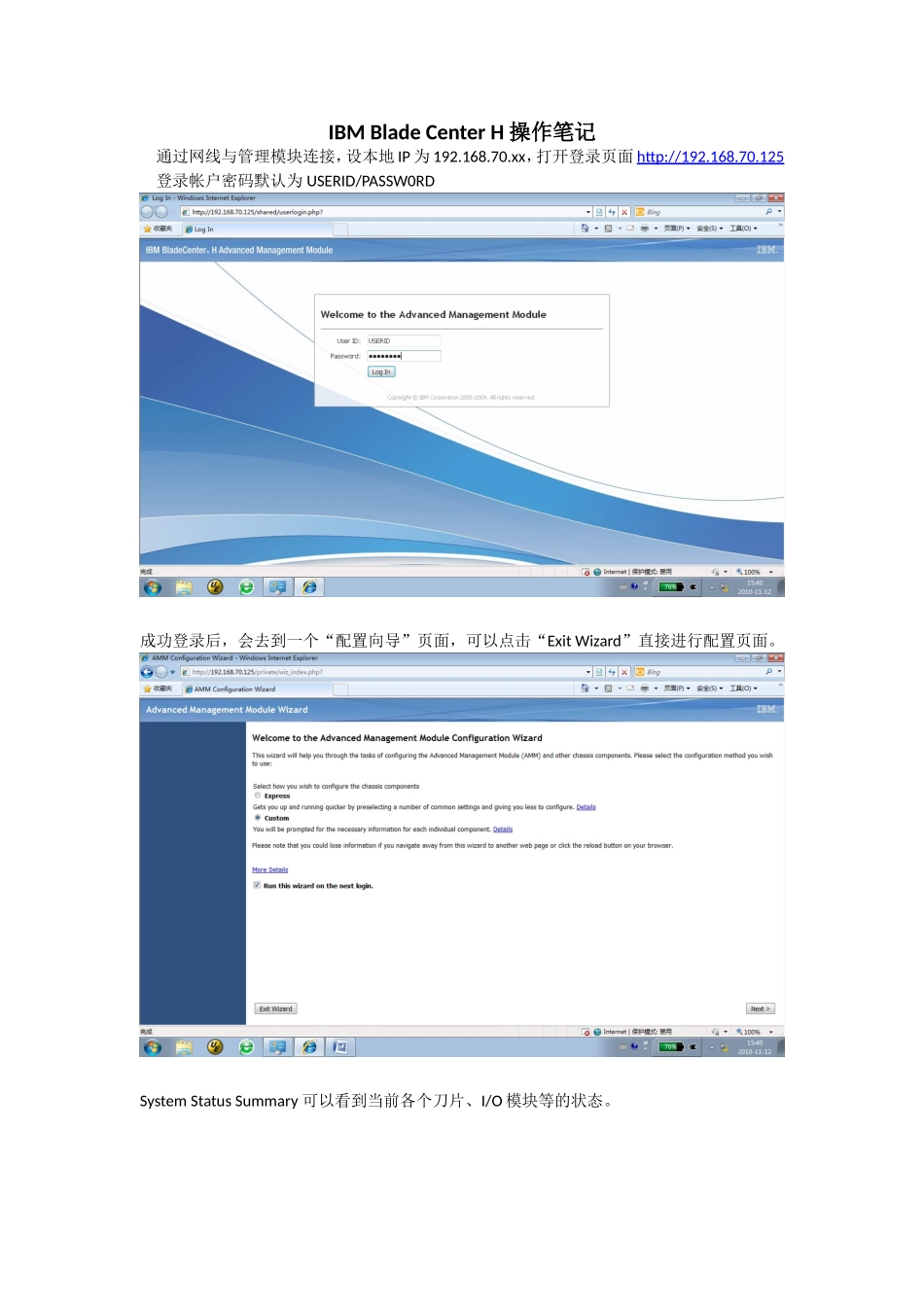

IBM Blade Center H 操作笔记通过网线与管理模块连接，设本地 IP 为 192.168.70.xx，打开登录页面 http://192.168.70.125登录帐户密码默认为 USERID/PASSW0RD成功登录后，会去到一个“配置向导”页面，可以点击“Exit Wizard”直接进行配置页面。System Status Summary 可以看到当前各个刀片、I/O 模块等的状态。在 I/O Mdoules 中，Server Conn Mod 即是刀片机的交换机模块，Fibre Channel SM 应该是光纤通道卡。Management Modules 中可以知道当前使用了多少个管理模块和哪个是首选。通过 I/O Module Tasks 对 I/O 模块进行管理、停上电、重启、配置、固件升级上图中，点击 Advanced Configuration 进行以下页面。通过 Start Telnet/Web Session，对刀片交换机进行管理、配置。可以 Start Telnet Session 进入字符界面，或 Start Web Session 进入 web 界面（常规都是去 web 界面比较容易进行配置）点击 start Telnet Session，进入字符界面：点解 Start Web Session 后会弹出一个页面 http://192.168.70.125:2080/，并要求输入帐户密码，默认为 USERID/PASSWORD。注意，这里 192.168.70.125:2080 是可以改的，具体位置就在上述Advanced Configuration 旁边的 Network Protocol Configuration。（再具体些就是 I/O Module Tasks->Configuration->Bay 2(Server Conn Mod->Network Protocol Configuration）Network Protocol settings 页面：登录后进入以下界面（默认进入到 Port Group Mapping 页面）。External Ports 对应刀片交换机的 6 个对外口，连接到外部交换机上。6 个口最多可以分配到 6 个不同的 group，而每个group“应该”可以接多于 1 个 vlan（之所以是“应该”因为还没有机会尝试多于 1 个 vlan分配到同一个 group 上是否可用，具体如何分配可以参见下面）。每一台 Blade 都可以分配到一个 group 上，相当于将 Blade 接到某一个 vlan 上。在 Internal Port Settings 页面，可以设置每一台刀片网卡是否接入到刀片交换机。External Port Settings 页面，用于设置刀片交换机外部网口的属性，如自动检测速度、双工模式等（具体的设置我都没有试过，大家点击一下试试就好了）。Non-Default Virtual LANs 页面，在这里可以将不同的 VLAN 分配给不同的 group。可以一个group 有多个 vlansMiscellaneous Setting...
