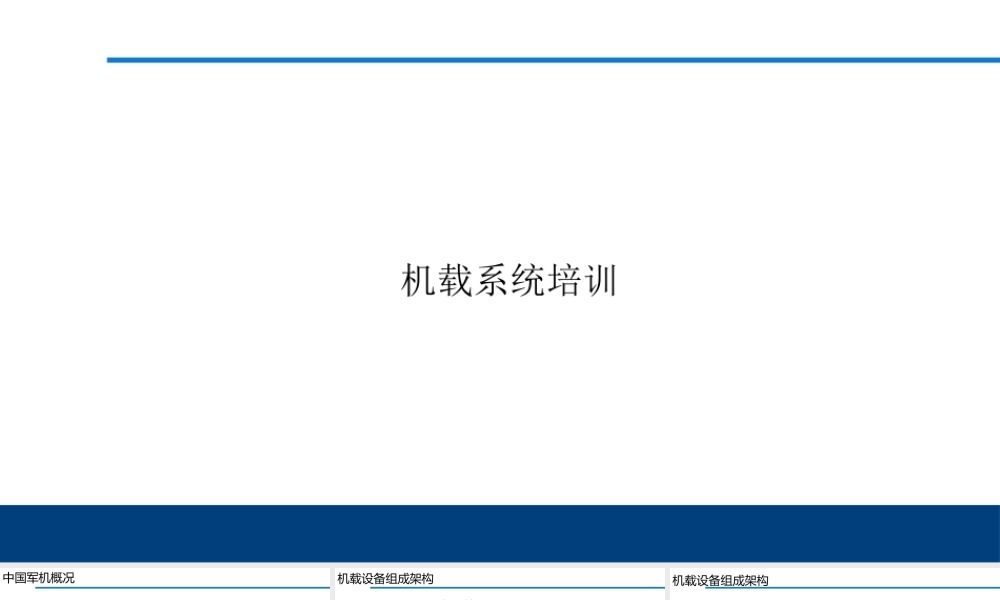

机载系统培训

机载系统培训机载系统培训机载系统培训

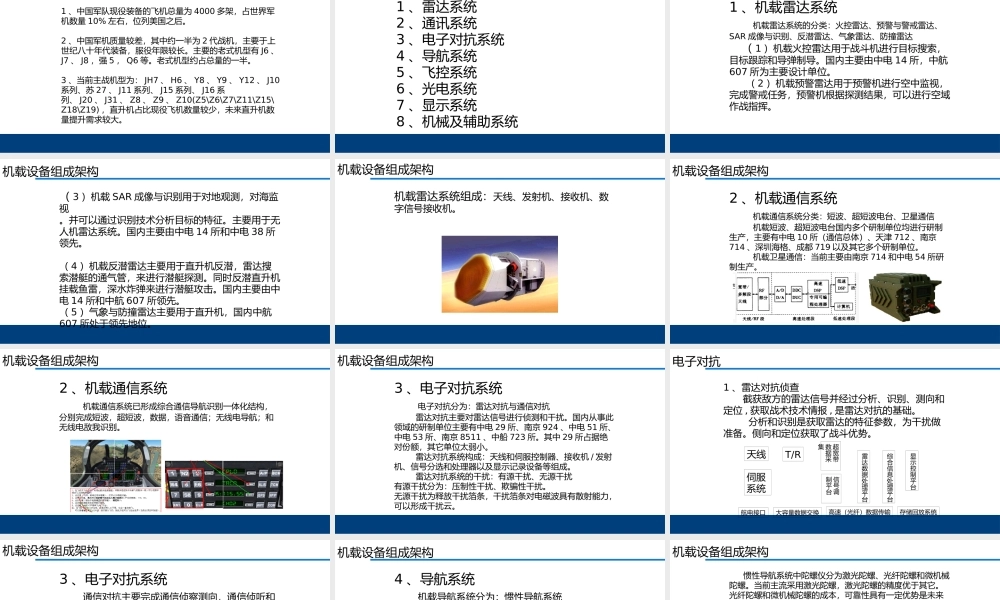

机载系统培训中国军机概况1 、中国军队现役装备的飞机总量为 4000 多架,占世界军机数量 10% 左右,位列美国之后。2 、中国军机质量较差,其中约一半为 2 代战机,主要于上世纪八十年代装备,服役年限较长。主要的老式机型有 J6 、J7 、 J8 ,强 5 , Q6 等。老式机型约占总量的一半。3 、当前主战机型为: JH7 、 H6 、 Y8 、 Y9 、 Y12 、 J10系列、苏 27 、 J11 系列、 J15 系列、 J16 系列、 J20 、 J31 、 Z8 、 Z9 、 Z10(Z5\Z6\Z7\Z11\Z15\Z18\Z19) ,直升机占比现役飞机数量较少,未来直升机数量提升需求较大。机载设备组成架构1 、雷达系统2 、通讯系统3 、电子对抗系统4 、导航系统5 、飞控系统6 、光电系统7 、显示系统8 、机械及辅助系统机载设备组成架构1 、机载雷达系统 机载雷达系统的分类:火控雷达、预警与警戒雷达、 SAR 成像与识别、反潜雷达、气象雷达、防撞雷达 ( 1 )机载火控雷达用于战斗机进行目标搜索,目标跟踪和导弹制导。国内主要由中电 14 所,中航607 所为主要设计单位。 ( 2 )机载预警雷达用于预警机进行空中监视,完成警戒任务,预警机根据探测结果,可以进行空域作战指挥。 机载设备组成架构( 3 )机载 SAR 成像与识别用于对地观测,对海监视。并可以通过识别技术分析目标的特征。主要用于无人机雷达系统。国内主要由中电 14 所和中电 38 所领先。( 4 )机载反潜雷达主要用于直升机反潜,雷达搜索潜艇的通气管,来进行潜艇探测。同时反潜直升机挂载鱼雷,深水炸弹来进行潜艇攻击。国内主要由中电 14 所和中航 607 所领先。( 5 )气象与防撞雷达主要用于直升机,国内中航607 所处于领先地位。机载设备组成架构机载雷达系统组成:天线、发射机、接收机、数字信号接收机。 机载设备组成架构2 、机载通信系统 机载通信系统分类:短波、超短波电台、卫星通信 机载短波、超短波电台国内多个研制单位均进行研制生产,主要有中电 10 所(通信总体)、天津 712 、南京714 、深圳海格、成都 719 以及其它多个研制单位。 机载卫星通信:当前主要由南京 714 和中电 54 所研制生产。 机载设备组成架构2 、机载通信系统 机载通信系统已形成综合通信导航识别一体化结构,分别完成短波,超短波,数据,语音通信;无线电导航;和无线电敌我识别。 机载设备组成架构3 、电子对抗系统 电子对抗分为:雷达对抗与...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

机载系统培训
