《建筑力学》李前程第二章物体受力分析

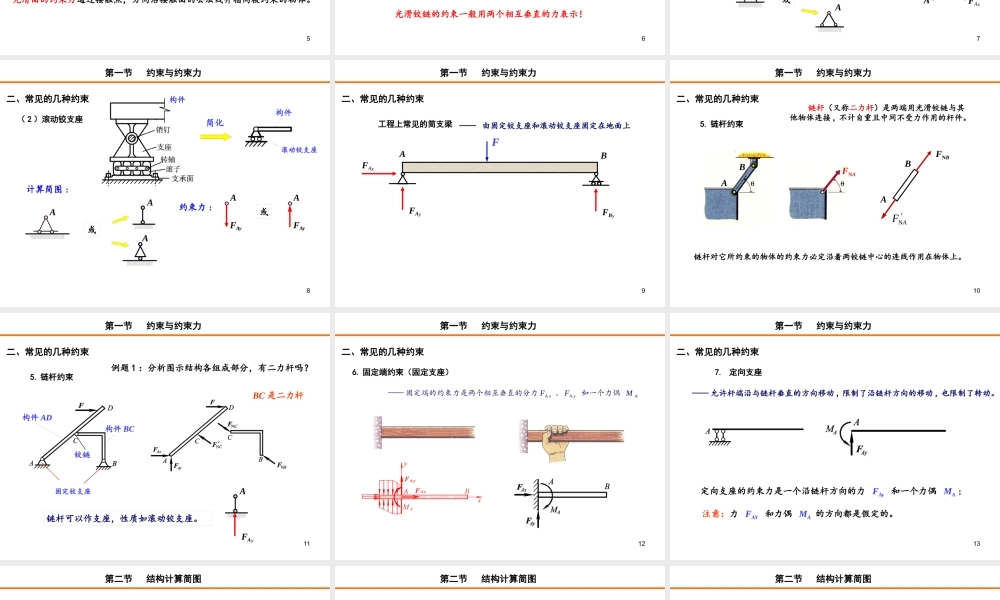

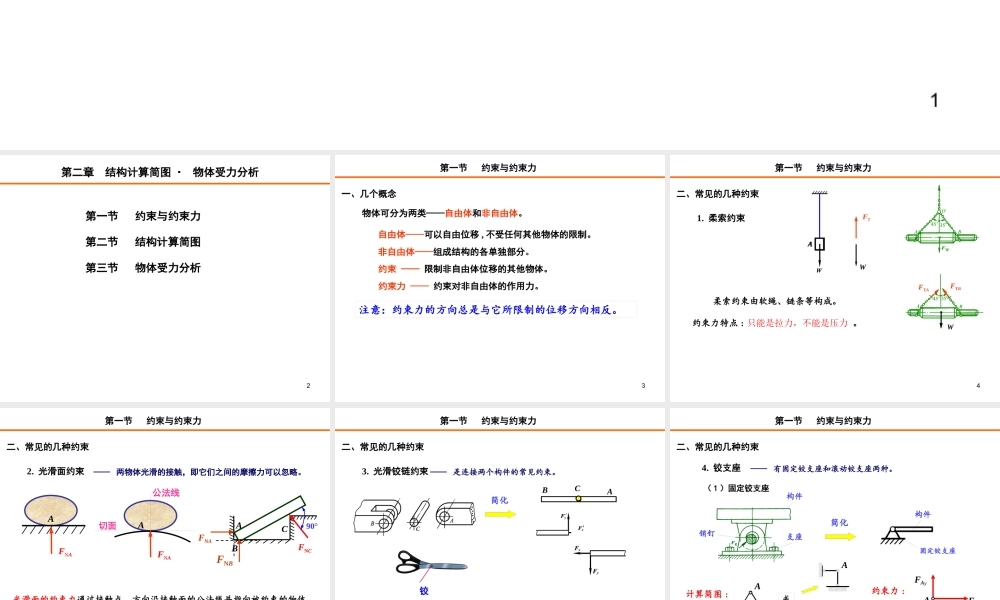

建筑力学主讲单位： 力学教研室 （ 2 ）1第二章 结构计算简图 · 物体受力分析第一节 约束与约束力第二节 结构计算简图第三节 物体受力分析2一、几个概念非自由体——组成结构的各单独部分。第一节 约束与约束力物体可分为两类——自由体和非自由体。自由体——可以自由位移 , 不受任何其他物体的限制。约束 —— 限制非自由体位移的其他物体。约束力 —— 约束对非自由体的作用力。注意：约束力的方向总是与它所限制的位移方向相反。3二、常见的几种约束第一节 约束与约束力1. 柔索约束 柔索约束由软绳、链条等构成。约束力特点 : 只能是拉力，不能是压力 。AWFTWFTAFTB4二、常见的几种约束第一节 约束与约束力2. 光滑面约束—— 两物体光滑的接触，即它们之间的摩擦力可以忽略。A光滑面的约束力通过接触点，方向沿接触面的公法线并指向被约束的物体。FNAA切面公法线CABFNAFNBFNAFNC90°5BAC二、常见的几种约束第一节 约束与约束力3. 光滑铰链约束 —— 是连接两个构件的常见约束。光滑铰链的约束一般用两个相互垂直的力表示！简化铰6二、常见的几种约束第一节 约束与约束力4. 铰支座—— 有固定铰支座和滚动铰支座两种。简化（ 1 ）固定铰支座构件销钉支座构件固定铰支座约束力 :AFAxFAy计算简图 :AA或A7二、常见的几种约束第一节 约束与约束力（ 2 ）滚动铰支座构件简化构件滚动铰支座约束力 :AFAy计算简图 :A或AAAFAy或8二、常见的几种约束第一节 约束与约束力工程上常见的简支梁—— 由固定铰支座和滚动铰支座固定在地面上FAxFAyABFByF9二、常见的几种约束第一节 约束与约束力5. 链杆约束 链杆（又称二力杆）是两端用光滑铰链与其他物体连接 , 不计自重且中间不受力作用的杆件。FNAABABFNBAFN链杆对它所约束的物体的约束力必定沿着两铰链中心的连线作用在物体上。10二、常见的几种约束第一节 约束与约束力5. 链杆约束 例题 1 ：分析图示结构各组成部分，有二力杆吗？ 构件 BC固定铰支座构件 AD铰链BC 是二力杆 A链杆可以作支座，性质如滚动铰支座。 FAy11二、常见的几种约束第一节 约束与约束力6. 固定端约束（固定支座）—— 固定端的约束力是两个相互垂直的分力 FA x 、 FA y 和一个力偶 M A 。12二、常见的几种约束第一节 约束与约束力7. 定向支座—— 允许杆端沿与链杆垂直的方向移动 , 限制了沿链杆方向的移动 , 也限制了转动。定向支座的约束力是一...
