《逆向工程及快速成型原理》讲义__RT篇

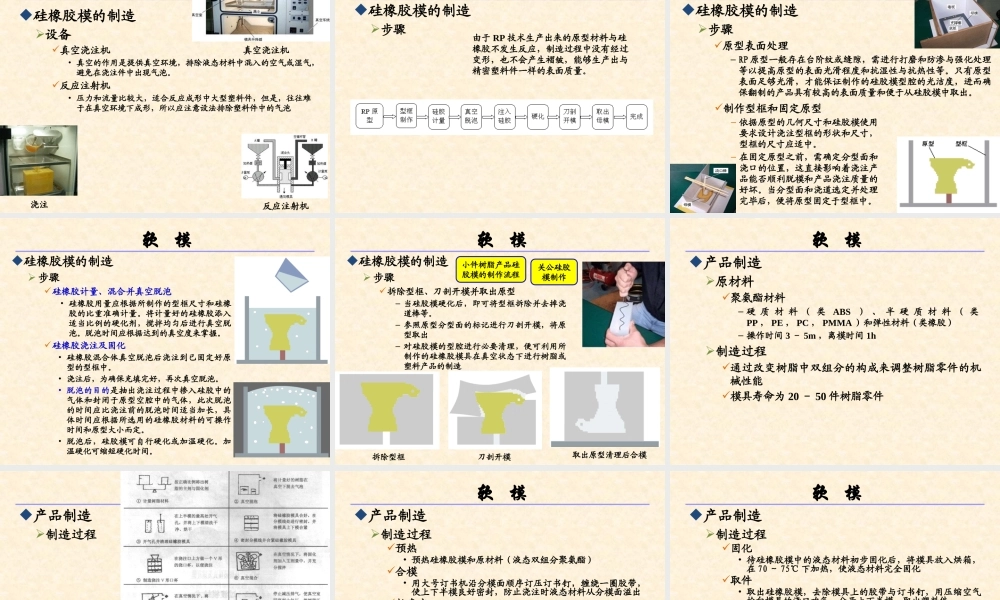

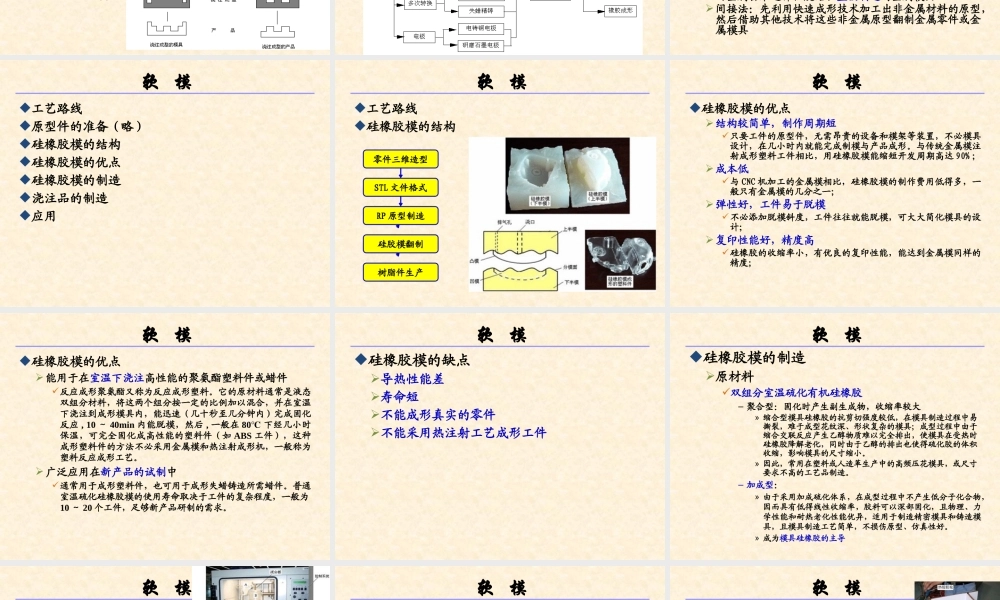

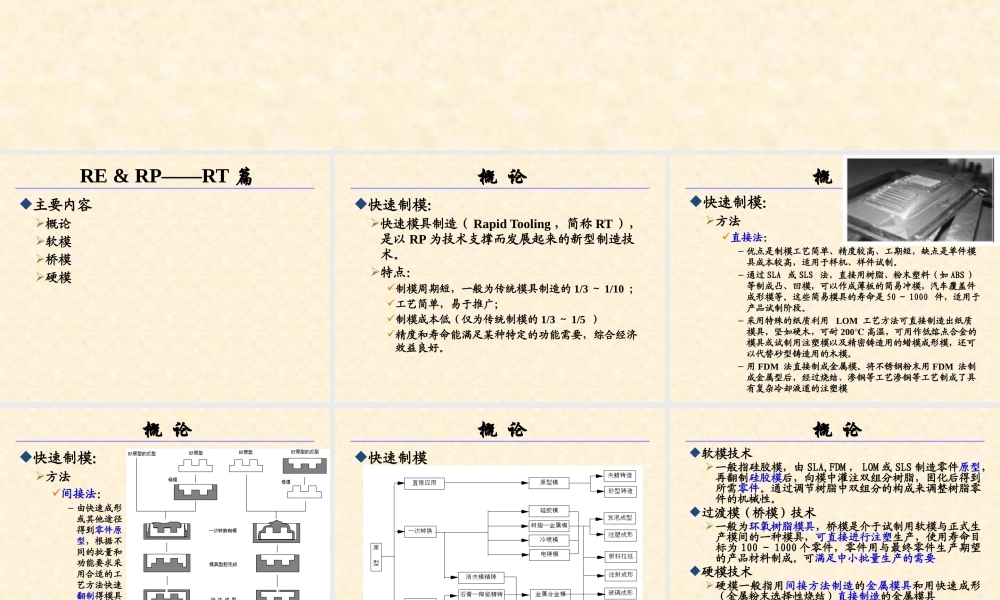

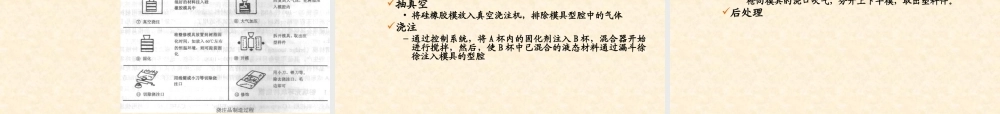

逆向工程及快速成型 Reverse Engineering & Rapid Prototyping主讲：匡唐清华东交大材料工程系主要内容概论软模桥模硬模RE & RP——RT 篇快速制模：快速模具制造（ Rapid Tooling ，简称 RT ），是以 RP 为技术支撑而发展起来的新型制造技术。特点：制模周期短，一般为传统模具制造的 1/3 ～ 1/10 ；工艺简单，易于推广；制模成本低（仅为传统制模的 1/3 ～ 1/5 ）精度和寿命能满足某种特定的功能需要，综合经济效益良好。概 论快速制模：方法直接法：– 优点是制模工艺简单、精度较高、工期短，缺点是单件模具成本较高，适用于样机、样件试制。– 通过 SLA 或 SLS 法，直接用树脂、粉末塑料（如 ABS ）等制成凸、凹模，可以作成薄板的简易冲模，汽车覆盖件成形模等。这些简易模具的寿命是 50 ～ 1000 件，适用于产品试制阶段。– 采用特殊的纸质利用 LOM 工艺方法可直接制造出纸质模具，坚如硬木，可耐 200℃ 高温，可用作低熔点合金的模具或试制用注塑模以及精密铸造用的蜡模成形模，还可以代替砂型铸造用的木模。– 用 FDM 法直接制成金属模。将不锈钢粉末用 FDM 法制成金属型后，经过烧结、渗铜等工艺渗铜等工艺制成了具有复杂冷却液道的注塑模概 论快速制模：方法间接法：– 由快速成形或其他途径得到零件原型，根据不同的批量和功能要求采用合适的工艺方法快速翻制得模具概 论快速制模概 论软模技术一般指硅胶模，由 SLA,FDM ， LOM 或 SLS 制造零件原型，再翻制硅胶模后，向模中灌注双组分树脂，固化后得到所需零件。通过调节树脂中双组分的构成来调整树脂零件的机械性。过渡模 ( 桥模 ) 技术一般为环氧树脂模具，桥模是介于试制用软模与正式生产模间的一种模具，可直接进行注塑生产，使用寿命目标为 100 － 1000 个零件，零件用与最终零件生产期望的产品材料制成。可满足中小批量生产的需要硬模技术硬模一般指用间接方法制造的金属模具和用快速成形（金属粉末选择性烧结）直接制造的金属模具间接法：先利用快速成形技术加工出非金属材料的原型，然后借助其他技术将这些非金属原型翻制金属零件或金属模具概 论工艺路线原型件的准备（略）硅橡胶模的结构硅橡胶模的优点硅橡胶模的制造浇注品的制造应用软 模工艺路线硅橡胶模的结构软 模零件三维造型STL 文件格式RP 原型制造硅胶模翻制树脂件生...
