《汽车配件经营与管理》情景1：任务三法定计量单位及其量器具的使用

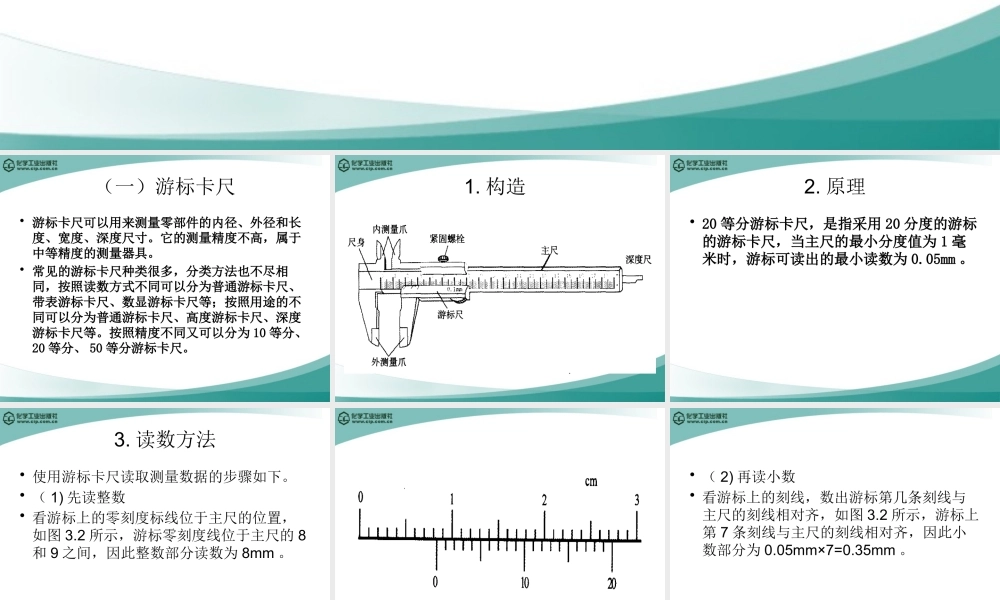

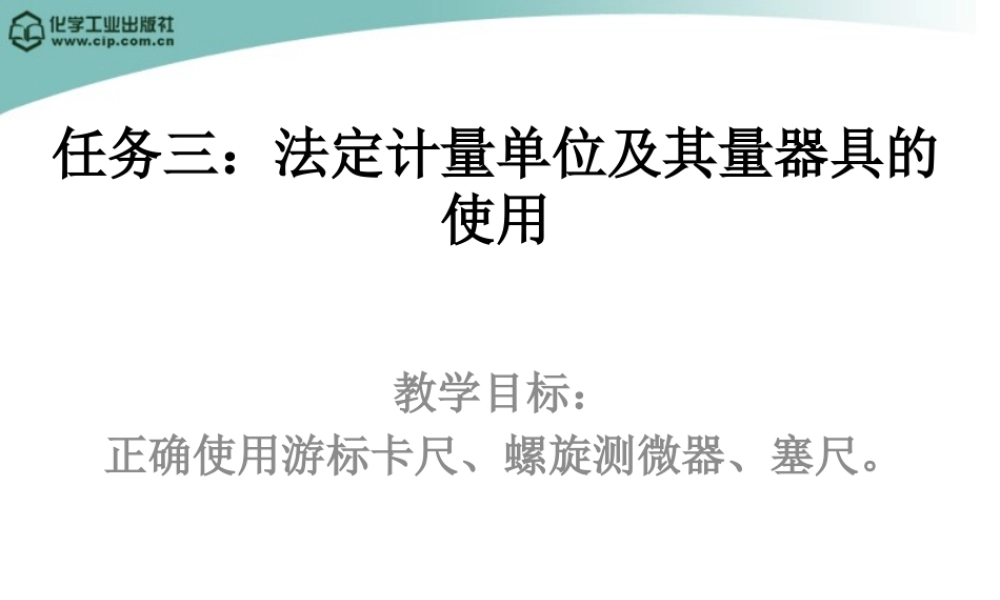

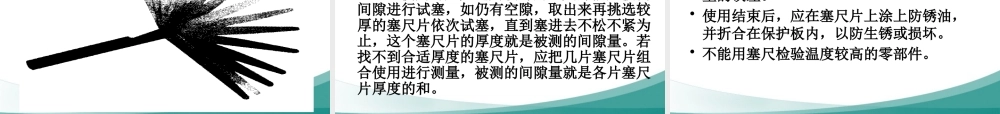

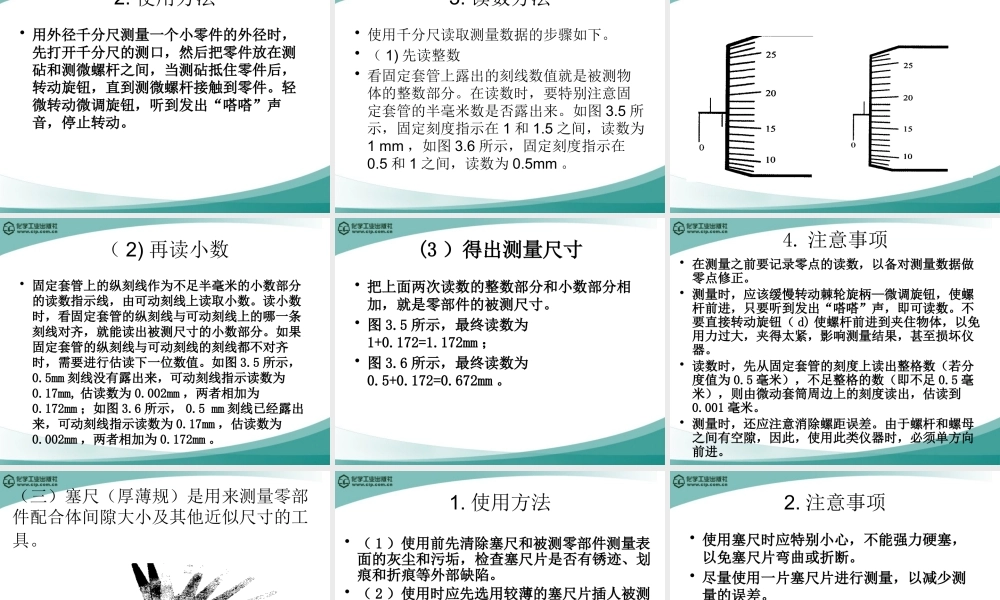

任务三：法定计量单位及其量器具的使用教学目标：正确使用游标卡尺、螺旋测微器、塞尺。 （一）游标卡尺• 游标卡尺可以用来测量零部件的内径、外径和长度、宽度、深度尺寸。它的测量精度不高，属于中等精度的测量器具。• 常见的游标卡尺种类很多，分类方法也不尽相同，按照读数方式不同可以分为普通游标卡尺、带表游标卡尺、数显游标卡尺等；按照用途的不同可以分为普通游标卡尺、高度游标卡尺、深度游标卡尺等。按照精度不同又可以分为 10 等分、20 等分、 50 等分游标卡尺。1. 构造 2. 原理• 20 等分游标卡尺，是指采用 20 分度的游标的游标卡尺，当主尺的最小分度值为 1 毫米时，游标可读出的最小读数为 0.05mm 。 3. 读数方法• 使用游标卡尺读取测量数据的步骤如下。• （ 1) 先读整数• 看游标上的零刻度标线位于主尺的位置，如图 3.2 所示，游标零刻度线位于主尺的 8和 9 之间，因此整数部分读数为 8mm 。 • （ 2) 再读小数• 看游标上的刻线，数出游标第几条刻线与主尺的刻线相对齐，如图 3.2 所示，游标上第 7 条刻线与主尺的刻线相对齐，因此小数部分为 0.05mm×7=0.35mm 。 (3 ）得出测量尺寸• 将整数部分和小数部分相加，就是游标卡尺测出的被测物体的所测尺寸：• 8+0.35=8.35mm4. 注意事项• 在读数时，使视线尽可能与卡尺刻线面垂直，要看准游标上的哪条刻线与主尺上的刻线正好对齐，如果游标上的刻线没有和主尺的刻线完全对齐时，就找游标上对得比较齐的那条刻线。（二）螺旋测微器• 螺旋测微器，俗称千分尺，它是一种比游标卡尺更精密的量具，应用于精密测量零部件的外尺寸、内尺寸以及螺纹中径、齿轮公法线长度、深度、台阶、球面尺寸，还用于测量管壁厚度、线材的直径。常见的千分尺包括外径千分尺、内径千分尺、螺纹千分尺、公法线千分尺等，如图 3.3所示。在实际工作中应用最普通的是外径千分尺，这里我们就以外径千分尺为例进行介绍。 1 ．构造 : 外径千分尺其主要部分是测微螺旋，它是由一根精密的螺杆和螺母套管组成的。a. 测砧 b. 固定刻度 c. 尺架 d. 旋钮 e. 微调螺旋 f. 可动刻度 g. 测微螺杆 2. 使用方法• 用外径千分尺测量一个小零件的外径时，先打开千分尺的测口，然后把零件放在测砧和测微螺杆之间，当测砧抵住零件后，转动旋钮，直到测微螺杆接触到零件。轻微转动微调旋钮，听到发出“嗒嗒”声音，停止转动。 3. 读数方法• ...
