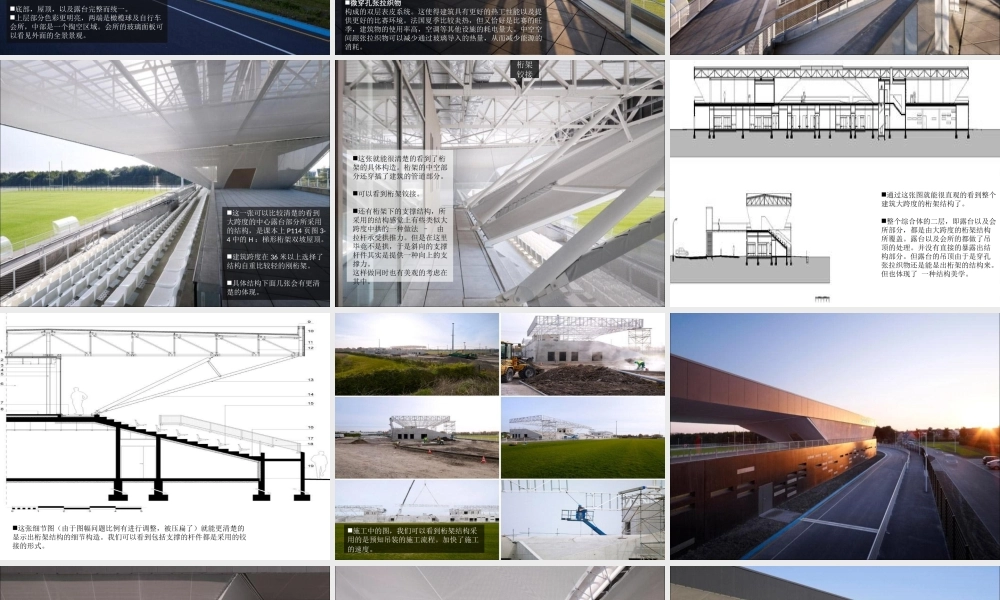

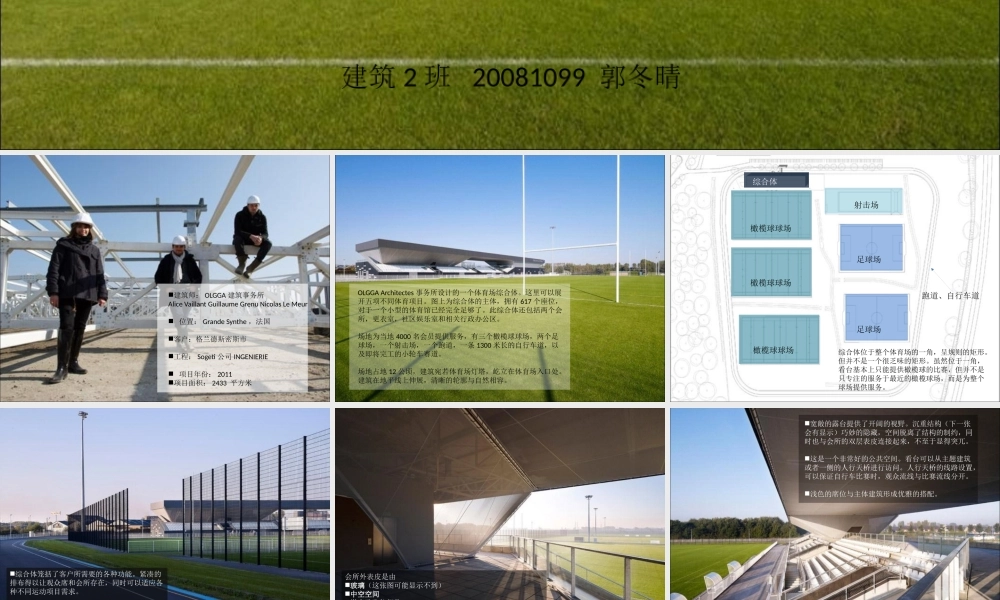

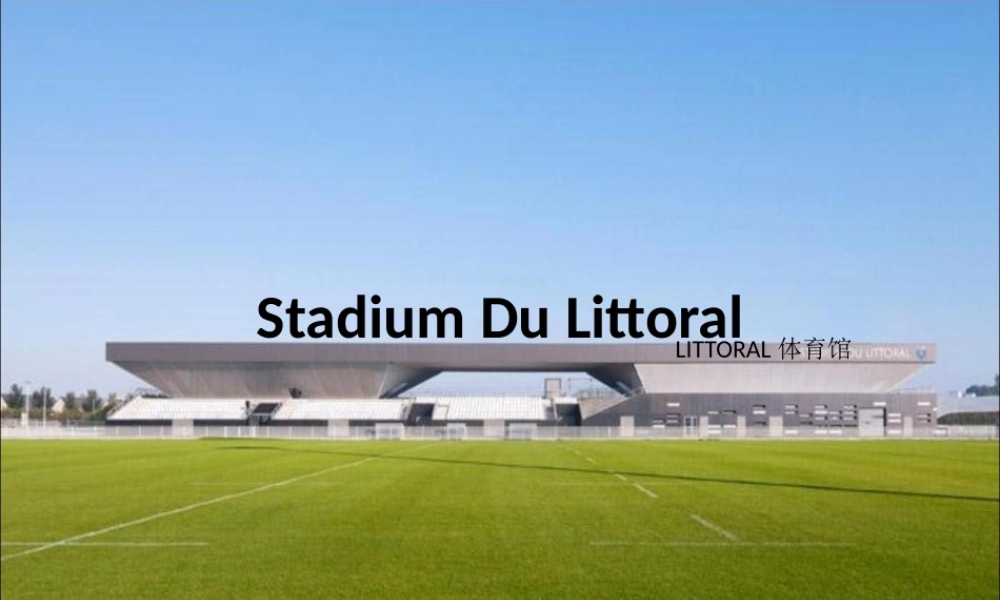

Stadium Du Littoral建筑 2 班 20081099 郭冬晴LITTORAL 体育馆建筑师： OLGGA 建筑事务所Alice Vaillant Guillaume Grenu Nicolas Le Meur 位置： Grande Synthe ，法国 客户：格兰德斯密斯市 工程： Sogeti 公司 INGENIERIE 项目年份： 2011 项目面积： 2433 平方米OLGGA Architectes 事务所设计的一个体育场综合体。这里可以展开五项不同体育项目。图上为综合体的主体，拥有 617 个座位，对于一个小型的体育馆已经完全足够了。此综合体还包括两个会所，更衣室，社区娱乐室和相关行政办公区。场地为当地 4000 名会员提供服务，有三个橄榄球球场，两个足球场，一个射击场，一个跑道，一条 1300 米长的自行车道，以及即将完工的小轮车赛道。场地占地 12 公顷，建筑宛若体育场灯塔，屹立在体育场入口处。建筑在地平线上伸展，清晰的轮廓与自然相容。足球场足球场橄榄球球场橄榄球球场橄榄球球场射击场跑道、自行车道综合体位于整个体育场的一角，呈规则的矩形。但并不是一个很乏味的矩形。虽然位于一角，看台基本上只能提供橄榄球的比赛，但并不是只专注的服务于最近的橄榄球场，而是为整个球场提供服务。综合体综合体笼括了客户所需要的各种功能。紧凑的排布得以让观众席和会所存在，同时可以适应各种不同运动项目需求。底部，屋顶，以及露台完整而统一。上层部分色彩更明亮，两端是橄榄球及自行车会所，中部是一个掏空区域。会所的玻璃面板可以看见外面的全景景观。会所外表皮是由玻璃（这张图可能显示不到）中空空间微穿孔张拉织物构成的双层表皮系统。这使得建筑具有更好的热工性能以及提供更好的比赛环境。法国夏季比较炎热，但又恰好是比赛的旺季，建筑物的使用率高，空调等其他设施的耗电量大。中空空间跟张拉织物可以减少通过玻璃导入的热量，从而减少能源的消耗。宽敞的露台提供了开阔的视野。沉重结构（下一张会有显示）巧妙的隐藏，空间脱离了结构的制约，同时也与会所的双层表皮连接起来，不至于显得突兀。这是一个非常好的公共空间。看台可以从主题建筑或者一侧的人行天桥进行访问。人行天桥的线路设置，可以保证自行车比赛时，观众流线与比赛流线分开。浅色的席位与主体建筑形成优雅的搭配。 这一张可以比较清楚的看到大跨度的中心露台部分所采用的结构，是课本上 P114 页图 3-4 中的 H ：梯形桁架双坡屋顶。建筑跨度在 36 米以上选择了结构自重...
