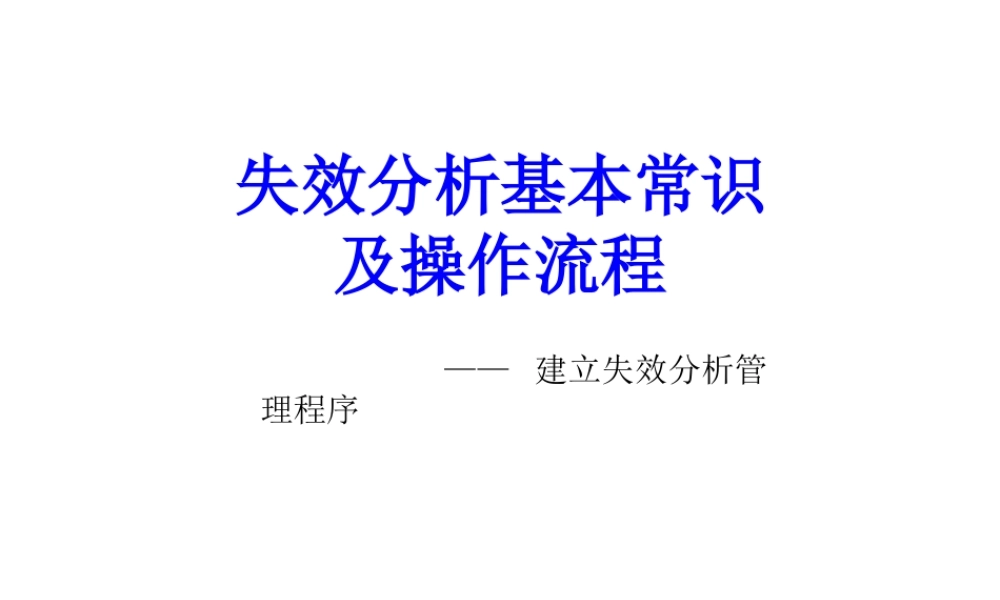

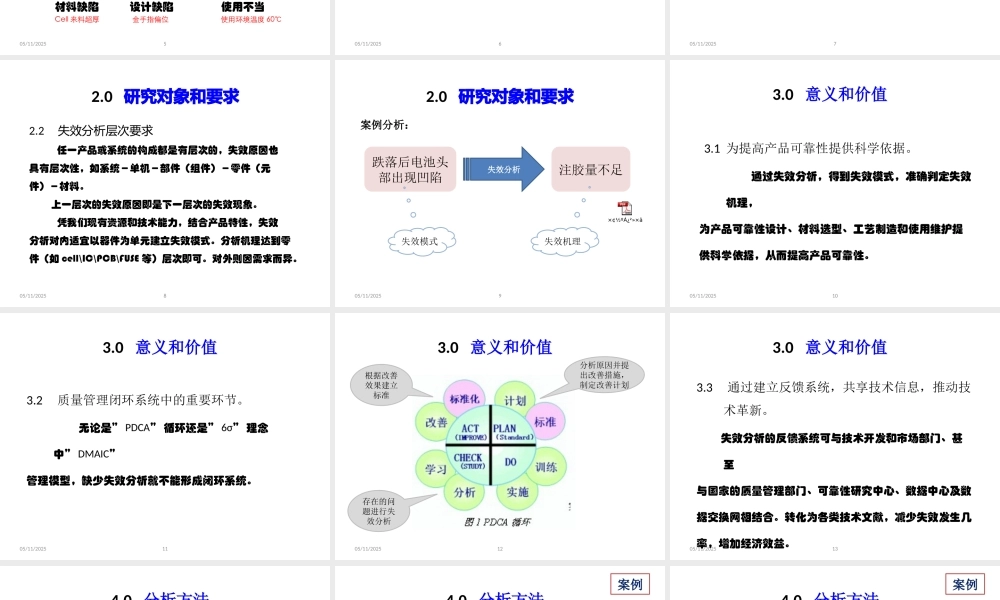

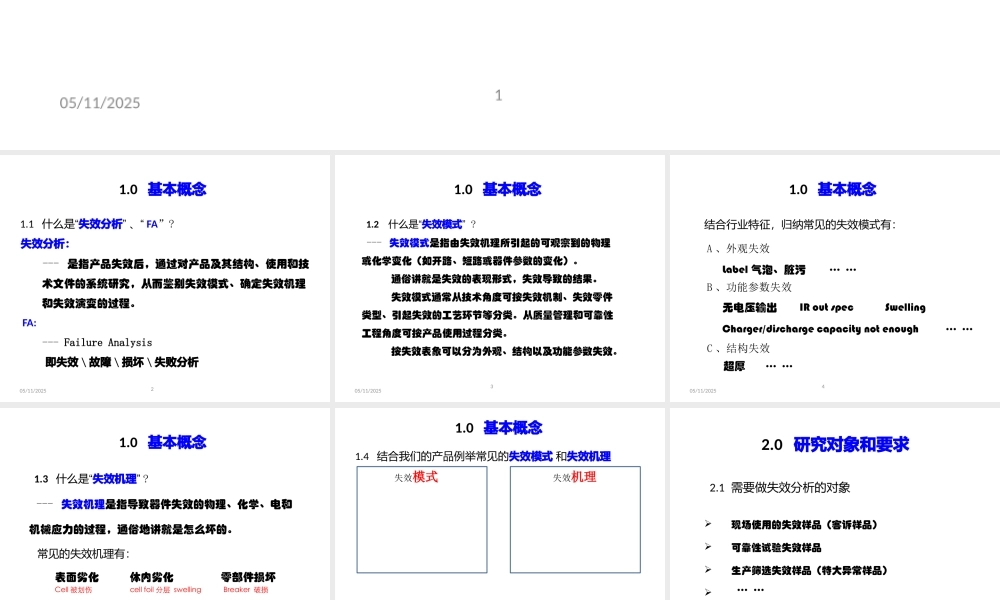

05/11/20251失效分析基本常识及操作流程 —— 建立失效分析管理程序05/11/202521.0 基本概念 1.1“什么是 失效分析” “、 FA”? 失效分析： --- 是指产品失效后，通过对产品及其结构、使用和技术文件的系统研究，从而鉴别失效模式、确定失效机理和失效演变的过程。 FA: --- Failure Analysis 即失效 \ 故障 \ 损坏 \ 失败分析05/11/202531.0 基本概念 1.2“什么是 失效模式” ? --- 失效模式是指由失效机理所引起的可观察到的物理或化学变化（如开路、短路或器件参数的变化）。 通俗讲就是失效的表现形式，失效导致的结果。 失效模式通常从技术角度可按失效机制、失效零件类型、引起失效的工艺环节等分类。从质量管理和可靠性工程角度可按产品使用过程分类。 按失效表象可以分为外观、结构以及功能参数失效。 05/11/202541.0 基本概念结合行业特征，归纳常见的失效模式有：Label 气泡、脏污… …无电压输出IR out specCharger/discharge capacity not enoughA 、外观失效B 、功能参数失效Swelling… …C 、结构失效超厚… …05/11/202551.0 基本概念 1.3“什么是 失效机理” ? --- 失效机理是指导致器件失效的物理、化学、电和机械应力的过程，通俗地讲就是怎么坏的。 常见的失效机理有：表面劣化体内劣化零部件损坏材料缺陷设计缺陷使用不当Cell 被划伤cell foil 分层 swellingBreaker 破损Cell 来料超厚金手指偏位使用环境温度 60℃05/11/20256 1.4 结合我们的产品例举常见的失效模式 和失效机理 失效模式 失效机理1.0 基本概念05/11/20257 2.1 需要做失效分析的对象现场使用的失效样品（客诉样品）可靠性试验失效样品生产筛选失效样品（特大异常样品） 2.0 研究对象和要求… …05/11/202582.2 失效分析层次要求 任一产品或系统的构成都是有层次的，失效原因也具有层次性，如系统－单机－部件（组件）－零件（元件）－材料。 上一层次的失效原因即是下一层次的失效现象。 凭我们现有资源和技术能力，结合产品特性，失效分析对内适宜以器件为单元建立失效模式。分析机理达到零件（如 cell\IC\PCB\FUSE 等）层次即可。对外则因需求而异。2.0 研究对象和要求跌落后电池头部出现凹陷05/11/202592.0 研究对象和要求案例分析： 失效分析注胶量不足失效模式失效机理×¢½ºÁ¿²»×ã05/11/2025103.0 意义和价值 3.1 为提高产品可靠性提供科学依据。 通...
