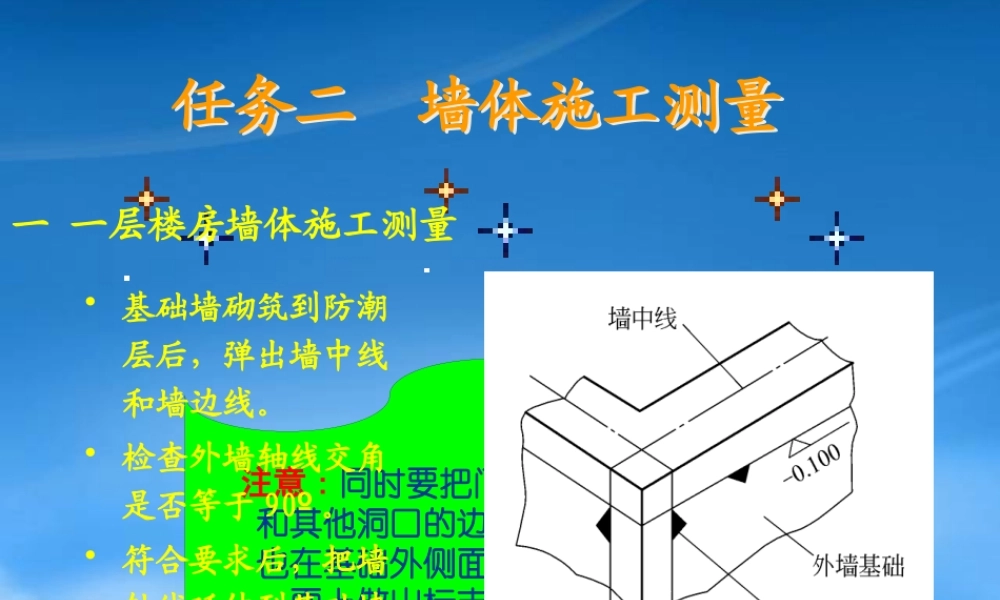

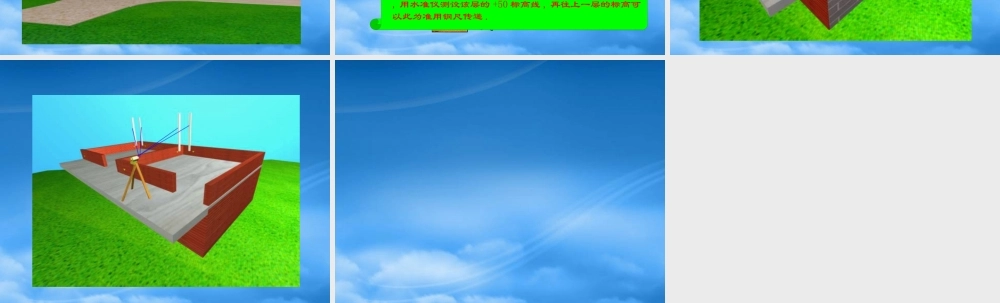

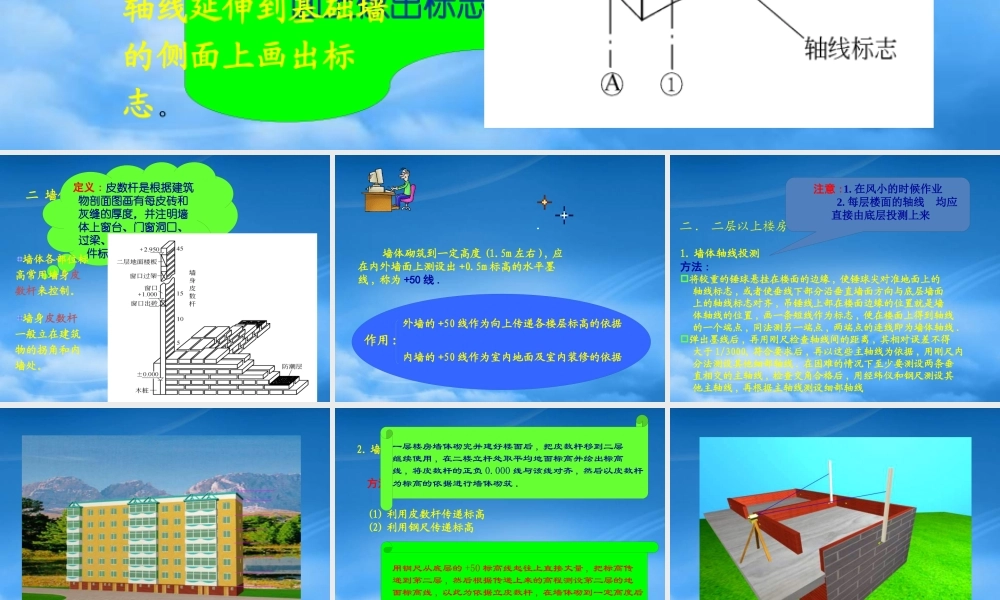

任务二 墙体施工测量任务二 墙体施工测量一 一层楼房墙体施工测量注意 : 同时要把门窗和其他洞口的边线也在基础外侧面墙面上做出标志• 基础墙砌筑到防潮层后，弹出墙中线和墙边线。• 检查外墙轴线交角是否等于 90º 。• 符合要求后，把墙轴线延伸到基础墙的侧面上画出标志。二 墙体标高测设定义 : 皮数杆是根据建筑物剖面图画有每皮砖和灰缝的厚度，并注明墙体上窗台、门窗洞口、过梁、圈梁、楼板等构件标高的专用木杆 墙体各部位标高常用墙身皮数杆来控制。墙身皮数杆一般立在建筑物的拐角和内墙处。 墙体砌筑到一定高度 (1.5m 左右 ), 应在内外墙面上测设出 +0.5m 标高的水平墨线 , 称为 +50 线 .作用 :外墙的 +50 线作为向上传递各楼层标高的依据内墙的 +50 线作为室内地面及室内装修的依据二 . 二层以上楼房墙体施工1. 墙体轴线投测方法 :将较重的锤球悬挂在楼面的边缘 , 使锤球尖对准地面上的 轴线标志 , 或者使垂线下部分沿垂直墙面方向与底层墙面 上的轴线标志对齐 , 吊锤线上部在楼面边缘的位置就是墙 体轴线的位置 , 画一条短线作为标志 , 便在楼面上得到轴线 的一个端点 , 同法测另一端点 , 两端点的连线即为墙体轴线 .弹出墨线后 , 再用刚尺检查轴线间的距离 , 其相对误差不得 大于 1/3000, 符合要求后 , 再以这些主轴线为依据 , 用刚尺内 分法测设其他细部轴线 . 在困难的情况下至少要测设两条垂 直相交的主轴线 , 检查交角合格后 , 用经纬仪和钢尺测设其 他主轴线 , 再根据主轴线测设细部轴线注意 :1. 在风小的时候作业 2. 每层楼面的轴线 均应 直接由底层投测上来2. 墙体标高传递方法 :(1) 利用皮数杆传递标高(2) 利用钢尺传递标高一层楼房墙体砌完并建好楼面后 , 把皮数杆移到二层继续使用 , 在二楼立杆处取平均地面标高并绘出标高线 , 将皮数杆的正负 0.000 线与该线对齐 , 然后以皮数杆为标高的依据进行墙体砌筑 .用钢尺从底层的 +50 标高线起往上直接丈量 , 把标高传递到第二层 , 然后根据传递上来的高程测设第二层的地面标高线 , 以此为依据立皮数杆 , 在墙体砌到一定高度后, 用水准仪测设该层的 +50 标高线 , 再往上一层的标高可以此为准用钢尺传递 .
