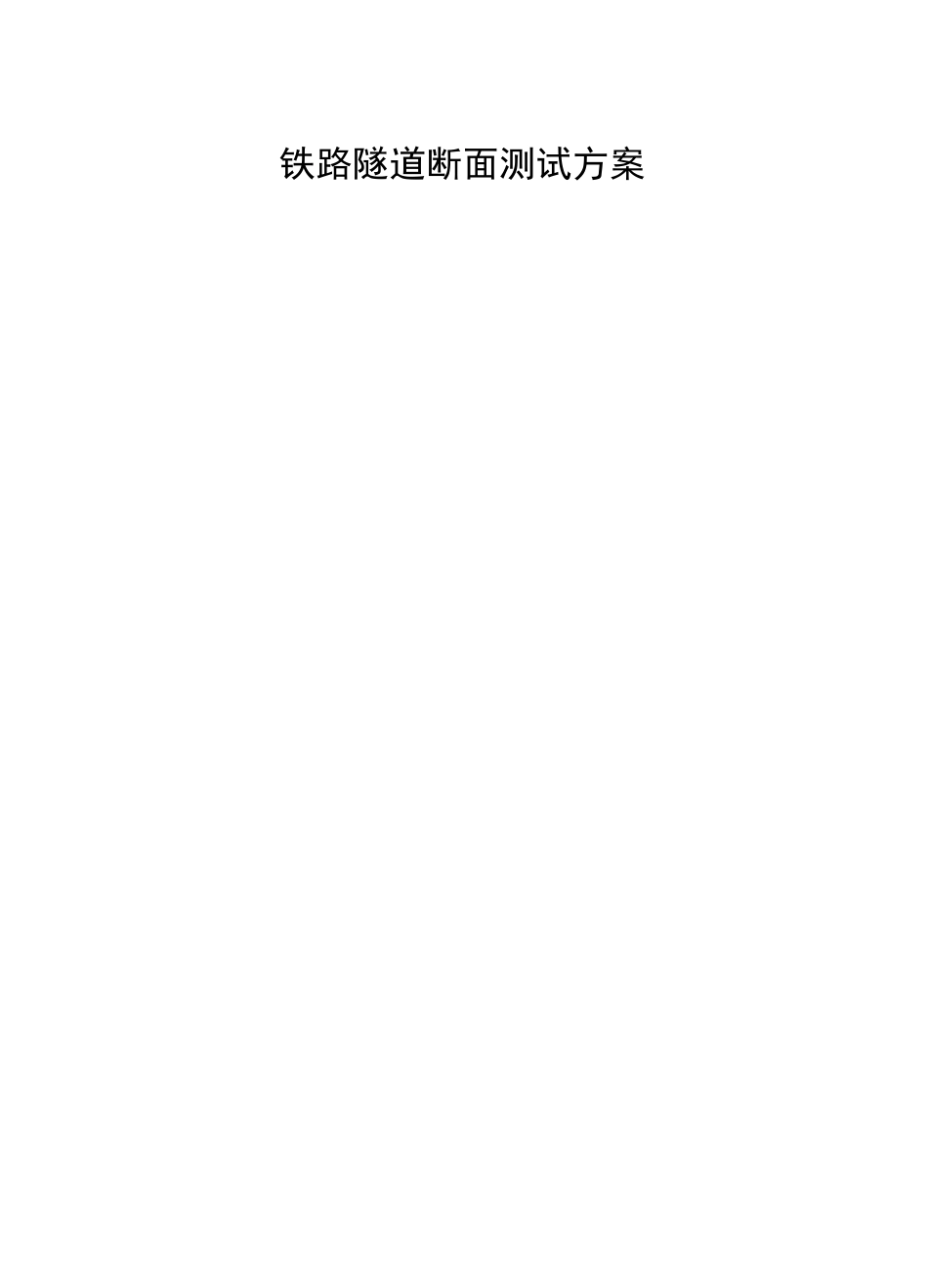

铁路隧道断面测试方案全VIP专享

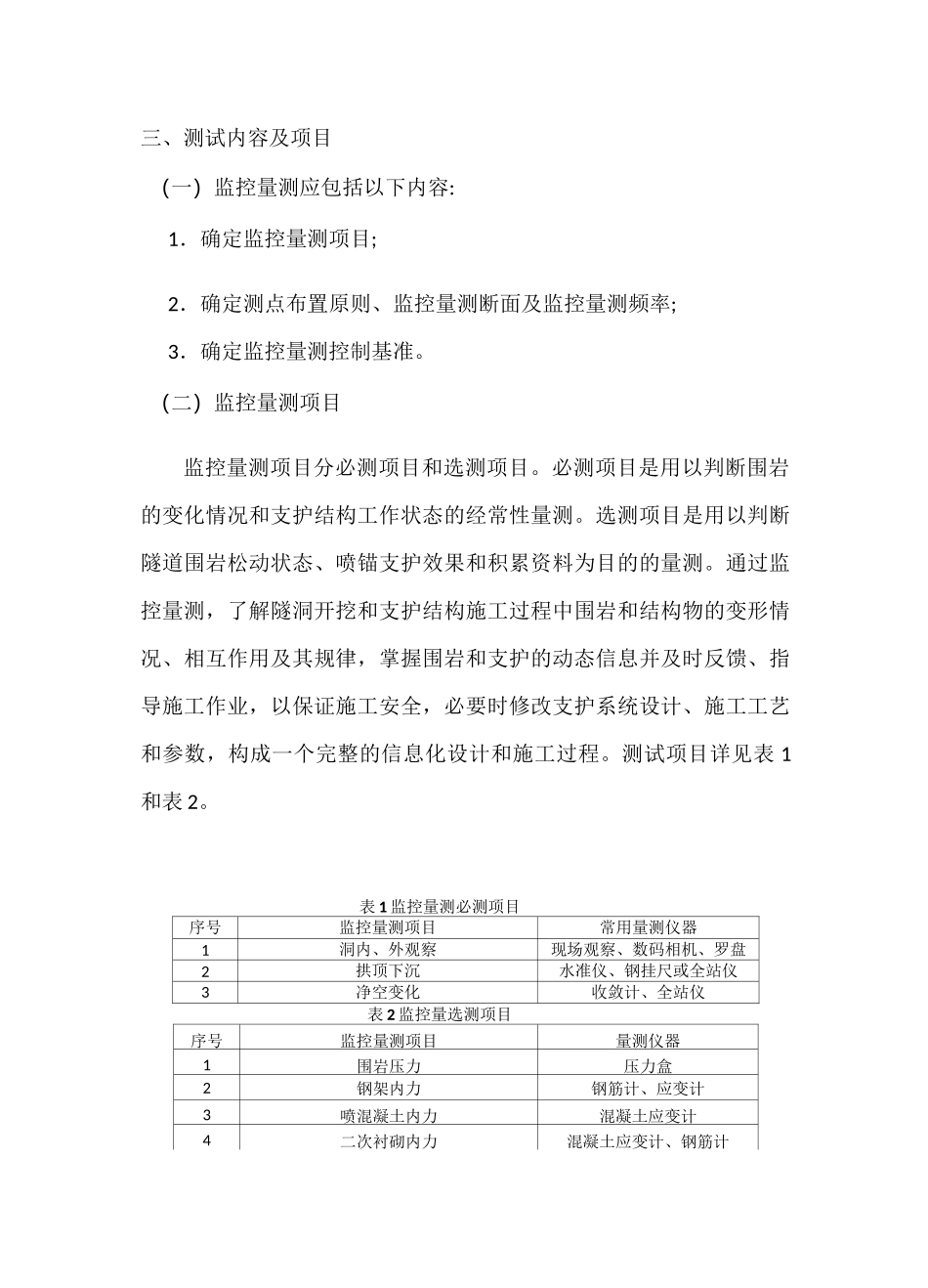

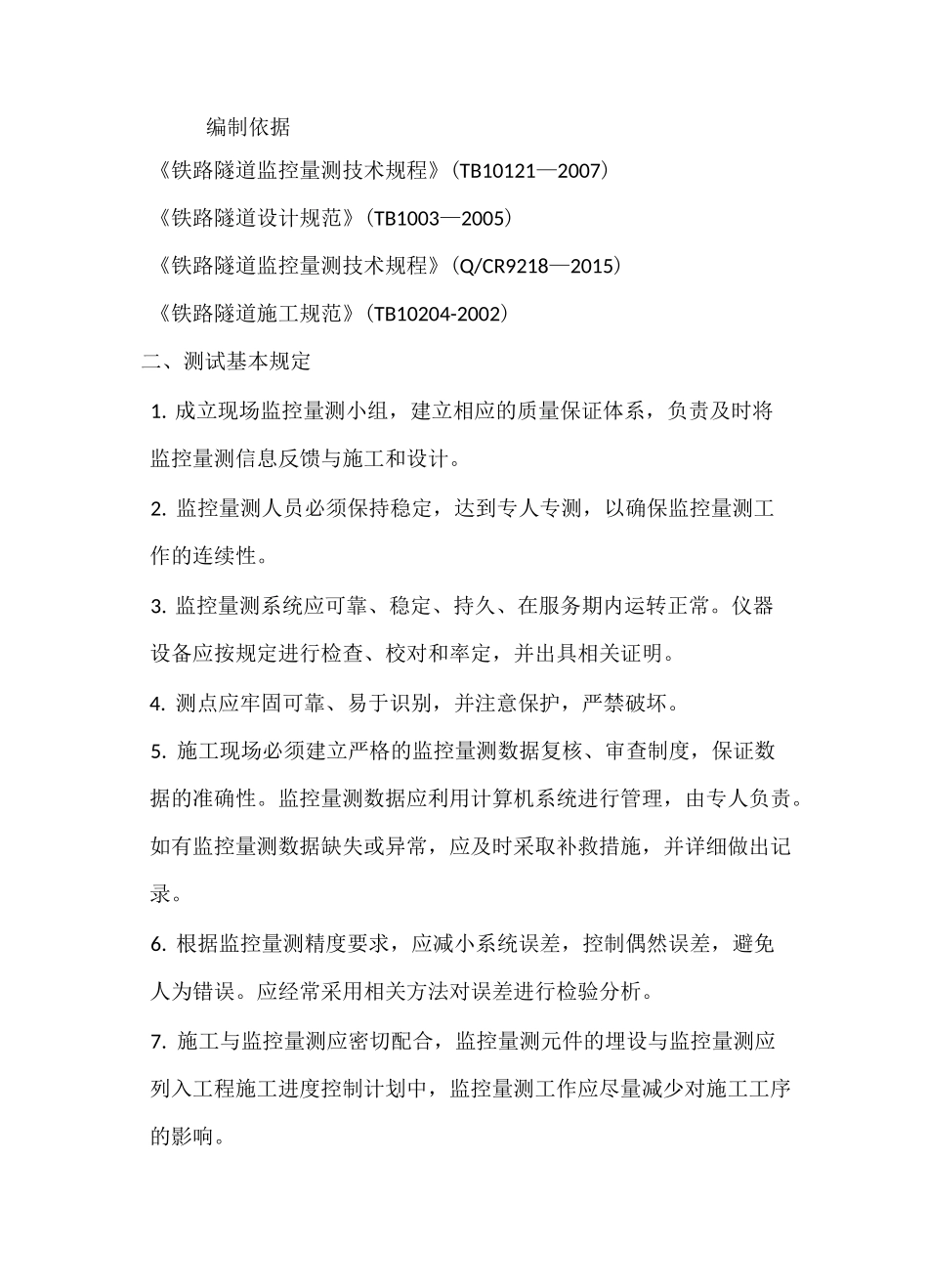

铁路隧道断面测试方案编制依据《铁路隧道监控量测技术规程》(TB10121—2007)《铁路隧道设计规范》(TB1003—2005)《铁路隧道监控量测技术规程》(Q/CR9218—2015)《铁路隧道施工规范》(TB10204-2002)二、测试基本规定1. 成立现场监控量测小组，建立相应的质量保证体系，负责及时将监控量测信息反馈与施工和设计。2. 监控量测人员必须保持稳定，达到专人专测，以确保监控量测工作的连续性。3. 监控量测系统应可靠、稳定、持久、在服务期内运转正常。仪器设备应按规定进行检查、校对和率定，并出具相关证明。4. 测点应牢固可靠、易于识别，并注意保护，严禁破坏。5. 施工现场必须建立严格的监控量测数据复核、审查制度，保证数据的准确性。监控量测数据应利用计算机系统进行管理，由专人负责。如有监控量测数据缺失或异常，应及时采取补救措施，并详细做出记录。6. 根据监控量测精度要求，应减小系统误差，控制偶然误差，避免人为错误。应经常采用相关方法对误差进行检验分析。7. 施工与监控量测应密切配合，监控量测元件的埋设与监控量测应列入工程施工进度控制计划中，监控量测工作应尽量减少对施工工序的影响。三、测试内容及项目（一）监控量测应包括以下内容:1．确定监控量测项目;2．确定测点布置原则、监控量测断面及监控量测频率;3．确定监控量测控制基准。（二）监控量测项目监控量测项目分必测项目和选测项目。必测项目是用以判断围岩的变化情况和支护结构工作状态的经常性量测。选测项目是用以判断隧道围岩松动状态、喷锚支护效果和积累资料为目的的量测。通过监控量测，了解隧洞开挖和支护结构施工过程中围岩和结构物的变形情况、相互作用及其规律，掌握围岩和支护的动态信息并及时反馈、指导施工作业，以保证施工安全，必要时修改支护系统设计、施工工艺和参数，构成一个完整的信息化设计和施工过程。测试项目详见表 1和表 2。表 1 监控量测必测项目序号监控量测项目常用量测仪器1洞内、外观察现场观察、数码相机、罗盘仪2拱顶下沉水准仪、钢挂尺或全站仪3净空变化收敛计、全站仪表 2 监控量选测项目序号监控量测项目量测仪器1围岩压力压力盒2钢架内力钢筋计、应变计3喷混凝土内力混凝土应变计4二次衬砌内力混凝土应变计、钢筋计5锚杆轴力钢筋计6初期支护与二次衬砌间接触压力压力盒7围岩内部位移多点位移计8隧底隆起水准仪、锢钢尺或全站仪9纵向位移多点位移计、全站仪四、实施细则（一）施工过程中应进行洞内、外观察。洞内...
