自动传感器原理的知识点(已整理)

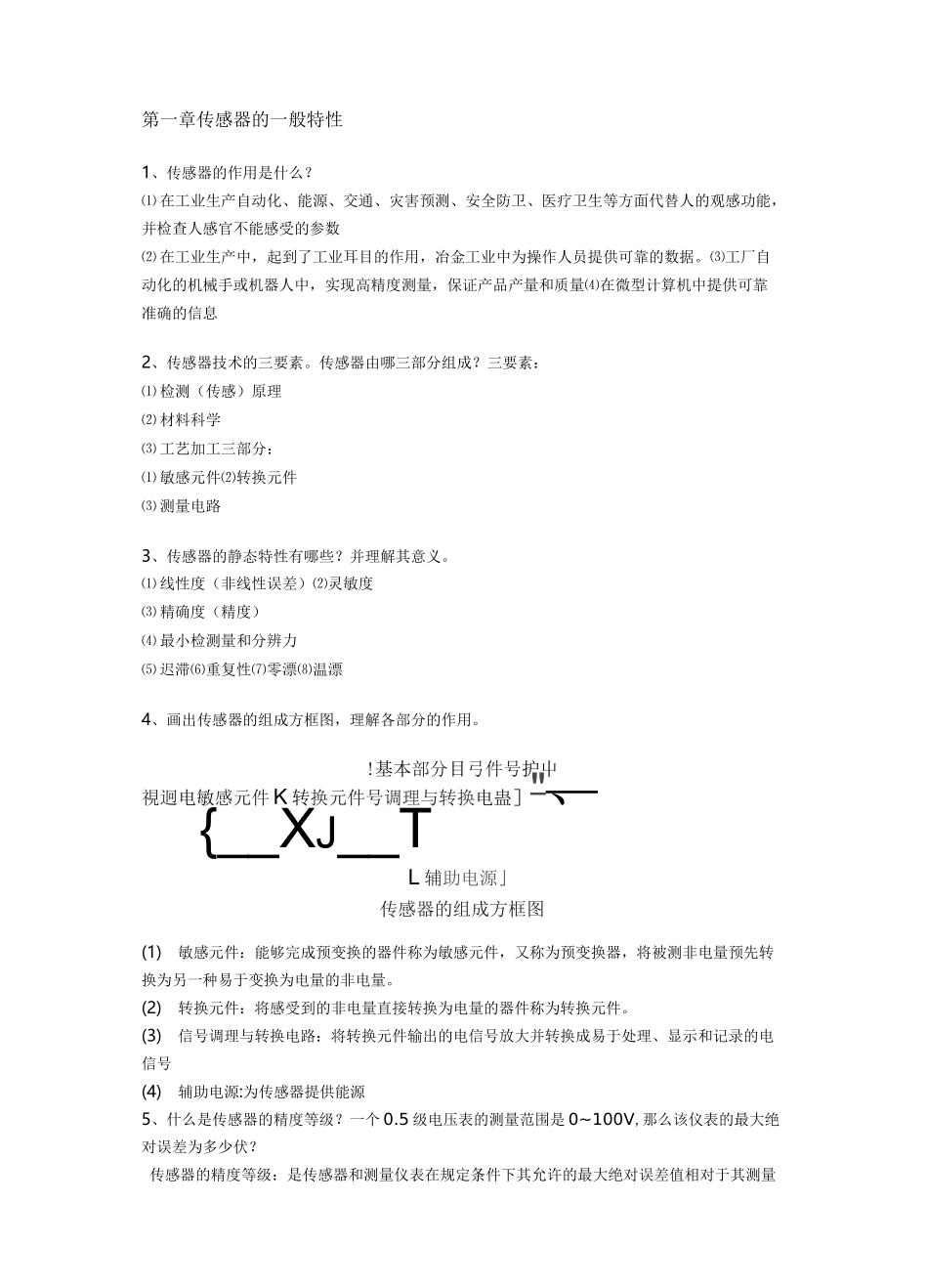

第一章传感器的一般特性1、传感器的作用是什么？⑴ 在工业生产自动化、能源、交通、灾害预测、安全防卫、医疗卫生等方面代替人的观感功能，并检查人感官不能感受的参数⑵ 在工业生产中，起到了工业耳目的作用，冶金工业中为操作人员提供可靠的数据。⑶工厂自动化的机械手或机器人中，实现高精度测量，保证产品产量和质量⑷在微型计算机中提供可靠准确的信息2、传感器技术的三要素。传感器由哪三部分组成？三要素：⑴ 检测（传感）原理⑵ 材料科学⑶ 工艺加工三部分：⑴ 敏感元件⑵转换元件⑶ 测量电路3、传感器的静态特性有哪些？并理解其意义。⑴ 线性度（非线性误差）⑵灵敏度⑶ 精确度（精度）⑷ 最小检测量和分辨力⑸ 迟滞⑹重复性⑺零漂⑻温漂4、画出传感器的组成方框图，理解各部分的作用。!基本部分目弓件号护屮視迥电敏感元件 K 转换元件号调理与转换电蛊］"、{__XJ__TL 辅助电源」传感器的组成方框图(1)敏感元件：能够完成预变换的器件称为敏感元件，又称为预变换器，将被测非电量预先转换为另一种易于变换为电量的非电量。(2)转换元件：将感受到的非电量直接转换为电量的器件称为转换元件。(3)信号调理与转换电路：将转换元件输出的电信号放大并转换成易于处理、显示和记录的电信号(4)辅助电源:为传感器提供能源5、什么是传感器的精度等级？一个 0.5 级电压表的测量范围是 0~100V,那么该仪表的最大绝对误差为多少伏？传感器的精度等级：是传感器和测量仪表在规定条件下其允许的最大绝对误差值相对于其测量范围的百分数，表示测量结果的可靠程度。A△A=—X100%YF*S△A——测量范围内允许的最大绝对误差Y——满量程输出F*s0.5=亠解得 X=0.5V 该仪表的最大绝对误差为 0.5V100V6、传感器工作在差动状态与非差动状态时的优点有哪些？差动状态：传感器的感受部件传感出信号后产生两个相反的只剩下变化量部分的信号，是放大器只放大变化信号，因此(1)提高了灵敏度，改善非线性。外界影响作用下产生的是在两个磁通线圈的电磁力之差，因此(2)有一定补偿作用，抗干扰能力提高7、最小检测量与分辨力的定义与计算。最小检测量：传感器能确切反映被测量的最低级限量。分辨力：数字传感器一般用分辨力表示，即输出数字指示值最后一位数字所代表的输入量。公式:M=CNKM:最小检测量K:系数(一般取 1 到 5)N:噪声电平K:传感器灵敏度例题：电容式电压传感器的噪声电平 N 为 0.2mV，灵敏度 K 为 5mV/mmH2O,若取C=2，则计算最小检...
