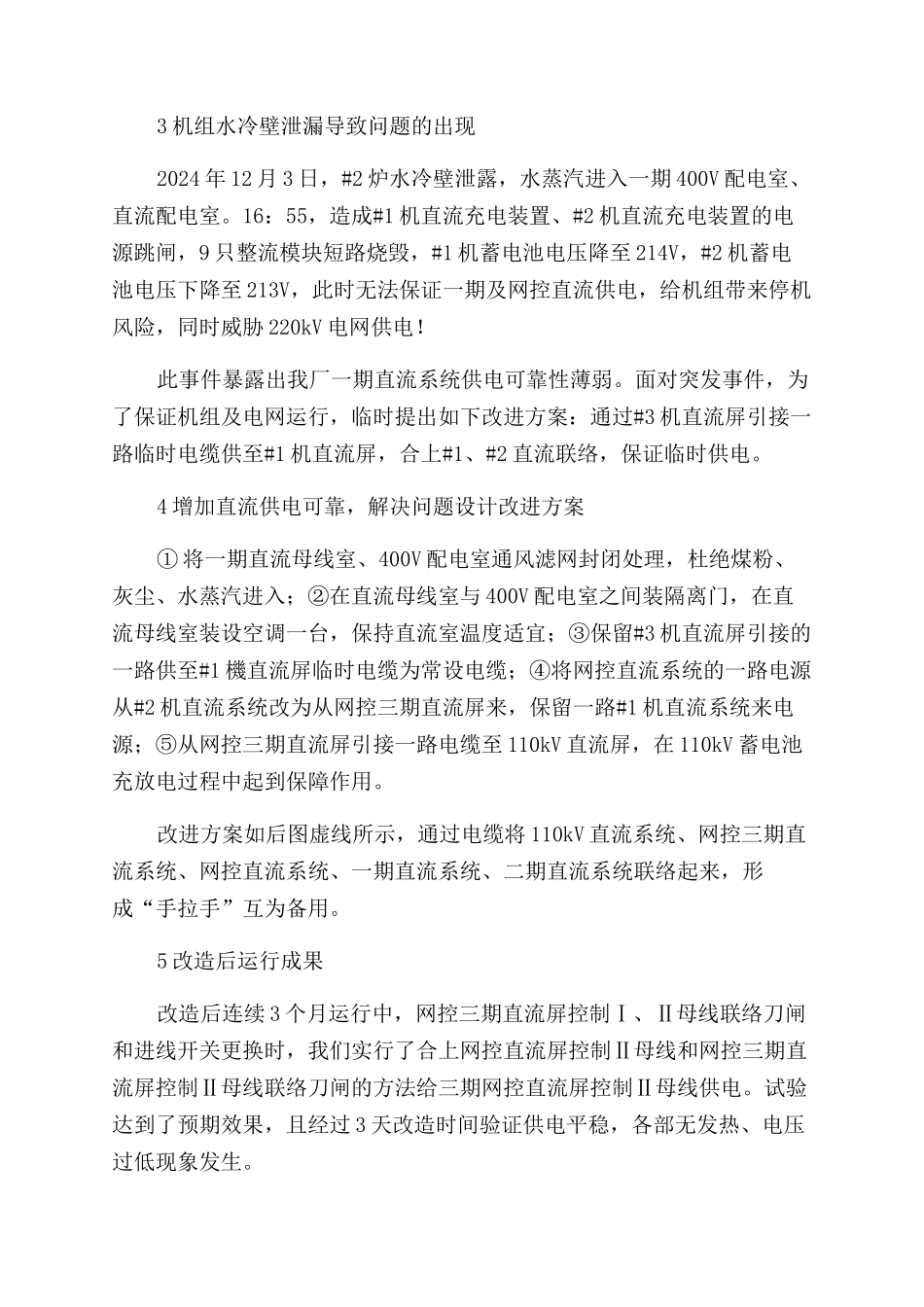

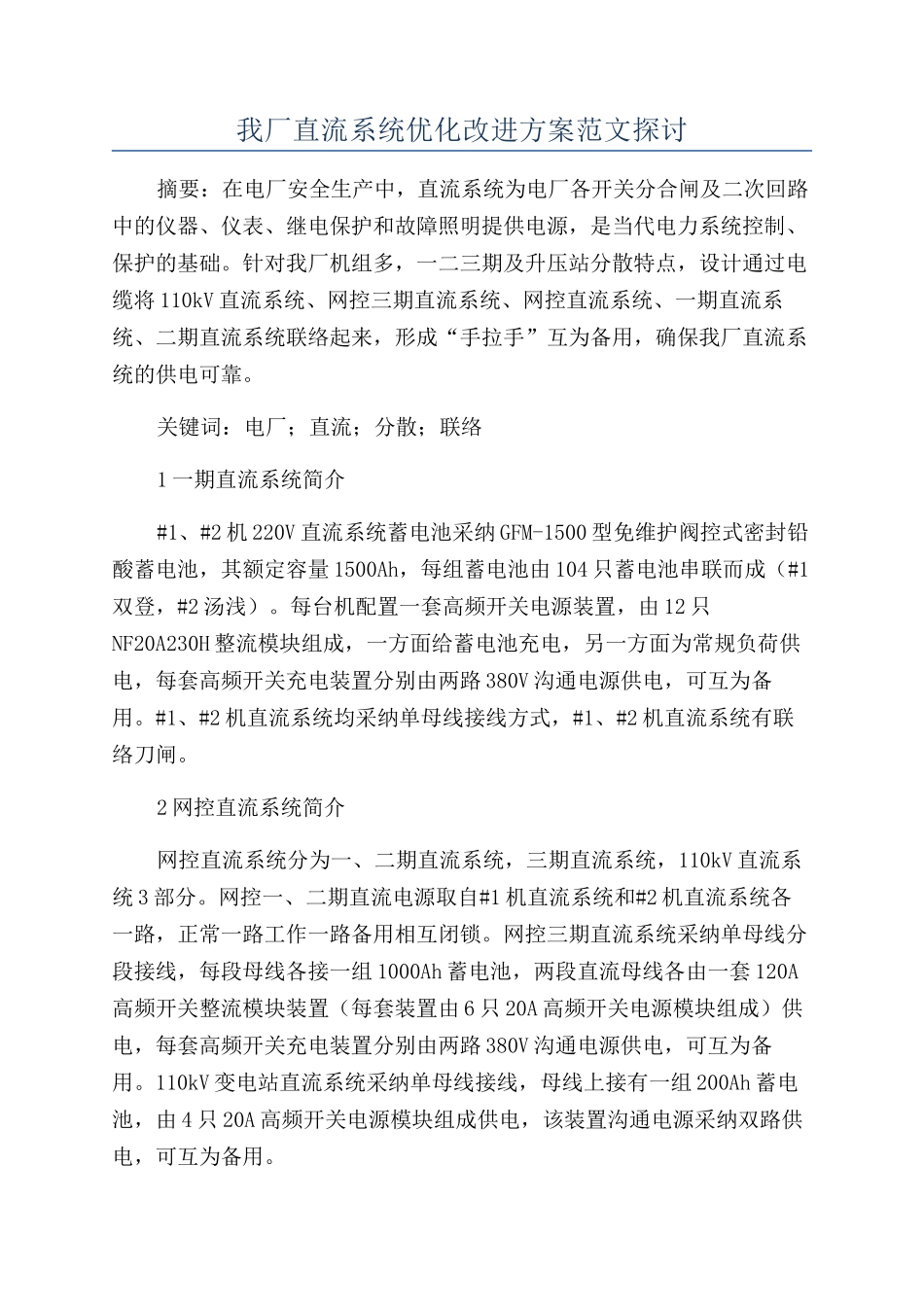

我厂直流系统优化改进方案范文探讨摘要：在电厂安全生产中，直流系统为电厂各开关分合闸及二次回路中的仪器、仪表、继电保护和故障照明提供电源，是当代电力系统控制、保护的基础。针对我厂机组多，一二三期及升压站分散特点，设计通过电缆将 110kV 直流系统、网控三期直流系统、网控直流系统、一期直流系统、二期直流系统联络起来，形成“手拉手”互为备用，确保我厂直流系统的供电可靠。关键词：电厂；直流；分散；联络1 一期直流系统简介#1、#2 机 220V 直流系统蓄电池采纳 GFM-1500 型免维护阀控式密封铅酸蓄电池，其额定容量 1500Ah，每组蓄电池由 104 只蓄电池串联而成（#1双登，#2 汤浅）。每台机配置一套高频开关电源装置，由 12 只NF20A230H 整流模块组成，一方面给蓄电池充电，另一方面为常规负荷供电，每套高频开关充电装置分别由两路 380V 沟通电源供电，可互为备用。#1、#2 机直流系统均采纳单母线接线方式，#1、#2 机直流系统有联络刀闸。2 网控直流系统简介网控直流系统分为一、二期直流系统，三期直流系统，110kV 直流系统 3 部分。网控一、二期直流电源取自#1 机直流系统和#2 机直流系统各一路，正常一路工作一路备用相互闭锁。网控三期直流系统采纳单母线分段接线，每段母线各接一组 1000Ah 蓄电池，两段直流母线各由一套 120A高频开关整流模块装置（每套装置由 6 只 20A 高频开关电源模块组成）供电，每套高频开关充电装置分别由两路 380V 沟通电源供电，可互为备用。110kV 变电站直流系统采纳单母线接线，母线上接有一组 200Ah 蓄电池，由 4 只 20A 高频开关电源模块组成供电，该装置沟通电源采纳双路供电，可互为备用。3 机组水冷壁泄漏导致问题的出现2024 年 12 月 3 日，#2 炉水冷壁泄露，水蒸汽进入一期 400V 配电室、直流配电室。16：55，造成#1 机直流充电装置、#2 机直流充电装置的电源跳闸，9 只整流模块短路烧毁，#1 机蓄电池电压降至 214V，#2 机蓄电池电压下降至 213V，此时无法保证一期及网控直流供电，给机组带来停机风险，同时威胁 220kV 电网供电！此事件暴露出我厂一期直流系统供电可靠性薄弱。面对突发事件，为了保证机组及电网运行，临时提出如下改进方案：通过#3 机直流屏引接一路临时电缆供至#1 机直流屏，合上#1、#2 直流联络，保证临时供电。4 增加直流供电可靠，解决问题设计改进方案① 将一期直流母线室、400V 配电室通风滤网封闭...
