探究加速度与力、质量的关系-

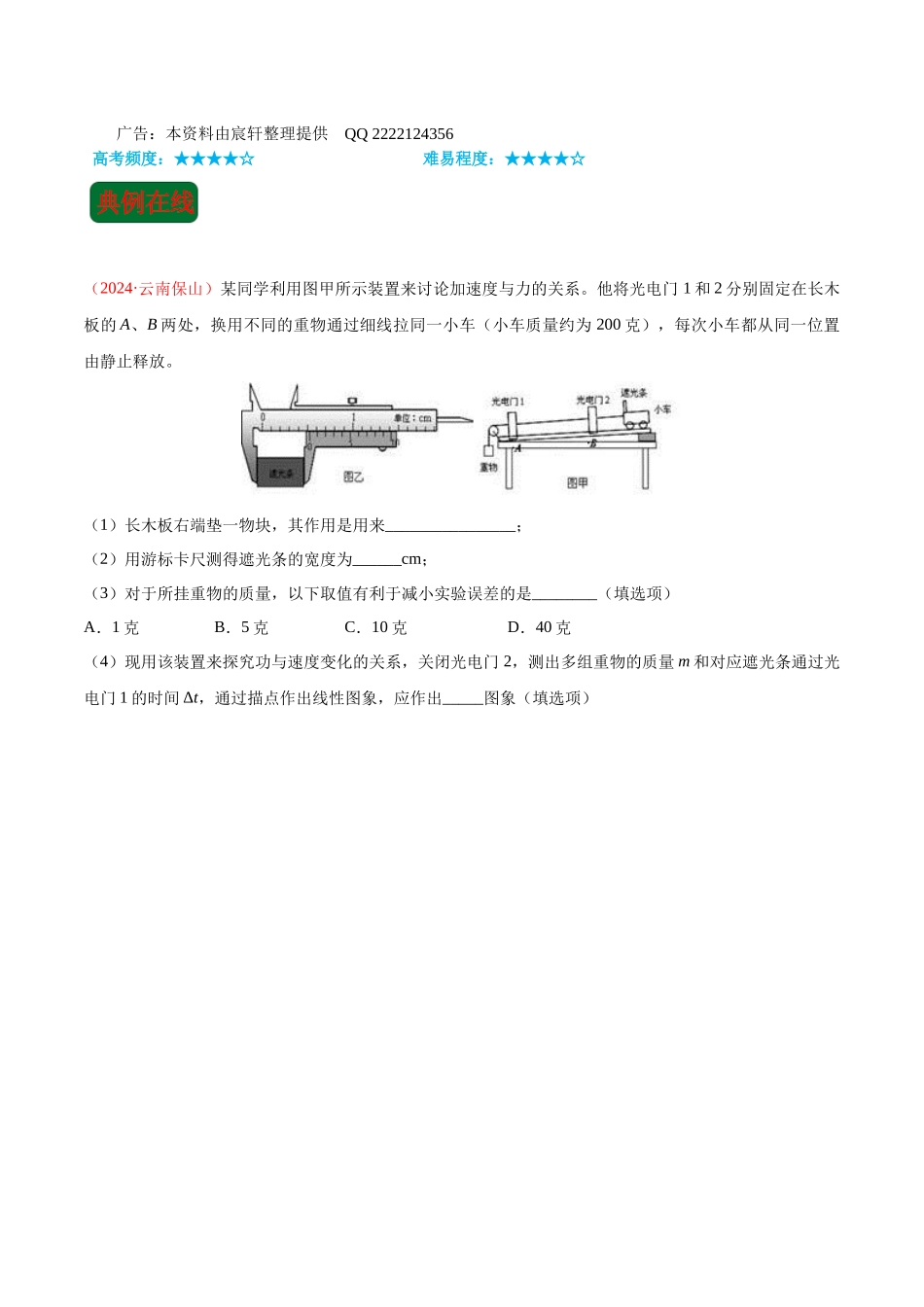

广告：本资料由宸轩整理提供 QQ 2222124356高考频度：★★★★☆难易程度：★★★★☆（2024·云南保山）某同学利用图甲所示装置来讨论加速度与力的关系。他将光电门 1 和 2 分别固定在长木板的 A、B 两处，换用不同的重物通过细线拉同一小车（小车质量约为 200 克），每次小车都从同一位置由静止释放。（1）长木板右端垫一物块，其作用是用来________________；（2）用游标卡尺测得遮光条的宽度为______cm；（3）对于所挂重物的质量，以下取值有利于减小实验误差的是________（填选项）A．1 克 B．5 克 C．10 克 D．40 克（4）现用该装置来探究功与速度变化的关系，关闭光电门 2，测出多组重物的质量 m 和对应遮光条通过光电门 1 的时间 Δt，通过描点作出线性图象，应作出_____图象（填选项）
