支撑脚手架施工方案范文

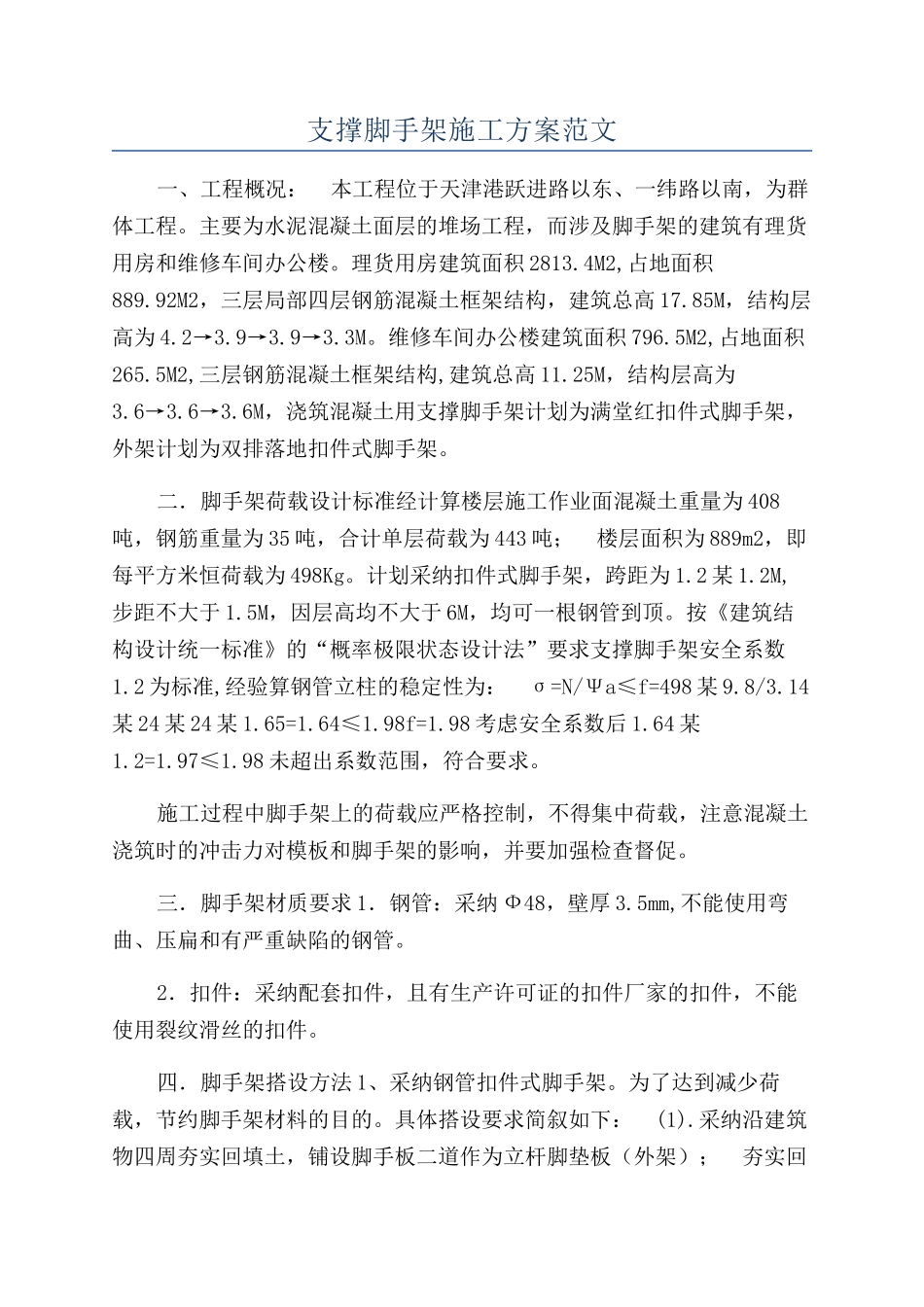

支撑脚手架施工方案范文一、工程概况： 本工程位于天津港跃进路以东、一纬路以南，为群体工程。主要为水泥混凝土面层的堆场工程，而涉及脚手架的建筑有理货用房和维修车间办公楼。理货用房建筑面积 2813.4M2,占地面积889.92M2，三层局部四层钢筋混凝土框架结构，建筑总高 17.85M，结构层高为 4.2→3.9→3.9→3.3M。维修车间办公楼建筑面积 796.5M2,占地面积265.5M2,三层钢筋混凝土框架结构,建筑总高 11.25M，结构层高为3.6→3.6→3.6M，浇筑混凝土用支撑脚手架计划为满堂红扣件式脚手架，外架计划为双排落地扣件式脚手架。二．脚手架荷载设计标准经计算楼层施工作业面混凝土重量为 408吨，钢筋重量为 35 吨，合计单层荷载为 443 吨； 楼层面积为 889m2，即每平方米恒荷载为 498Kg。计划采纳扣件式脚手架，跨距为 1.2 某 1.2M,步距不大于 1.5M，因层高均不大于 6M，均可一根钢管到顶。按《建筑结构设计统一标准》的“概率极限状态设计法”要求支撑脚手架安全系数1.2 为标准,经验算钢管立柱的稳定性为： σ=N/Ψa≤f=498 某 9.8/3.14某 24 某 24 某 1.65=1.64≤1.98f=1.98 考虑安全系数后 1.64 某1.2=1.97≤1.98 未超出系数范围，符合要求。施工过程中脚手架上的荷载应严格控制，不得集中荷载，注意混凝土浇筑时的冲击力对模板和脚手架的影响，并要加强检查督促。三．脚手架材质要求 1．钢管：采纳 Ф48，壁厚 3.5mm,不能使用弯曲、压扁和有严重缺陷的钢管。2．扣件：采纳配套扣件，且有生产许可证的扣件厂家的扣件，不能使用裂纹滑丝的扣件。四．脚手架搭设方法 1、采纳钢管扣件式脚手架。为了达到减少荷载，节约脚手架材料的目的。具体搭设要求简叙如下： (1).采纳沿建筑物四周夯实回填土，铺设脚手板二道作为立杆脚垫板（外架）； 夯实回填土，铺设不短于 2.5 米的脚手架作为垫板，立杆根部均要设置（支撑脚手架）。(2)．立杆：立杆间距 1.20～1.5m,立杆与第一道扫地杆连接,扫地杆距地不得大于 300MM，立杆接头错开,且相邻的两立杆接头错开的距离应大于 2 米。(3)．大、小水平横杆：大横杆间距为 1.8 米，内外大横杆上、下接头应错开，且接头不应在同一跨内，小横杆要求每块脚手架不小于 4 根。(4)．连接杆：按水平方向每隔 4—5 根设置立杆一道，垂直方向每层设一道拉接杆。(5)．剪刀撑：转角处、中间每隔 9～15 米设一道与地面夹角 45°～60°。剪刀撑水平连杆必须在同一垂直面上连接起到...
