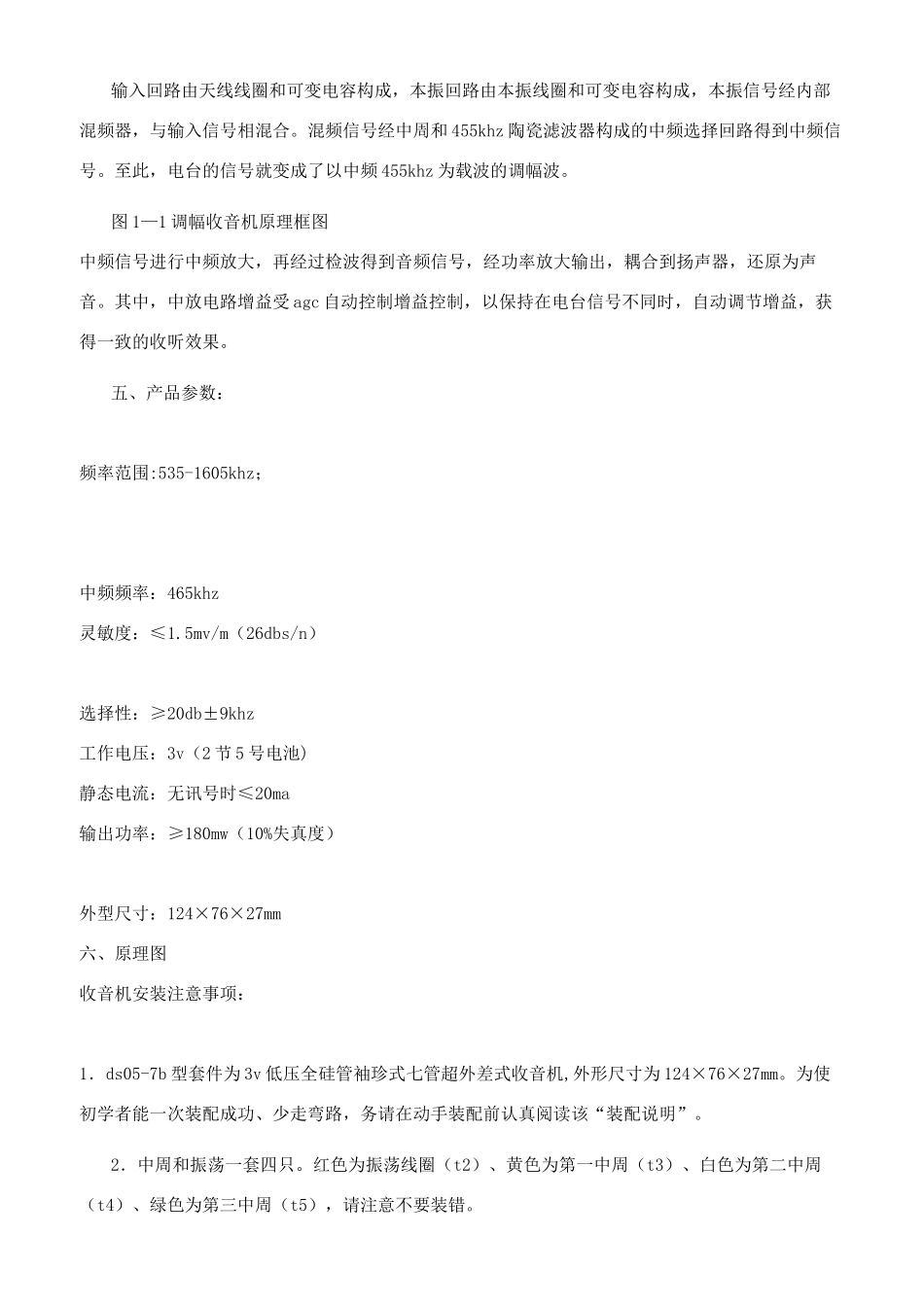

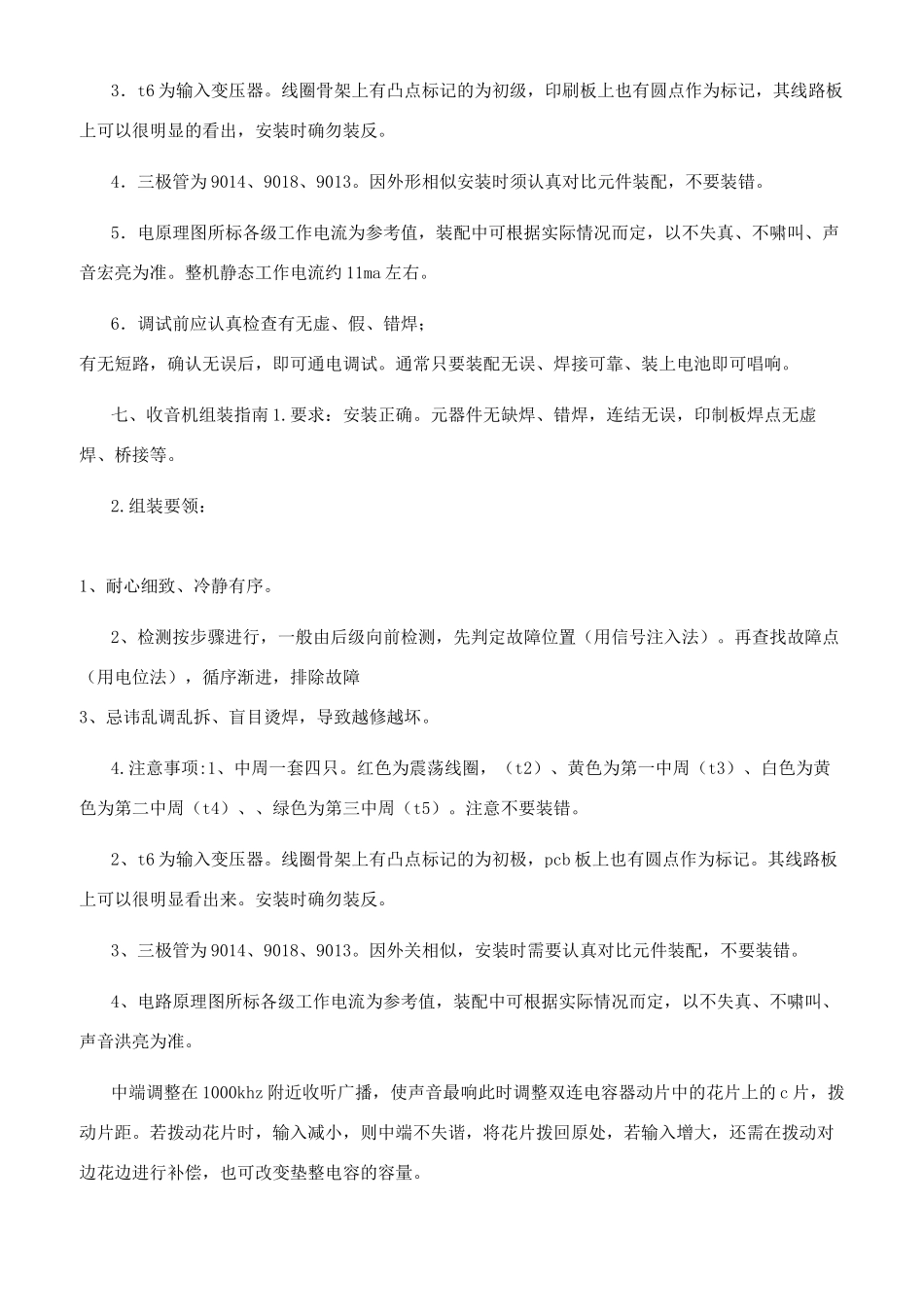

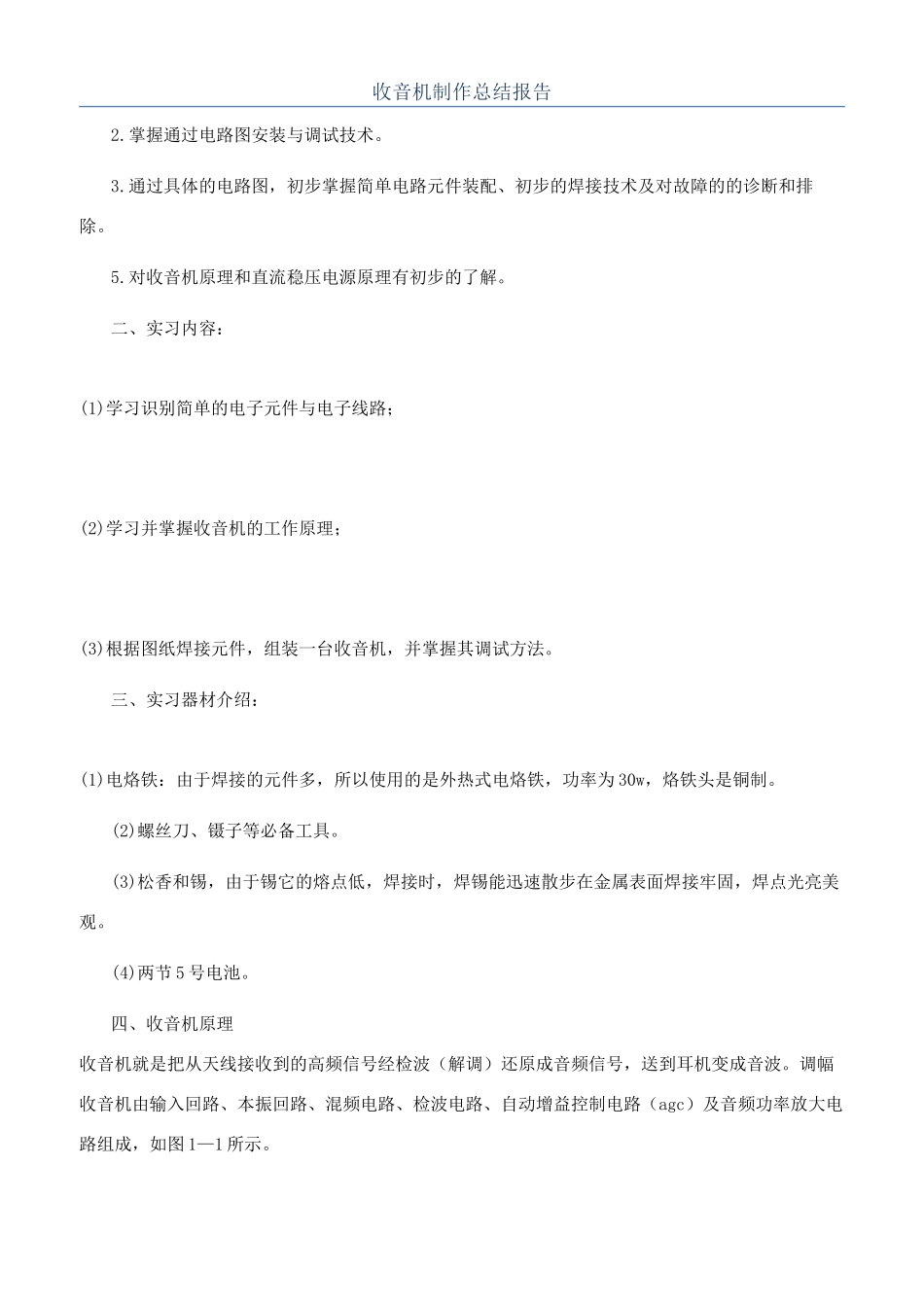

收音机制作总结报告2.掌握通过电路图安装与调试技术。3.通过具体的电路图，初步掌握简单电路元件装配、初步的焊接技术及对故障的的诊断和排除。5.对收音机原理和直流稳压电源原理有初步的了解。二、实习内容：(1)学习识别简单的电子元件与电子线路；(2)学习并掌握收音机的工作原理；(3)根据图纸焊接元件，组装一台收音机，并掌握其调试方法。三、实习器材介绍：(1)电烙铁：由于焊接的元件多，所以使用的是外热式电烙铁，功率为 30w，烙铁头是铜制。(2)螺丝刀、镊子等必备工具。(3)松香和锡，由于锡它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。(4)两节 5 号电池。四、收音机原理收音机就是把从天线接收到的高频信号经检波（解调）还原成音频信号，送到耳机变成音波。调幅收音机由输入回路、本振回路、混频电路、检波电路、自动增益控制电路（agc）及音频功率放大电路组成，如图 1—1 所示。输入回路由天线线圈和可变电容构成，本振回路由本振线圈和可变电容构成，本振信号经内部混频器，与输入信号相混合。混频信号经中周和 455khz 陶瓷滤波器构成的中频选择回路得到中频信号。至此，电台的信号就变成了以中频 455khz 为载波的调幅波。图 1—1 调幅收音机原理框图中频信号进行中频放大，再经过检波得到音频信号，经功率放大输出，耦合到扬声器，还原为声音。其中，中放电路增益受 agc 自动控制增益控制，以保持在电台信号不同时，自动调节增益，获得一致的收听效果。五、产品参数：频率范围:535-1605khz；中频频率：465khz灵敏度：≤1.5mv/m（26dbs/n）选择性：≥20db±9khz工作电压：3v（2 节 5 号电池)静态电流：无讯号时≤20ma输出功率：≥180mw（10%失真度）外型尺寸：124×76×27mm六、原理图收音机安装注意事项：1．ds05-7b 型套件为 3v 低压全硅管袖珍式七管超外差式收音机,外形尺寸为 124×76×27mm。为使初学者能一次装配成功、少走弯路，务请在动手装配前认真阅读该“装配说明”。2．中周和振荡一套四只。红色为振荡线圈（t2）、黄色为第一中周（t3）、白色为第二中周（t4）、绿色为第三中周（t5），请注意不要装错。3．t6 为输入变压器。线圈骨架上有凸点标记的为初级，印刷板上也有圆点作为标记，其线路板上可以很明显的看出，安装时确勿装反。4．三极管为 9014、9018、9013。因外形相似安装时须认真对比元件装配，不要装错。5．电原理图所标各级工作电流为参考值，装配中可根据实际情...
