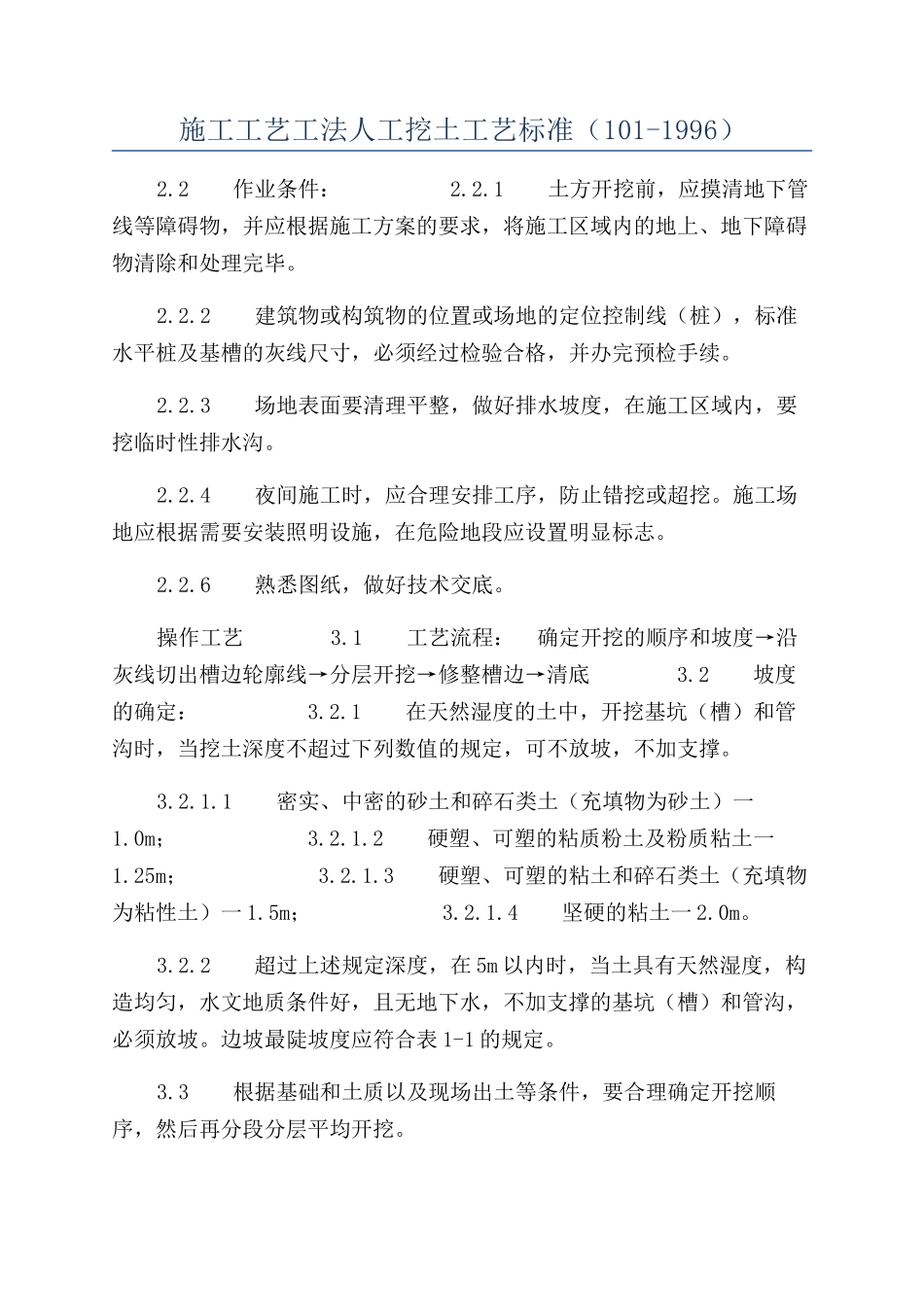

施工工艺工法人工挖土工艺标准（101-1996）

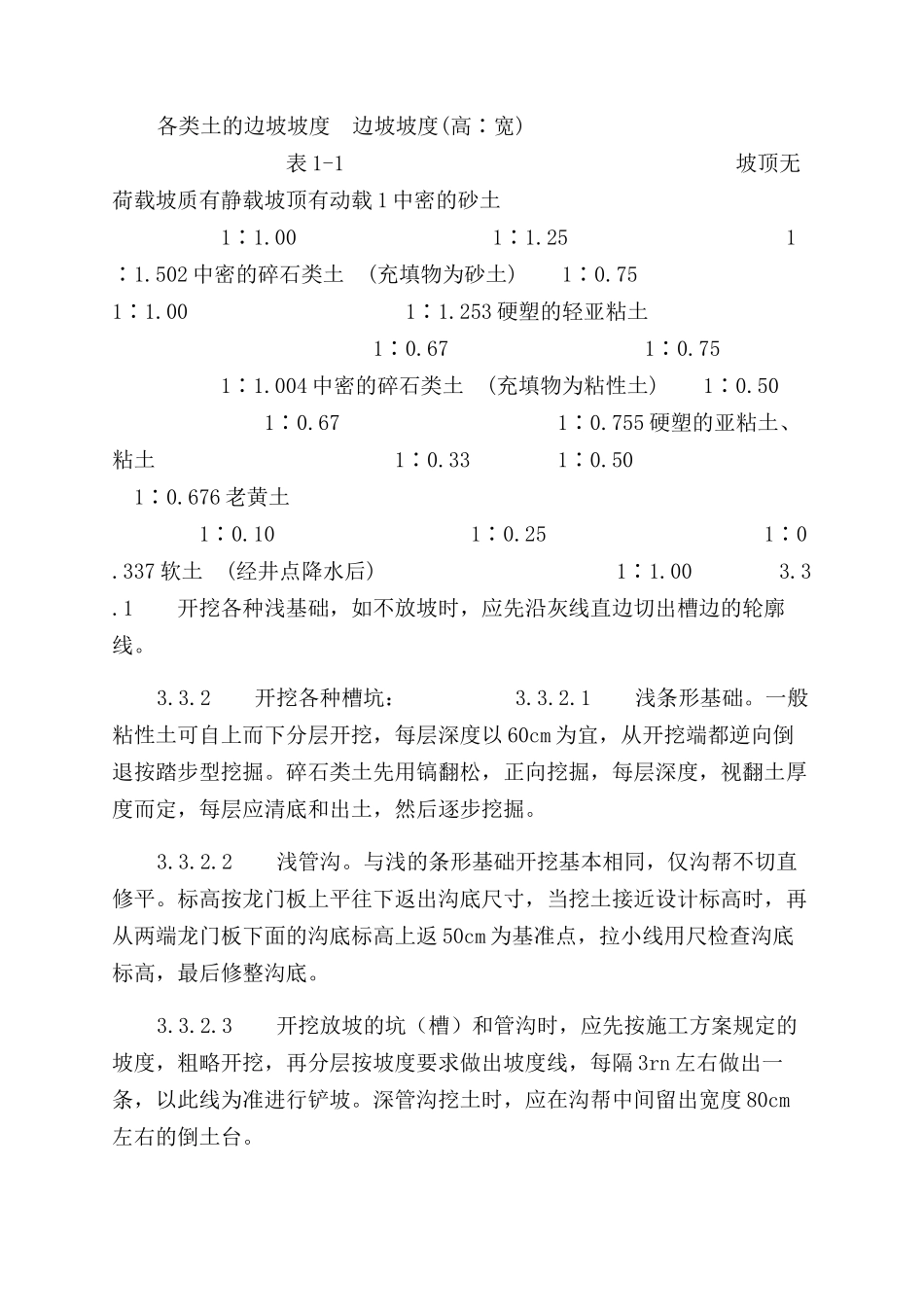

施工工艺工法人工挖土工艺标准（101-1996）2.2 作业条件： 2.2.1 土方开挖前，应摸清地下管线等障碍物，并应根据施工方案的要求，将施工区域内的地上、地下障碍物清除和处理完毕。2.2.2 建筑物或构筑物的位置或场地的定位控制线（桩），标准水平桩及基槽的灰线尺寸，必须经过检验合格，并办完预检手续。2.2.3 场地表面要清理平整，做好排水坡度，在施工区域内，要挖临时性排水沟。2.2.4 夜间施工时，应合理安排工序，防止错挖或超挖。施工场地应根据需要安装照明设施，在危险地段应设置明显标志。2.2.6 熟悉图纸，做好技术交底。操作工艺 3.1 工艺流程： 确定开挖的顺序和坡度→沿灰线切出槽边轮廓线→分层开挖→修整槽边→清底 3.2 坡度的确定： 3.2.1 在天然湿度的土中，开挖基坑（槽）和管沟时，当挖土深度不超过下列数值的规定，可不放坡，不加支撑。3.2.1.1 密实、中密的砂土和碎石类土（充填物为砂土）一1.0m； 3.2.1.2 硬塑、可塑的粘质粉土及粉质粘土一1.25m； 3.2.1.3 硬塑、可塑的粘土和碎石类土（充填物为粘性土）一 1.5m； 3.2.1.4 坚硬的粘土一 2.0m。3.2.2 超过上述规定深度，在 5m 以内时，当土具有天然湿度，构造均匀，水文地质条件好，且无地下水，不加支撑的基坑（槽）和管沟，必须放坡。边坡最陡坡度应符合表 1-1 的规定。3.3 根据基础和土质以及现场出土等条件，要合理确定开挖顺序，然后再分段分层平均开挖。各类土的边坡坡度 边坡坡度(高∶宽) 表 1-1 坡顶无荷载坡质有静载坡顶有动载 1 中密的砂土 1∶1.00 1∶1.25 1∶1.502 中密的碎石类土 (充填物为砂土) 1∶0.75 1∶1.00 1∶1.253 硬塑的轻亚粘土 1∶0.67 1∶0.75 1∶1.004 中密的碎石类土 (充填物为粘性土) 1∶0.50 1∶0.67 1∶0.755 硬塑的亚粘土、粘土 1∶0.33 1∶0.50 1∶0.676 老黄土 1∶0.10 1∶0.25 1∶0.337 软土 (经井点降水后) 1∶1.00 3.3.1 开挖各种浅基础，如不放坡时，应先沿灰线直边切出槽边的轮廓线。3.3.2 开挖各种槽坑： 3.3.2.1 浅条形基础。一般粘性土可自上而下分层开挖，每层深度以 60cm 为宜，从开挖端都逆向倒退按踏步型挖掘。碎石类土先用镐翻松，正向挖掘，每层深度，视翻土厚度而定，每层应清底和出土，然后逐步挖掘。3.3.2.2 浅管沟。与浅的条形基础开挖基本相同，仅沟帮不切直修平。标高按龙门板上平往下返出沟底尺寸，当挖土接近设计标高时，再从两端龙门板下面...
