施工工艺工法基土钎探工艺标准（103-1996）

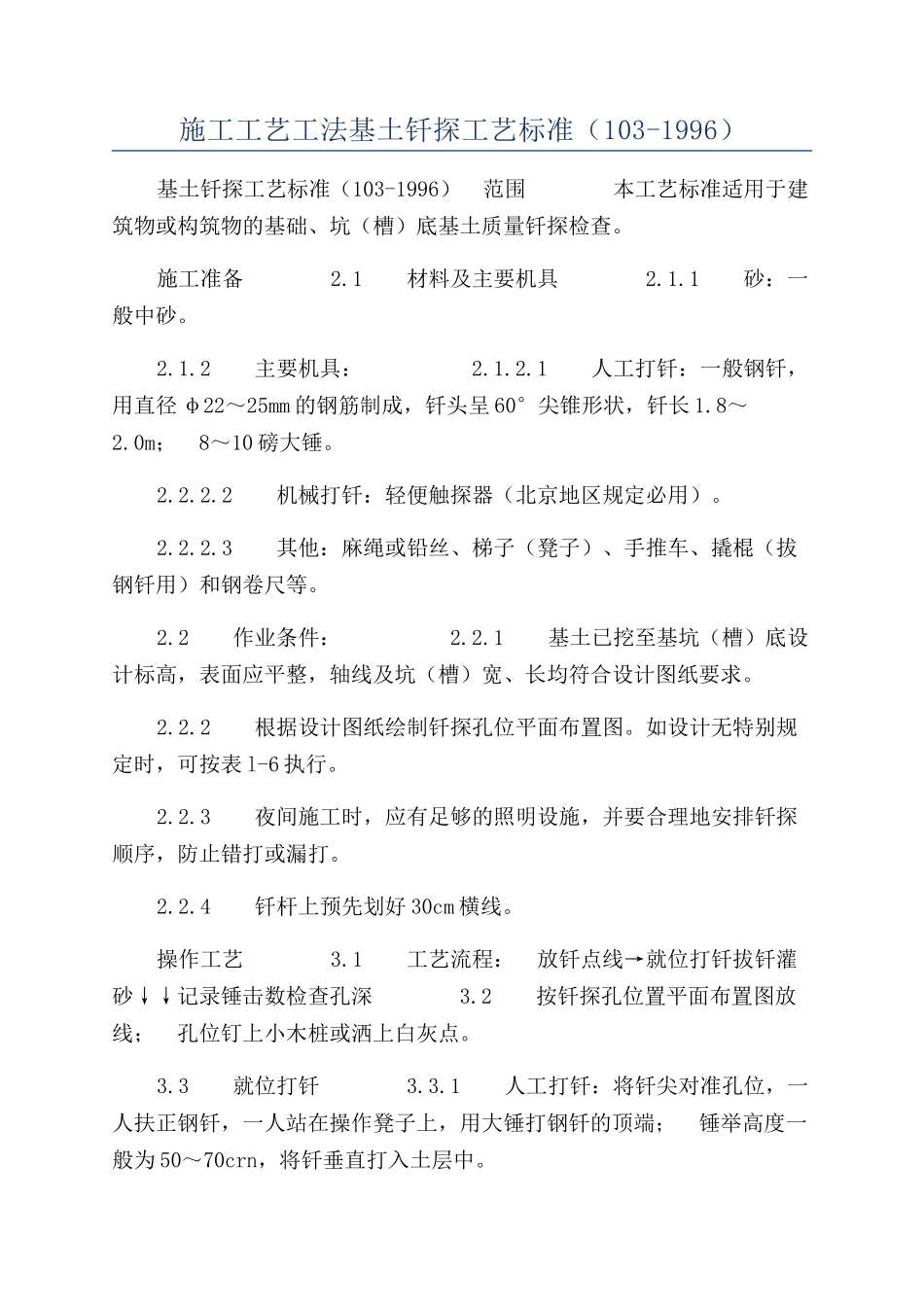

施工工艺工法基土钎探工艺标准（103-1996）基土钎探工艺标准（103-1996） 范围 本工艺标准适用于建筑物或构筑物的基础、坑（槽）底基土质量钎探检查。施工准备 2.1 材料及主要机具 2.1.1 砂：一般中砂。2.1.2 主要机具： 2.1.2.1 人工打钎：一般钢钎，用直径 φ22～25mm 的钢筋制成，钎头呈 60°尖锥形状，钎长 1.8～2.0m； 8～10 磅大锤。2.2.2.2 机械打钎：轻便触探器（北京地区规定必用）。2.2.2.3 其他：麻绳或铅丝、梯子（凳子）、手推车、撬棍（拔钢钎用）和钢卷尺等。2.2 作业条件： 2.2.1 基土已挖至基坑（槽）底设计标高，表面应平整，轴线及坑（槽）宽、长均符合设计图纸要求。2.2.2 根据设计图纸绘制钎探孔位平面布置图。如设计无特别规定时，可按表 l-6 执行。2.2.3 夜间施工时，应有足够的照明设施，并要合理地安排钎探顺序，防止错打或漏打。2.2.4 钎杆上预先划好 30cm 横线。操作工艺 3.1 工艺流程： 放钎点线→就位打钎拔钎灌砂↓↓记录锤击数检查孔深 3.2 按钎探孔位置平面布置图放线； 孔位钉上小木桩或洒上白灰点。3.3 就位打钎 3.3.1 人工打钎：将钎尖对准孔位，一人扶正钢钎，一人站在操作凳子上，用大锤打钢钎的顶端； 锤举高度一般为 50～70crn，将钎垂直打入土层中。3.3.2 机械打钎：将触探杆尖对准孔位，再把穿心锤会在钎杆上，扶正钎杆，拉起穿心锤，使其自由下落，锤距为 50cm，把触探杆垂直打入土层中。3.4 记录锤击数。钎杆每打入土层 30cm 时，记录一吹锤击数。钎探深度如设计无规定时，一般按表 l-6 执行。3.5 拔钎：用麻绳或铅丝将钎杆绑好，留出活套，套内插入撬棍或铁管，利用杠杆原理，将钎拔出。每拔出一段将绳套往下移一段，依此类推，直至完全拔出为止。3.6 移位：将钎杆或触探器搬到下一孔位，以便继续打钎。3.7 灌砂：打完的钎孔，经过质量检查人员和有关工长检查孔深与记录无误后，即可进行灌砂。灌砂时，每填入 30cm 左右可用木棍或钢筋棒捣实一次。灌砂有两种形式，一种是每孔打完或几孔打完后及时灌砂； 另一种是每天打完后，统一灌砂一次。3.9 冬、雨期施工： 3.9.1 基土受雨后，不得进行钎探。3.9.2 基土在冬季钎探时，每打几孔后及时掀盖保温材料一次，不得大面积掀盖，以免基土受冻。质量标准 4.1 保证项目： 钎探深度必须符合要求，锤击数记录准确，不得作假。4.2 基本项目 4.2.1 钎位基本准确，探孔不得遗漏。4.2.2 钎孔灌砂应...
