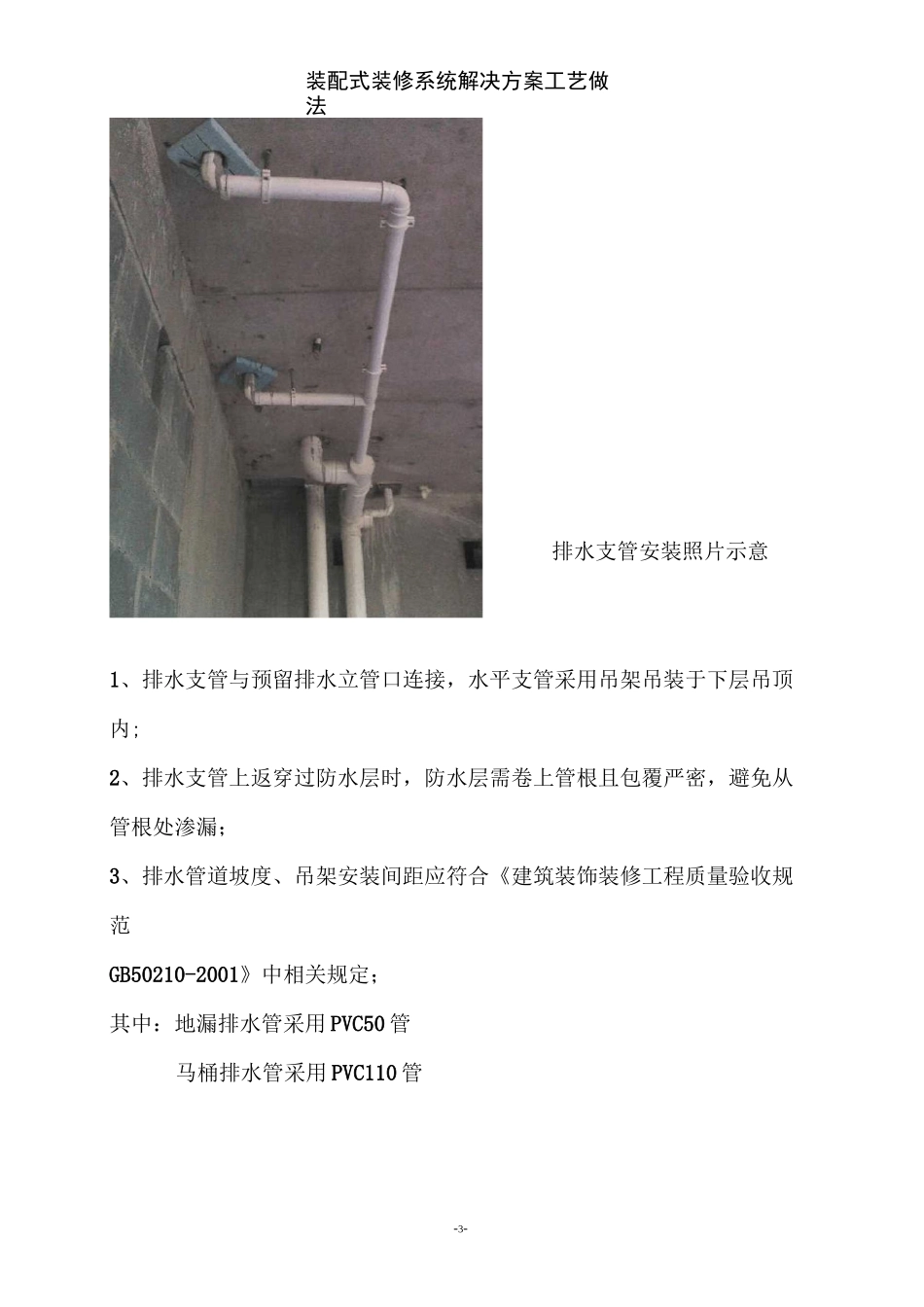

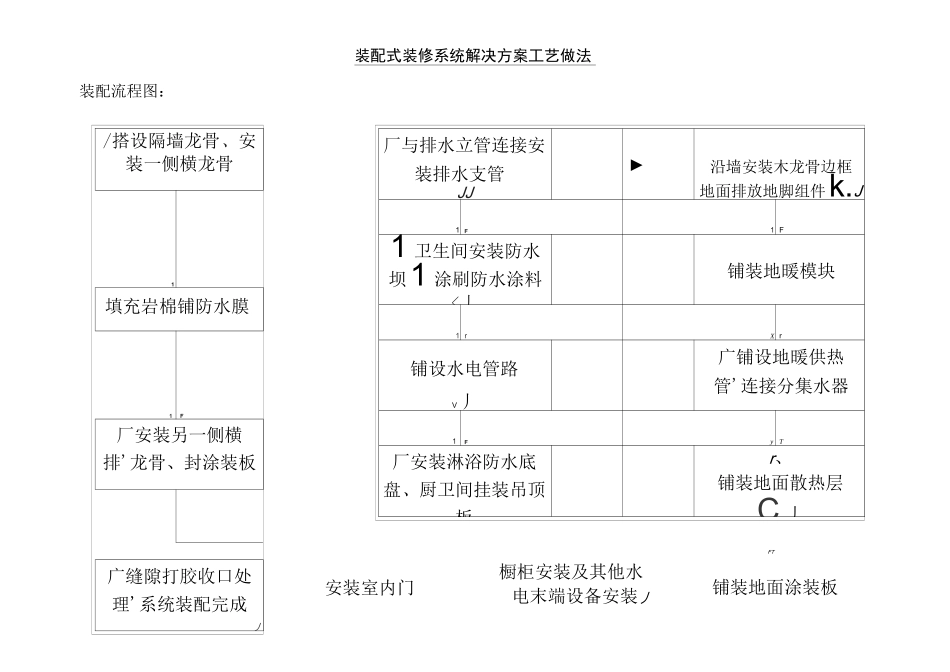

装配式装修系统解决方案工艺做法/搭设隔墙龙骨、安装一侧横龙骨1填充岩棉铺防水膜1F厂安装另一侧横排'龙骨、封涂装板广缝隙打胶收口处理'系统装配完成丿装配流程图：厂与排水立管连接安装排水支管JJ►沿墙安装木龙骨边框地面排放地脚组件k.J1F1 F1 卫生间安装防水坝1 涂刷防水涂料<丿铺装地暖模块1 rX r铺设水电管路V丿广铺设地暖供热管'连接分集水器1FyT厂安装淋浴防水底盘、厨卫间挂装吊顶板r、铺装地面散热层C 丿FT安装室内门橱柜安装及其他水电末端设备安装丿铺装地面涂装板装配式装修系统解决方案工艺做法-2-快装轻质隔墙做法:3 横向龙骨 100 结构基础层1、按照设计方案，沿顶地弹出隔墙的宽度线；2、按弹线位置固定天地龙骨及边框龙骨，采用满打结构胶粘接，并用膨胀螺丝固定，固定点距天地龙骨端头间距 20mm，中间间隔 400mm；3、竖向龙骨安装于天地龙骨槽内，安装间距 400mm，门、窗口位置采用双排竖向龙骨，以增加强度；4、安装一侧横向龙骨，第一排横向龙骨距顶面 300mm，第三排横向龙骨距地面 1360mm，第五排横向龙骨距地面 300mm，其余两排距离均分；5、安装空调、电视的位置用表面涂刷防火涂料大芯板进行加固；龙骨框架的安装示意图:1 天地龙骨 2 竖向龙骨龙骨框架安装照片示意装配式装修系统解决方案工艺做法-3-1、排水支管与预留排水立管口连接，水平支管采用吊架吊装于下层吊顶内;2、排水支管上返穿过防水层时，防水层需卷上管根且包覆严密，避免从管根处渗漏；3、排水管道坡度、吊架安装间距应符合《建筑装饰装修工程质量验收规范GB50210-2001》中相关规定；其中：地漏排水管采用 PVC50 管马桶排水管采用 PVC110 管排水支管安装照片示意装配式装修系统解决方案工艺做法-4-防水坝安装照片示意1、沿卫生间新建隔墙安装 300mm高防水坝；2、防水坝与结构地面相接处，用水泥砂浆抹八字脚；3、在结构墙面、地面及防水坝表面涂刷第一道涂膜防水涂料，防水涂料厚度需达到 1.5mm 厚；其中：防水坝采用 8mm 厚硅酸钙板防水涂料采用 JS-II 型4、采用 PVC 材料做成整体防水层，铺设在地暖模块上层，形成第二道防水层。穿过防水层的立管处，防水层形成环状突起并包覆住管根。装配式装修系统解决方案工艺做法-5-1、在间距 400mm 的两根竖向龙骨之间，安装横向龙骨，PVC 接线盒固定于横向龙骨上，PVC 管用管卡固定牢固；2、卫生间内 PVC 接线盒安装时与涂装板墙面平，用玻璃胶对边口进行封闭，以防水汽进入...
