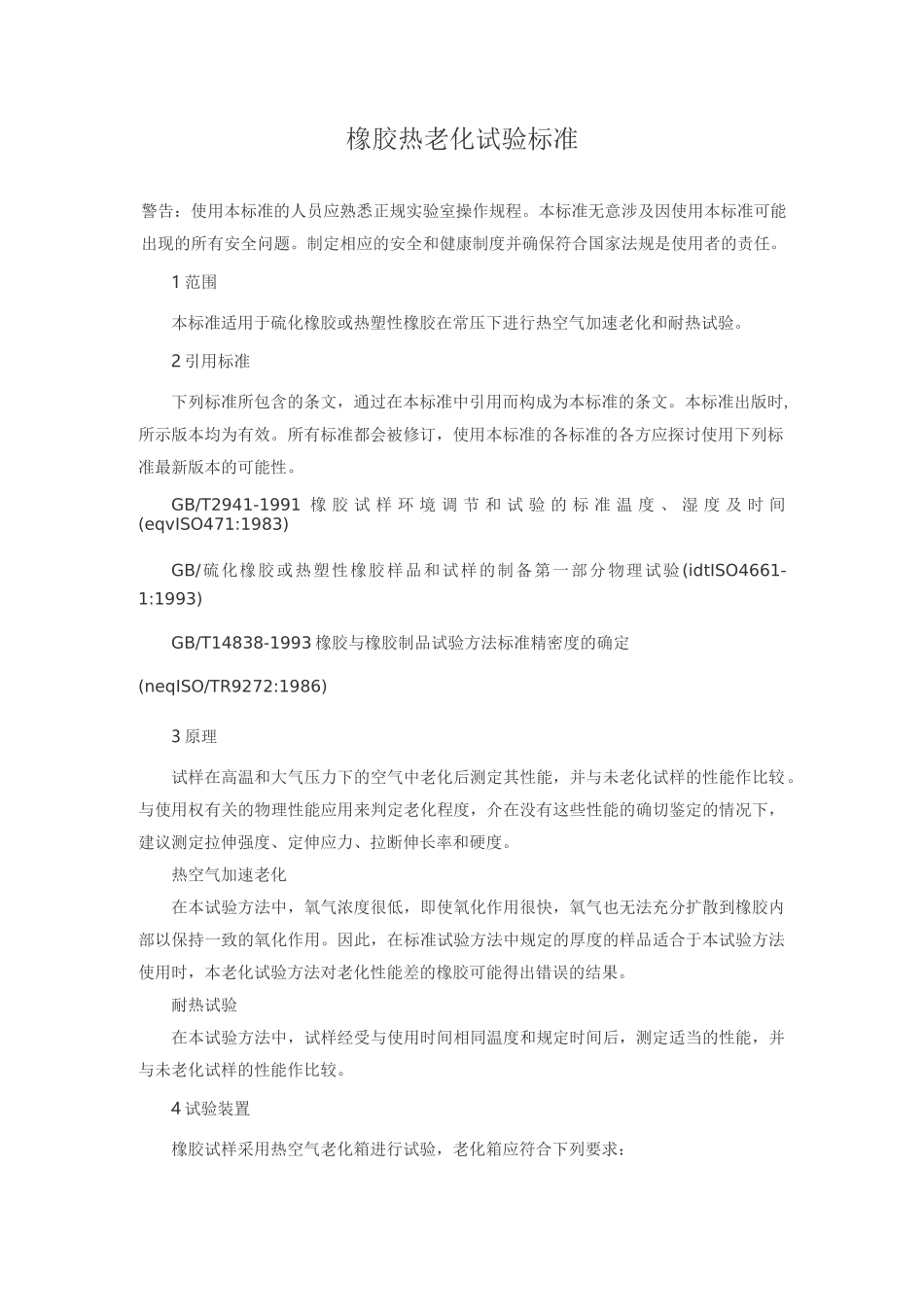

橡胶热老化试验标准警告：使用本标准的人员应熟悉正规实验室操作规程。本标准无意涉及因使用本标准可能出现的所有安全问题。制定相应的安全和健康制度并确保符合国家法规是使用者的责任。1 范围本标准适用于硫化橡胶或热塑性橡胶在常压下进行热空气加速老化和耐热试验。2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订，使用本标准的各标准的各方应探讨使用下列标准最新版本的可能性。GB/T2941-1991 橡 胶 试 样 环 境 调 节 和 试 验 的 标 准 温 度 、 湿 度 及 时 间(eqvISO471:1983)GB/硫化橡胶或热塑性橡胶样品和试样的制备第一部分物理试验 (idtISO4661-1:1993)GB/T14838-1993 橡胶与橡胶制品试验方法标准精密度的确定(neqISO/TR9272:1986)3 原理试样在高温和大气压力下的空气中老化后测定其性能，并与未老化试样的性能作比较。与使用权有关的物理性能应用来判定老化程度，介在没有这些性能的确切鉴定的情况下，建议测定拉伸强度、定伸应力、拉断伸长率和硬度。热空气加速老化在本试验方法中，氧气浓度很低，即使氧化作用很快，氧气也无法充分扩散到橡胶内部以保持一致的氧化作用。因此，在标准试验方法中规定的厚度的样品适合于本试验方法使用时，本老化试验方法对老化性能差的橡胶可能得出错误的结果。耐热试验在本试验方法中，试样经受与使用时间相同温度和规定时间后，测定适当的性能，并与未老化试样的性能作比较。4 试验装置橡胶试样采用热空气老化箱进行试验，老化箱应符合下列要求：a)具有强制空气循环装置，空气流速 s〜s,试样的最小表面积正对气流以避免干扰空气流速;b）老化箱的尺寸大小应满足样品的总体积不超过老化箱有效容积的 10%,悬挂试样的间距至少中华人民共和国国家质量监督检验检疫总局 2001-08-28 批准 2002-05-01 实施为 10mm,试样与老化箱壁至少相距 50mm；C）必须有温度控制装置，保证试样的温度保持在规定的试验温度的公差范围内；d）加热室内有测温装置记录实际加热温度；e）在加热室结构中不得使用钢或铜合金；f）老化箱的空气置换次数为每小时三到十次；g）空气进入老化箱前应加热到老化箱规定的试验温度的公差范围内。5 试样试样制备应符合 GB/的规定。热空气加速老化和耐热试验使用按 GB/T2941 的规定进行状态调节后的试样，不使用完整的制品或试片。老化后的试样不能进行机械、化学或...
