浅析泵站工程进水流道的选型和设计

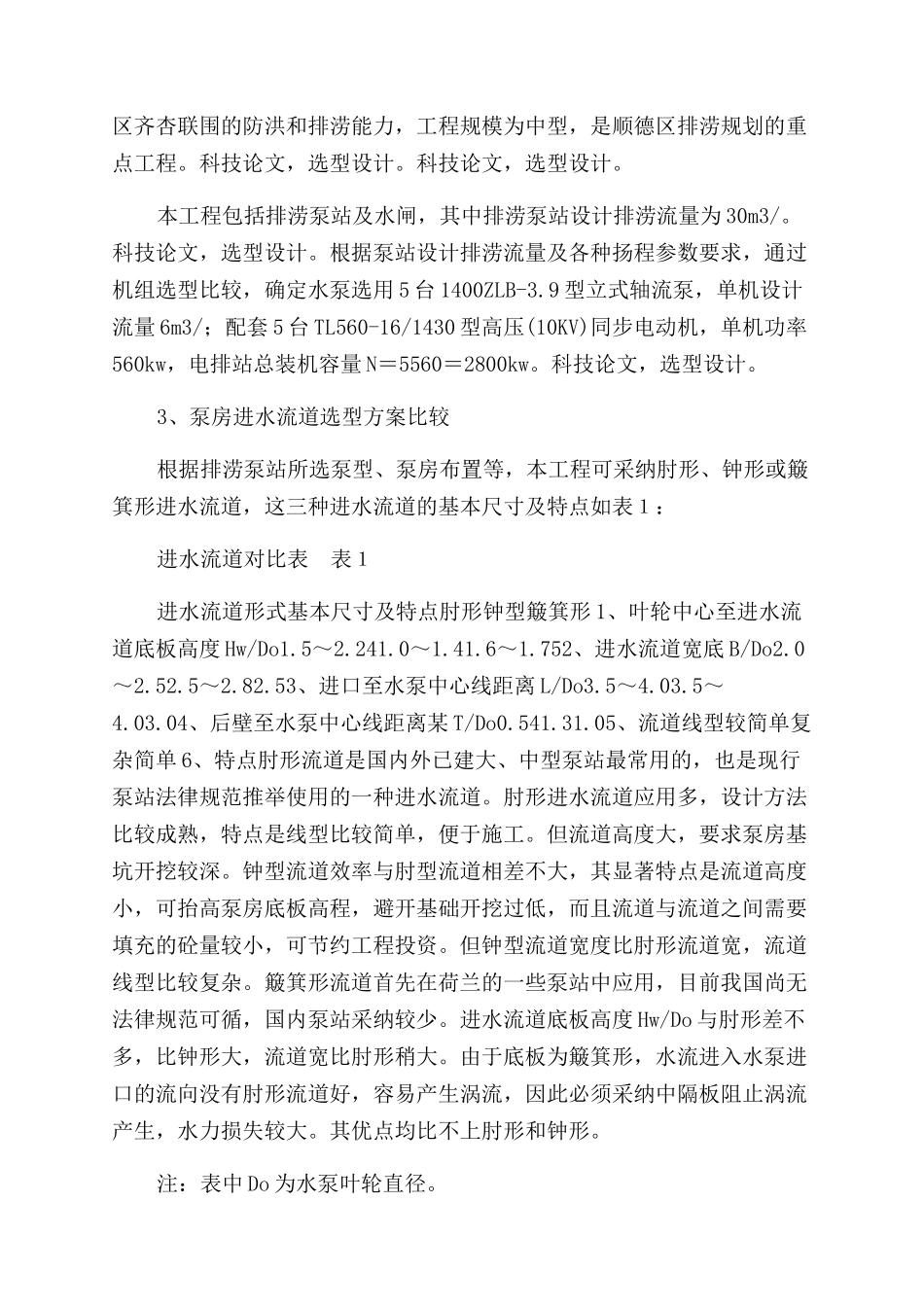

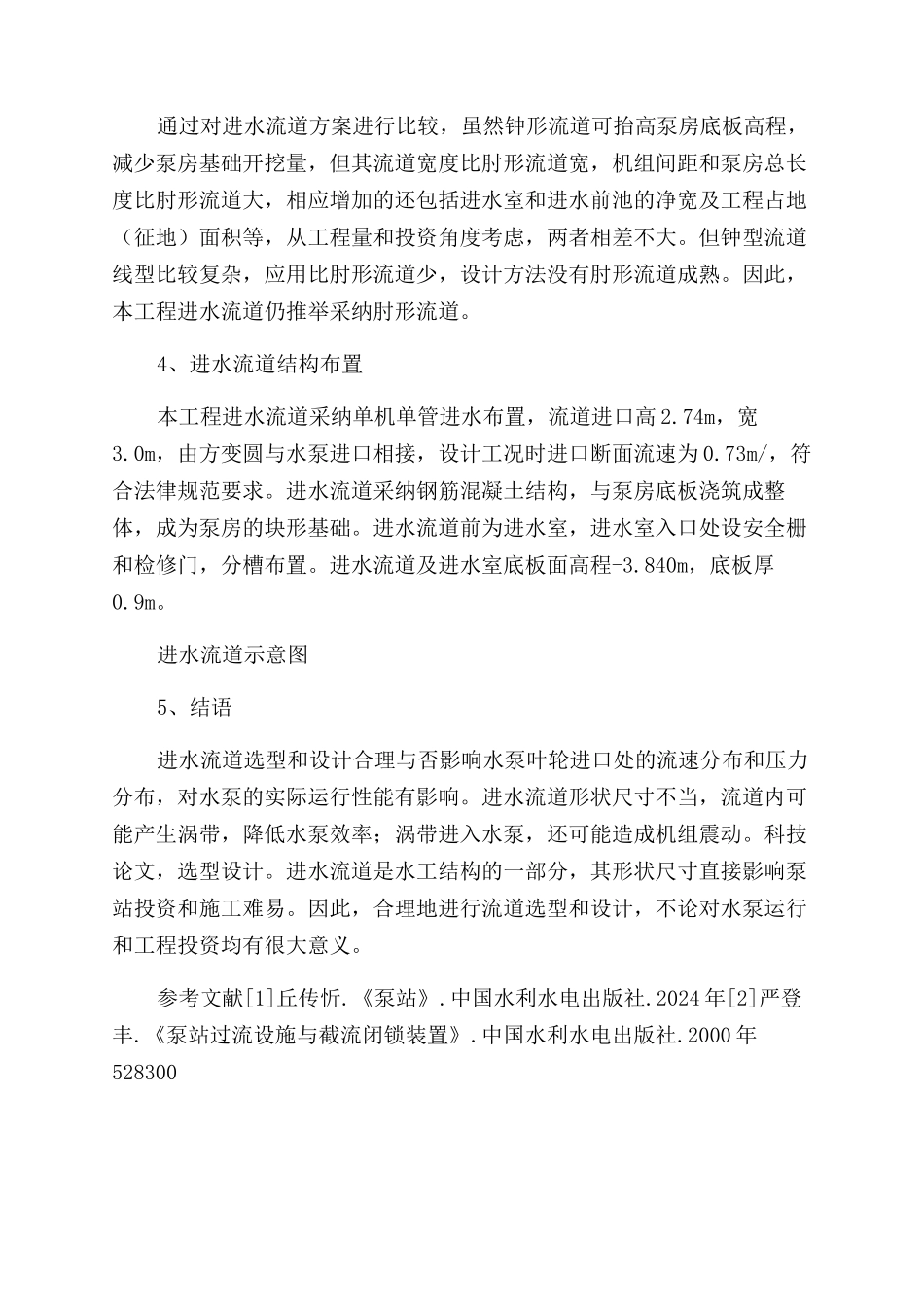

浅析泵站工程进水流道的选型和设计论文导读：大中型泵站工程中。多将进水池和进水管合为进水流道。选型设计，浅析泵站工程进水流道的选型和设计。关键词：泵站工程，进水流道，选型设计1、前言大中型泵站工程中，由于工程的重要性，进水条件要求高，多将进水池和进水管合为进水流道。进水流道是泵房内部水泵进口渐缩段（泵吸水室、泵底座）之前的过流部分，采纳钢筋混凝土现浇于泵房之中，并与泵房底板成整体，成为泵房的块形基础。进水流道按水流方向可分为单向进水流道和双向进水流道；单向进水流道按形状又有肘形弯管型、平面蜗壳（钟形）型及其他型式（如室型等）。进水流道一般应满足以下要求：① 水力损失小；② 过流平顺，各种工况下流道内不产生涡带，更不允许涡带进入水泵；③ 线型简单、施工方便；④ 尺寸合理，满足泵房土建和结构设计要求，尽可能减少流道宽度和开挖深度，以减少工程投资。下面以佛山市顺德区东海上闸站工程为例，浅谈一下对泵站进水流道的选型和设计的一些体会。2、工程概况东海上闸站工程位于佛山市顺德区杏坛镇西北面，属于齐杏联围，内接东海大河，外排甘竹溪。科技论文，选型设计。工程站址位于齐杏联围桩号 51+776、东海大河与甘竹溪的汇口处。本工程的任务主要是提高顺德区齐杏联围的防洪和排涝能力，工程规模为中型，是顺德区排涝规划的重点工程。科技论文，选型设计。科技论文，选型设计。本工程包括排涝泵站及水闸，其中排涝泵站设计排涝流量为 30m3/。科技论文，选型设计。根据泵站设计排涝流量及各种扬程参数要求，通过机组选型比较，确定水泵选用 5 台 1400ZLB-3.9 型立式轴流泵，单机设计流量 6m3/；配套 5 台 TL560-16/1430 型高压(10KV)同步电动机，单机功率560kw，电排站总装机容量 N＝5560＝2800kw。科技论文，选型设计。3、泵房进水流道选型方案比较根据排涝泵站所选泵型、泵房布置等，本工程可采纳肘形、钟形或簸箕形进水流道，这三种进水流道的基本尺寸及特点如表１：进水流道对比表 表１进水流道形式基本尺寸及特点肘形钟型簸箕形 1、叶轮中心至进水流道底板高度 Hw/Do1.5～2.241.0～1.41.6～1.752、进水流道宽底 B/Do2.0～2.52.5～2.82.53、进口至水泵中心线距离 L/Do3.5～4.03.5～4.03.04、后壁至水泵中心线距离某 T/Do0.541.31.05、流道线型较简单复杂简单 6、特点肘形流道是国内外已建大、中型泵站最常用的，也是现行泵站法律规范推举使用的一种进水流道。肘形进水流...
