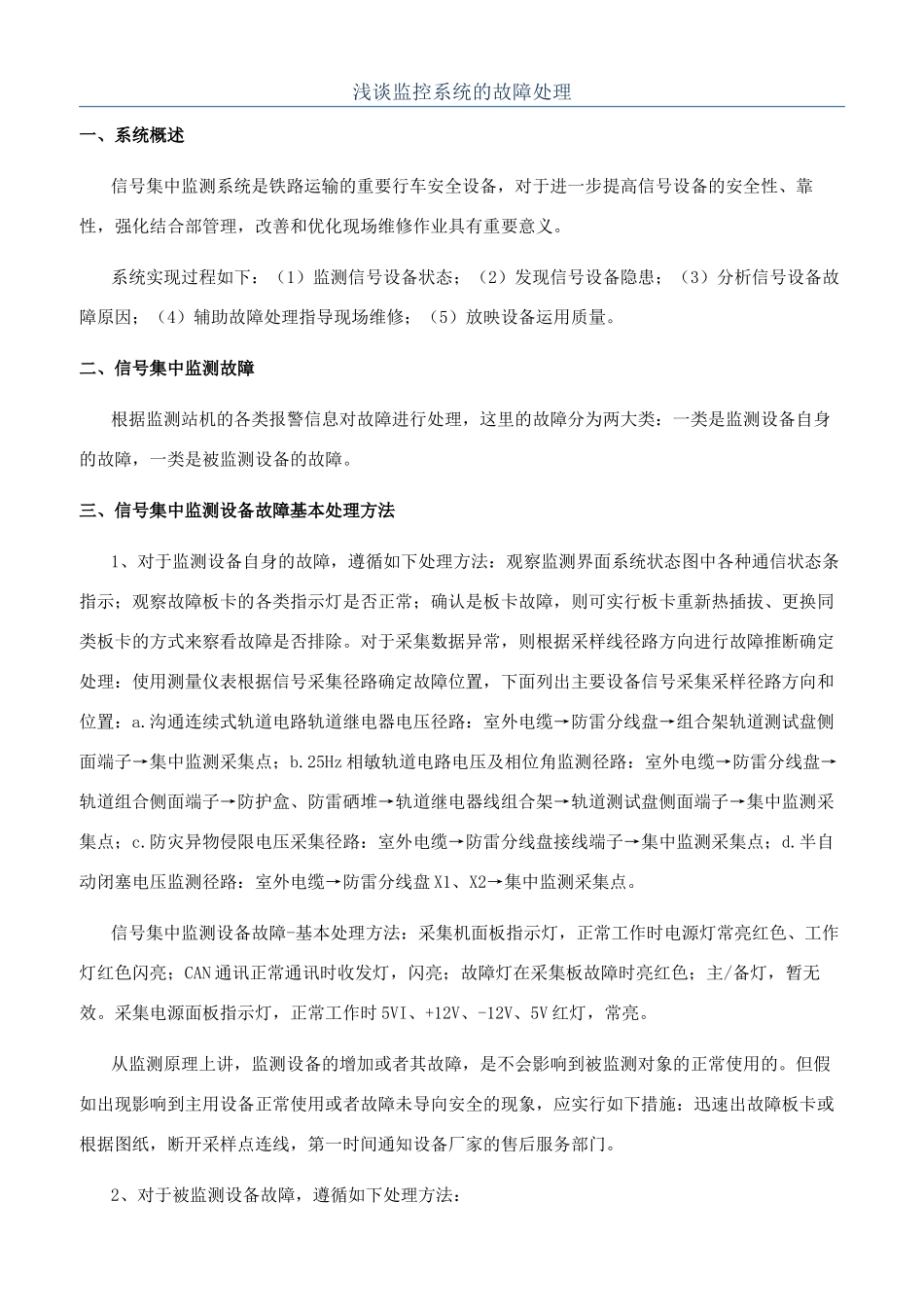

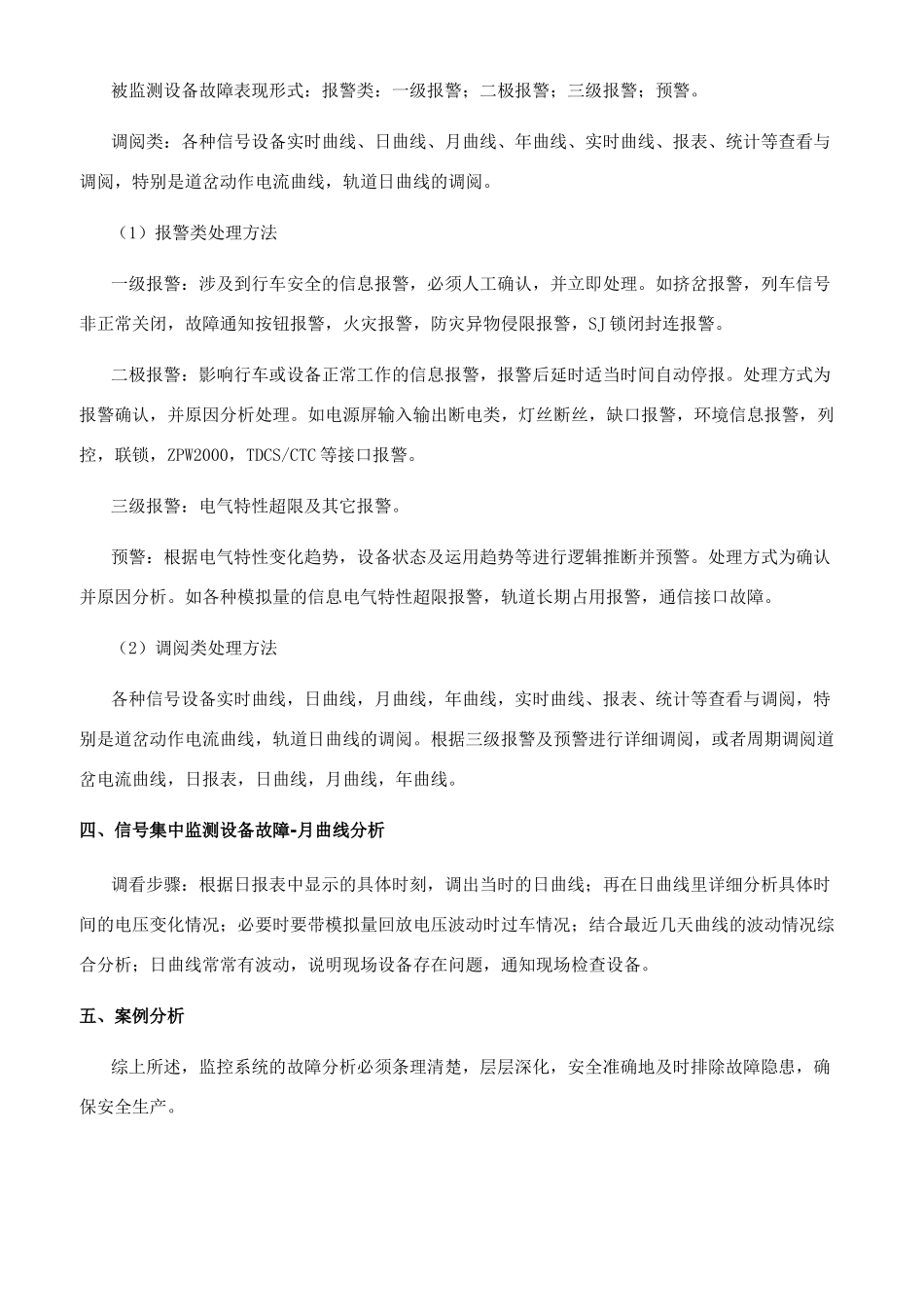

浅谈监控系统的故障处理一、系统概述信号集中监测系统是铁路运输的重要行车安全设备，对于进一步提高信号设备的安全性、靠性，强化结合部管理，改善和优化现场维修作业具有重要意义。系统实现过程如下：（1）监测信号设备状态；（2）发现信号设备隐患；（3）分析信号设备故障原因；（4）辅助故障处理指导现场维修；（5）放映设备运用质量。二、信号集中监测故障根据监测站机的各类报警信息对故障进行处理，这里的故障分为两大类：一类是监测设备自身的故障，一类是被监测设备的故障。三、信号集中监测设备故障基本处理方法1、对于监测设备自身的故障，遵循如下处理方法：观察监测界面系统状态图中各种通信状态条指示；观察故障板卡的各类指示灯是否正常；确认是板卡故障，则可实行板卡重新热插拔、更换同类板卡的方式来察看故障是否排除。对于采集数据异常，则根据采样线径路方向进行故障推断确定处理：使用测量仪表根据信号采集径路确定故障位置，下面列出主要设备信号采集采样径路方向和位置：a.沟通连续式轨道电路轨道继电器电压径路：室外电缆→防雷分线盘→组合架轨道测试盘侧面端子→集中监测采集点；b.25Hz 相敏轨道电路电压及相位角监测径路：室外电缆→防雷分线盘→轨道组合侧面端子→防护盒、防雷硒堆→轨道继电器线组合架→轨道测试盘侧面端子→集中监测采集点；c.防灾异物侵限电压采集径路：室外电缆→防雷分线盘接线端子→集中监测采集点；d.半自动闭塞电压监测径路：室外电缆→防雷分线盘 X1、X2→集中监测采集点。信号集中监测设备故障-基本处理方法：采集机面板指示灯，正常工作时电源灯常亮红色、工作灯红色闪亮；CAN 通讯正常通讯时收发灯，闪亮；故障灯在采集板故障时亮红色；主/备灯，暂无效。采集电源面板指示灯，正常工作时 5VI、+12V、-12V、5V 红灯，常亮。从监测原理上讲，监测设备的增加或者其故障，是不会影响到被监测对象的正常使用的。但假如出现影响到主用设备正常使用或者故障未导向安全的现象，应实行如下措施：迅速出故障板卡或根据图纸，断开采样点连线，第一时间通知设备厂家的售后服务部门。2、对于被监测设备故障，遵循如下处理方法：被监测设备故障表现形式：报警类：一级报警；二极报警；三级报警；预警。调阅类：各种信号设备实时曲线、日曲线、月曲线、年曲线、实时曲线、报表、统计等查看与调阅，特别是道岔动作电流曲线，轨道日曲线的调阅。（1）报警类处理方法一级报警：涉及到行车安全的信息报...
