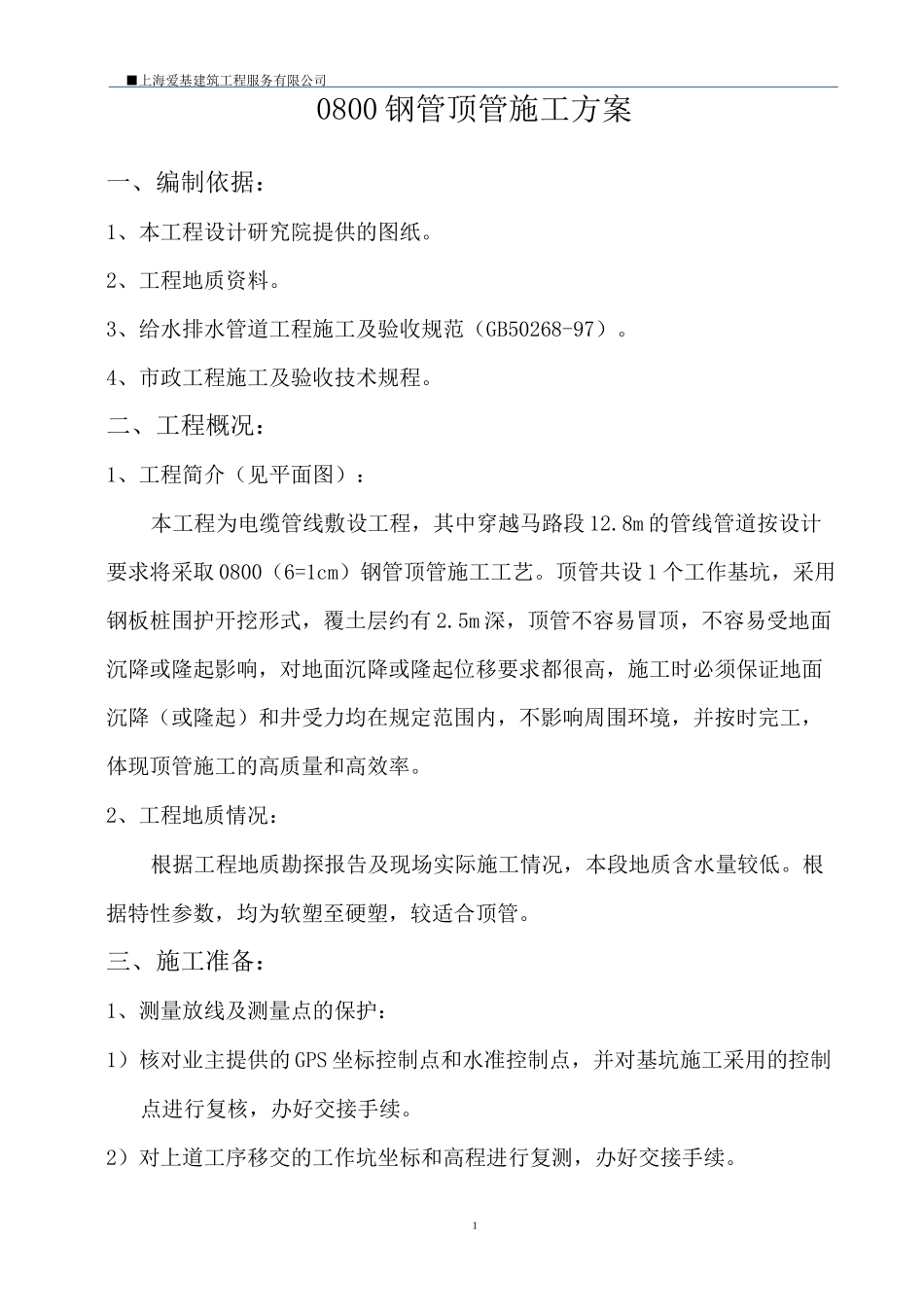

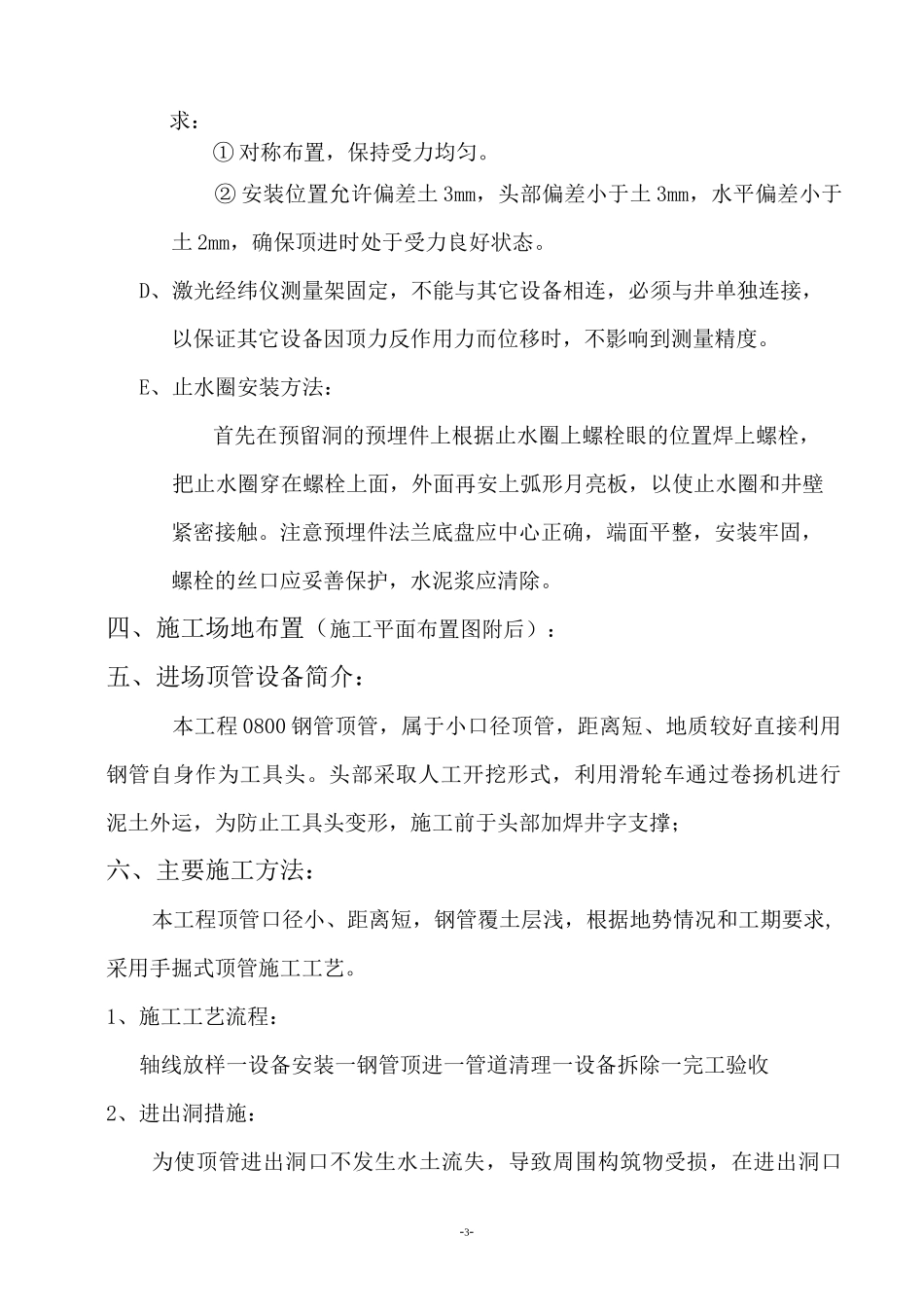

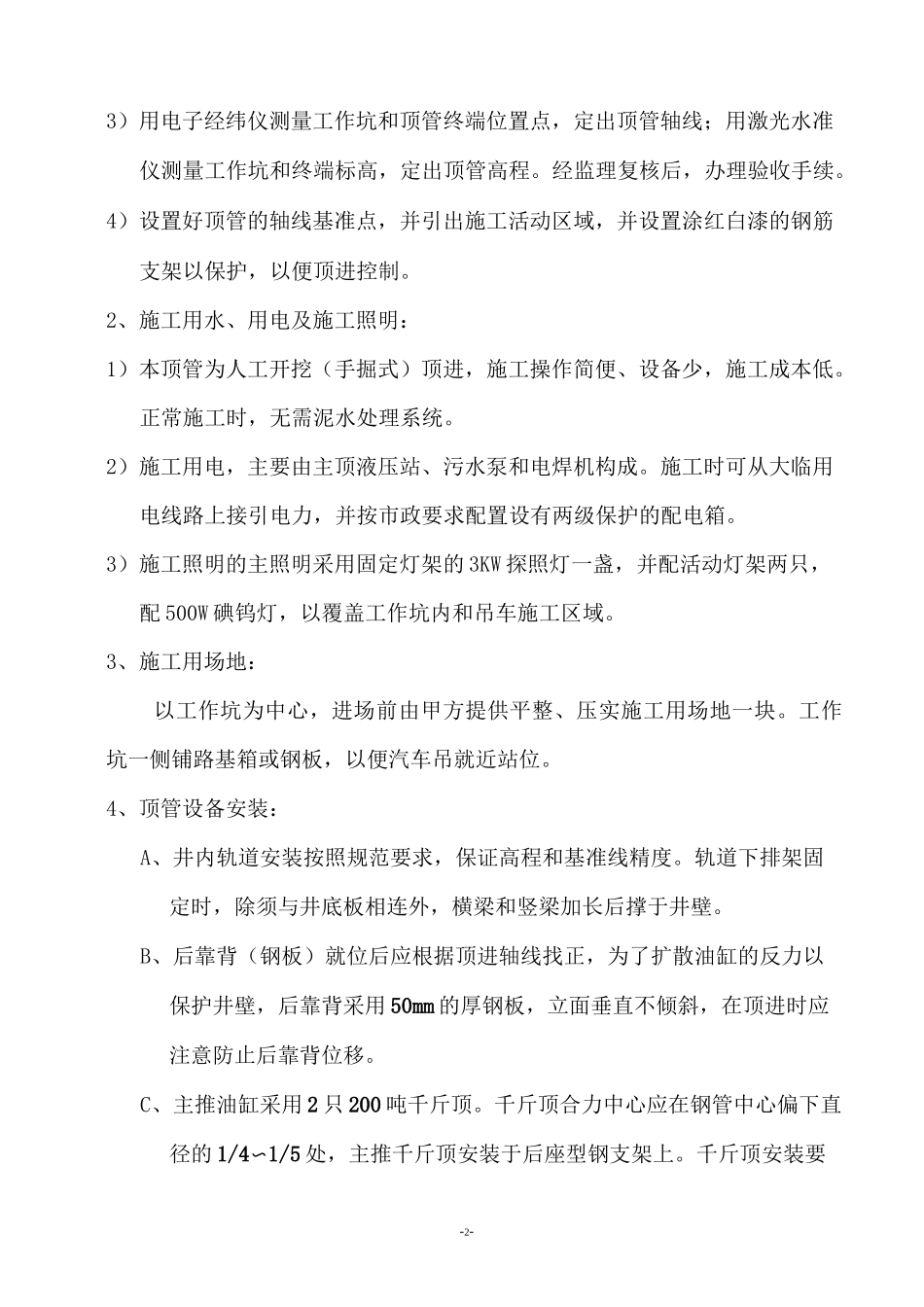

■上海爱基建筑工程服务有限公司10800 钢管顶管施工方案一、编制依据：1、本工程设计研究院提供的图纸。2、工程地质资料。3、给水排水管道工程施工及验收规范（GB50268-97）。4、市政工程施工及验收技术规程。二、工程概况：1、工程简介（见平面图）：本工程为电缆管线敷设工程，其中穿越马路段 12.8m 的管线管道按设计要求将采取 0800（6=1cm）钢管顶管施工工艺。顶管共设 1 个工作基坑，采用钢板桩围护开挖形式，覆土层约有 2.5m 深，顶管不容易冒顶，不容易受地面沉降或隆起影响，对地面沉降或隆起位移要求都很高，施工时必须保证地面沉降（或隆起）和井受力均在规定范围内，不影响周围环境，并按时完工，体现顶管施工的高质量和高效率。2、工程地质情况：根据工程地质勘探报告及现场实际施工情况，本段地质含水量较低。根据特性参数，均为软塑至硬塑，较适合顶管。三、施工准备：1、测量放线及测量点的保护：1）核对业主提供的 GPS 坐标控制点和水准控制点，并对基坑施工采用的控制点进行复核，办好交接手续。2）对上道工序移交的工作坑坐标和高程进行复测，办好交接手续。-2-3）用电子经纬仪测量工作坑和顶管终端位置点，定出顶管轴线；用激光水准仪测量工作坑和终端标高，定出顶管高程。经监理复核后，办理验收手续。4）设置好顶管的轴线基准点，并引出施工活动区域，并设置涂红白漆的钢筋支架以保护，以便顶进控制。2、施工用水、用电及施工照明：1）本顶管为人工开挖（手掘式）顶进，施工操作简便、设备少，施工成本低。正常施工时，无需泥水处理系统。2）施工用电，主要由主顶液压站、污水泵和电焊机构成。施工时可从大临用电线路上接引电力，并按市政要求配置设有两级保护的配电箱。3）施工照明的主照明采用固定灯架的 3KW 探照灯一盏，并配活动灯架两只，配 500W 碘钨灯，以覆盖工作坑内和吊车施工区域。3、施工用场地：以工作坑为中心，进场前由甲方提供平整、压实施工用场地一块。工作坑一侧铺路基箱或钢板，以便汽车吊就近站位。4、顶管设备安装：A、井内轨道安装按照规范要求，保证高程和基准线精度。轨道下排架固定时，除须与井底板相连外，横梁和竖梁加长后撑于井壁。B、后靠背（钢板）就位后应根据顶进轴线找正，为了扩散油缸的反力以保护井壁，后靠背采用 50mm 的厚钢板，立面垂直不倾斜，在顶进时应注意防止后靠背位移。C、主推油缸采用 2 只 200 吨千斤顶。千斤顶合力中心应在钢管中心偏下直径的 1/4〜1...
