220kV线路跨越铁路施工措施

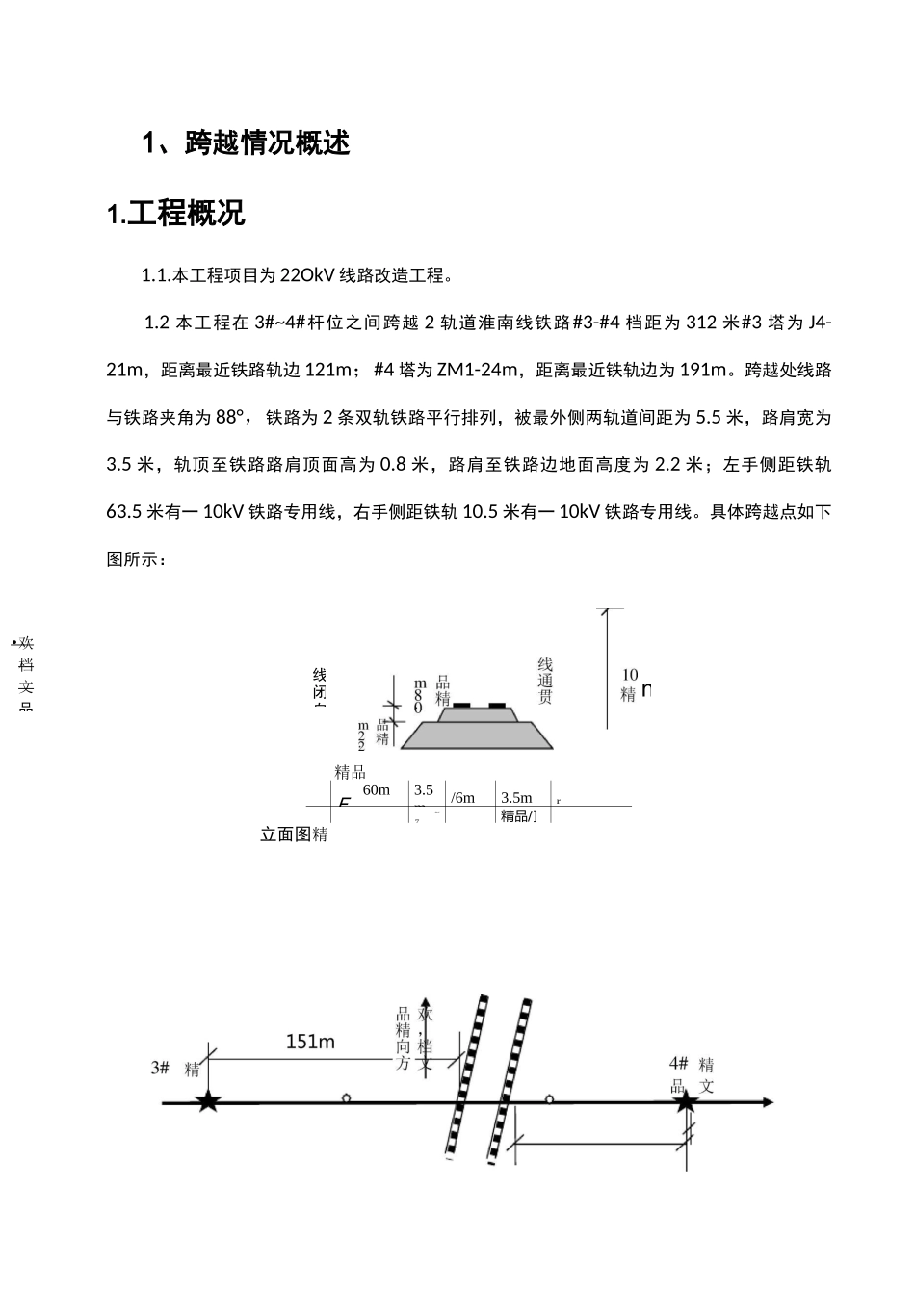

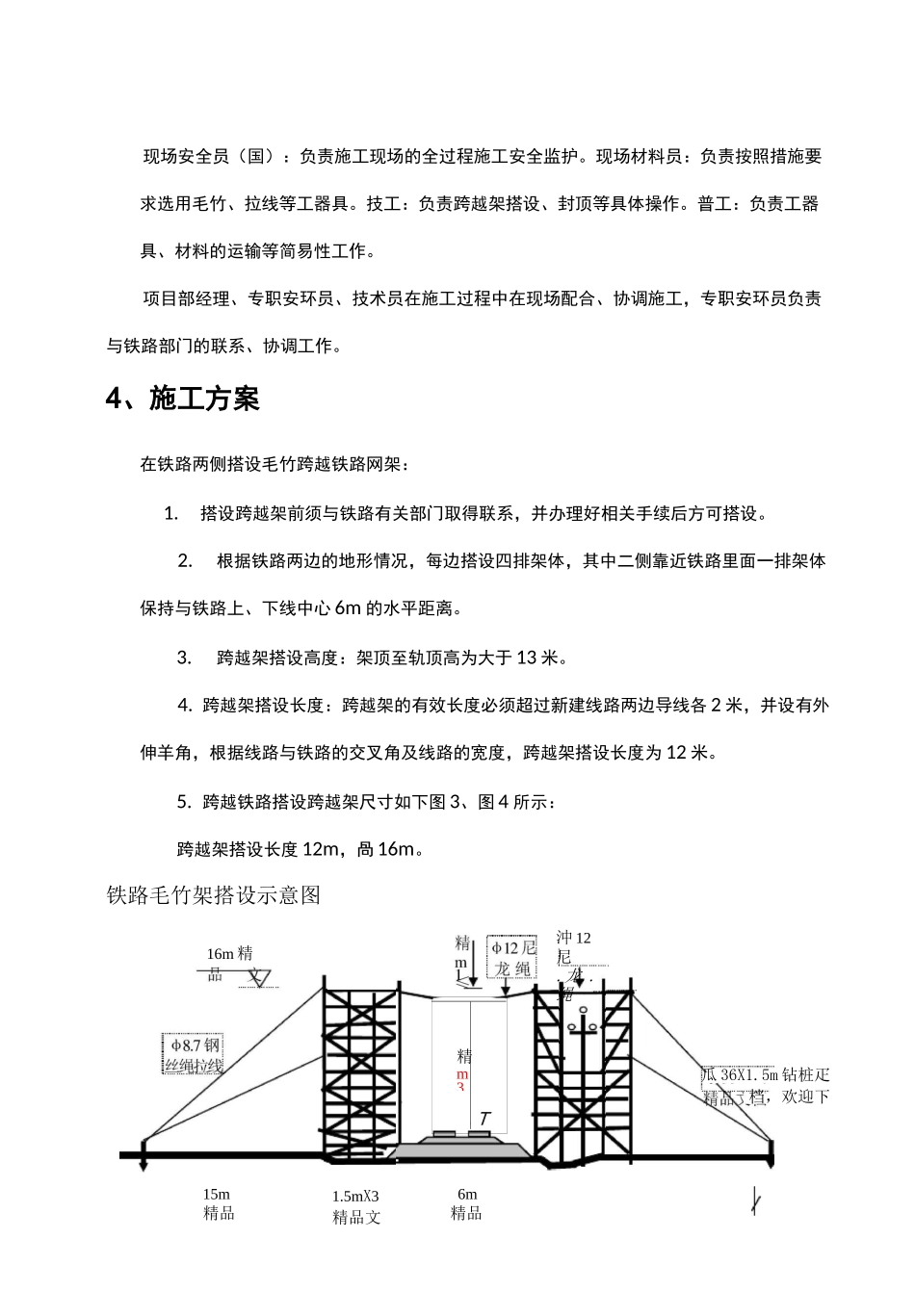

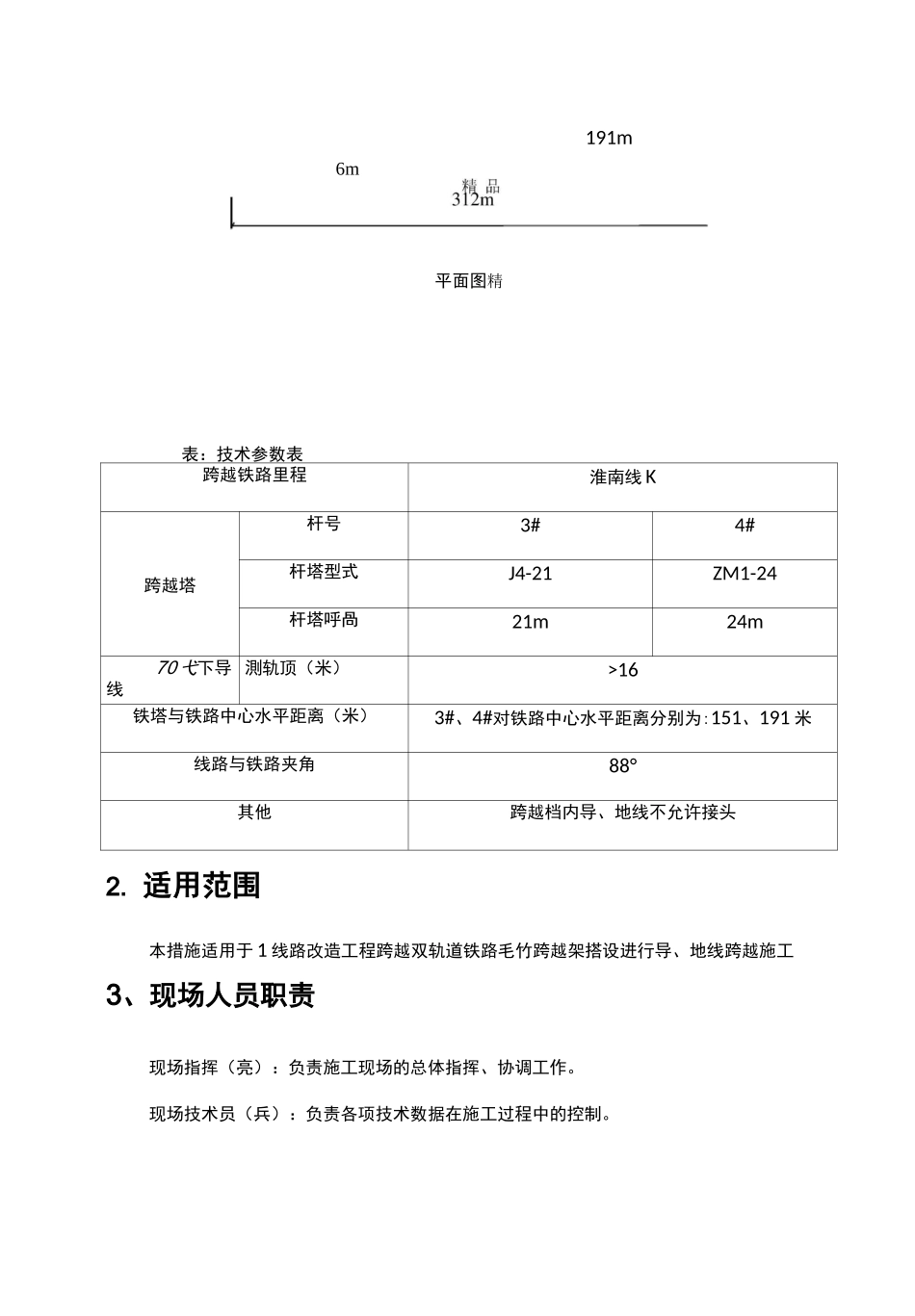

•欢档文品1、跨越情况概述1.工程概况1.1.本工程项目为 22OkV 线路改造工程。1.2 本工程在 3#~4#杆位之间跨越 2 轨道淮南线铁路#3-#4 档距为 312 米#3 塔为 J4-21m，距离最近铁路轨边 121m；#4 塔为 ZM1-24m，距离最近铁轨边为 191m。跨越处线路与铁路夹角为 88°，铁路为 2 条双轨铁路平行排列，被最外侧两轨道间距为 5.5 米，路肩宽为3.5 米，轨顶至铁路路肩顶面高为 0.8 米，路肩至铁路边地面高度为 2.2 米；左手侧距铁轨63.5 米有一 10kV 铁路专用线，右手侧距铁轨 10.5 米有一 10kV 铁路专用线。具体跨越点如下图所示：精品60mF3.5m/6m3.5mr~7精品/]立面图精线闭自m0191m6m平面图精表：技术参数表跨越铁路里程淮南线 K跨越塔杆号3#4#杆塔型式J4-21ZM1-24杆塔呼咼21m24m70 弋下导线測轨顶（米）>16铁塔与铁路中心水平距离（米）3#、4#对铁路中心水平距离分别为:151、191 米线路与铁路夹角88°其他跨越档内导、地线不允许接头2. 适用范围本措施适用于 1 线路改造工程跨越双轨道铁路毛竹跨越架搭设进行导、地线跨越施工3、现场人员职责现场指挥（亮）：负责施工现场的总体指挥、协调工作。现场技术员（兵）：负责各项技术数据在施工过程中的控制。现场安全员（国）：负责施工现场的全过程施工安全监护。现场材料员：负责按照措施要求选用毛竹、拉线等工器具。技工：负责跨越架搭设、封顶等具体操作。普工：负责工器具、材料的运输等简易性工作。项目部经理、专职安环员、技术员在施工过程中在现场配合、协调施工，专职安环员负责与铁路部门的联系、协调工作。4、施工方案在铁路两侧搭设毛竹跨越铁路网架：1.搭设跨越架前须与铁路有关部门取得联系，并办理好相关手续后方可搭设。2.根据铁路两边的地形情况，每边搭设四排架体，其中二侧靠近铁路里面一排架体保持与铁路上、下线中心 6m 的水平距离。3.跨越架搭设高度：架顶至轨顶高为大于 13 米。4. 跨越架搭设长度：跨越架的有效长度必须超过新建线路两边导线各 2 米，并设有外伸羊角，根据线路与铁路的交叉角及线路的宽度，跨越架搭设长度为 12 米。5. 跨越铁路搭设跨越架尺寸如下图 3、图 4 所示：跨越架搭设长度 12m，咼 16m。铁路毛竹架搭设示意图16m 精15m精品1.5mX3精品文6m精品精m3T沖 12尼.龙..绳瓜 36X1.5m 钻桩疋档，欢迎下精品文档，欢迎下载使用！15m精品文档，欢迎下载使用！15m精品文档，欢迎下载使用！r—H拉线对地＜1.5...
