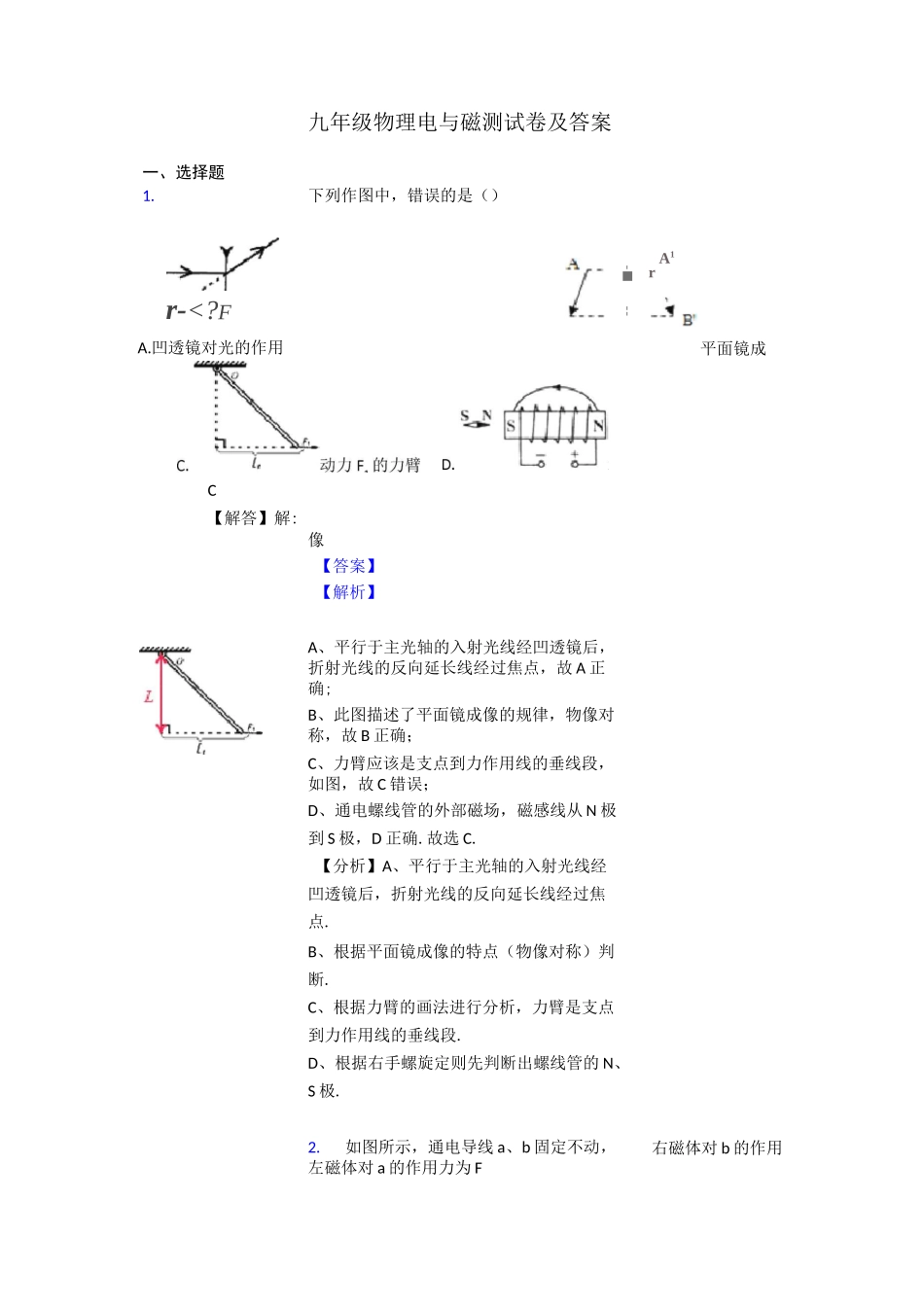

九年级物理电与磁测试卷及答案一、选择题1.下列作图中，错误的是（）像【答案】【解析】A、平行于主光轴的入射光线经凹透镜后，折射光线的反向延长线经过焦点，故 A 正确;B、此图描述了平面镜成像的规律，物像对称，故 B 正确；C、力臂应该是支点到力作用线的垂线段，如图，故 C 错误；D、通电螺线管的外部磁场，磁感线从 N 极到 S 极，D 正确.故选 C.【分析】A、平行于主光轴的入射光线经凹透镜后，折射光线的反向延长线经过焦点.B、根据平面镜成像的特点（物像对称）判断.C、根据力臂的画法进行分析，力臂是支点到力作用线的垂线段.D、根据右手螺旋定则先判断出螺线管的 N、S 极.2.如图所示，通电导线 a、b 固定不动，左磁体对 a 的作用力为 FC【解答】解:右磁体对 b 的作用r-
