静压管桩施工组织设计(施工版)

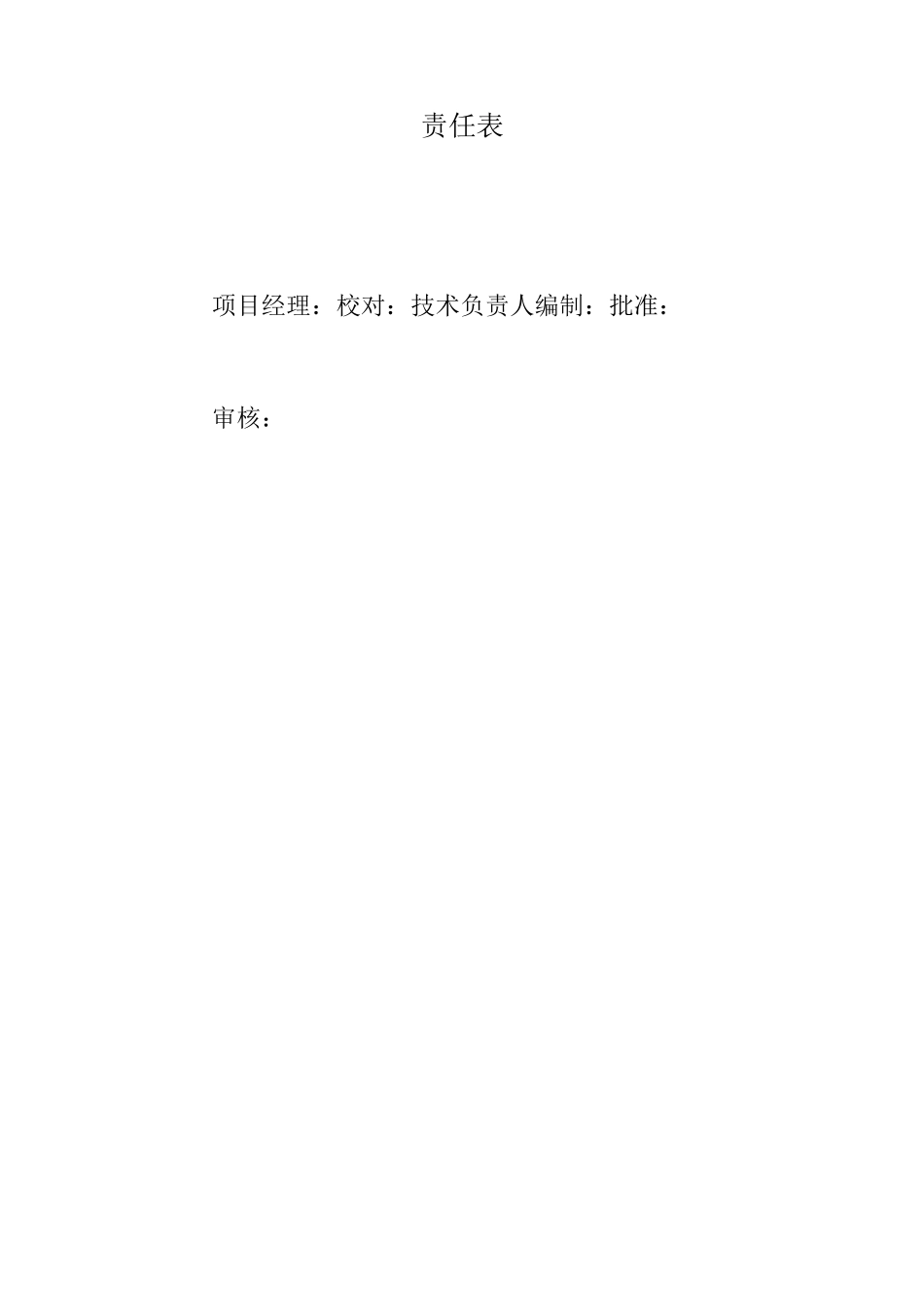

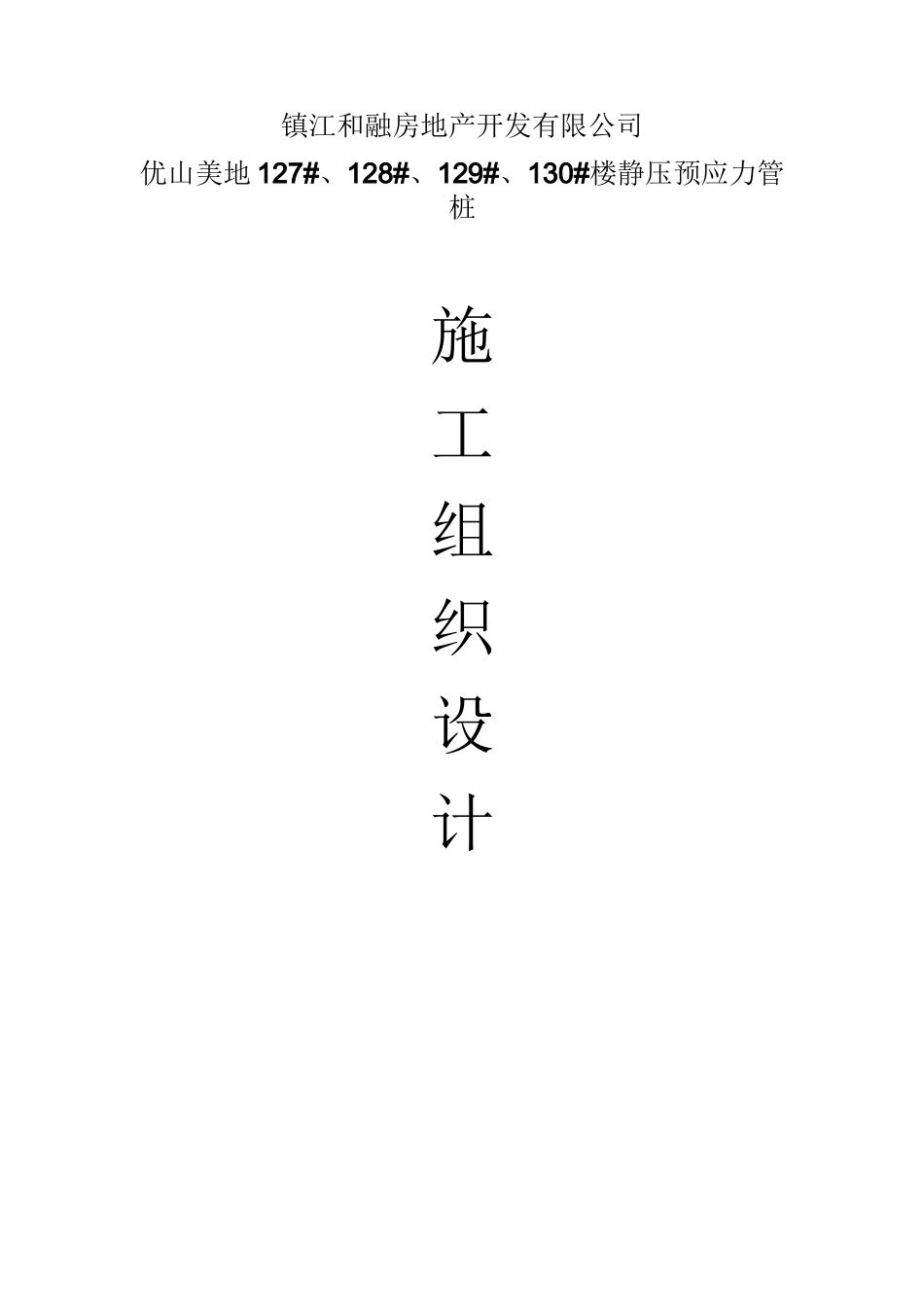

镇江和融房地产开发有限公司优山美地 127#、128#、129#、130#楼静压预应力管桩施工组织设计责任表项目经理：校对：技术负责人编制：批准：审核：目录第一部分工程概况一、工程概况：建设单位：镇江和融房地产开发有限公司工程名称：镇江优山美地二期桩基工程设计单位：上海海天建筑设计有限公司勘察单位：江苏中森建筑设计有限公司监理单位：施工单位：本工程为静压预应力管桩，桩截面为：① 400mm,桩型 PHC-400(90)AB-C80，总桩数 201 根，桩长 16m、18、19m、20m、22m、24m,设计单桩竖向承载力特征值为 1100KN,①500mm，桩型 PHC-500(125)AB-C80，总桩数 254 根，桩长 20m、21、22m、23m、24m、25m，设计单桩竖向承载力特征值为 1750KN。预应力管桩吊运、压桩、接桩、送桩施工及验收按设计及规范要求执行。二、工程地形、地貌、地质情况详见工程地质勘察报告 2010064第二部分施工组织设计编制依据1、镇江宏泰东锦花园桩基平面图。桩基详图、施工说明。2、图集苏 G03-2002。3、建筑地基基础工程施工质量验收规范：GB-50202-2002。4、国家、省、市地方标准，建安施工标准规程。第三部分现场管理网络第四部分施工方法、工艺流程一、前期准备：1、项目经理、机组负责人、施工员、技术负责人、材料员到现场实地察看，检查场地、道路、水、电等对施工要求的满足情况、组织机械设备进场、安装及保养工作，认真审阅图纸、核算工作量，拟定施工方案和施工工艺，制定材料进场计划，劳动力组织计划，按排、落实各项准备工作。2、测量放线：根据甲方提供的水准点、坐标基准点，施工放出工程的轴线大样，与土建方密切配合，并通过甲方、监理审核、验收。做好轴线定位坐标点±0.000 位置的引线，固定标记工作。3、压桩前期工作：① 桩机组装、调试、保养。② 轴线定位、复核、桩位放样，确定土 0.000 标高，桩顶标高及送桩深度。③ 成品桩验收、吊运至压桩场地。4、压桩施工：① 静压法沉桩施工具有无噪音、无振动、无冲击力、施工应力小等特点，可减少打桩振动对地基及邻近建筑物的影响。桩顶不易产生偏心沉桩，沉桩精度高，且能在沉桩施工中测定桩阻力，为设计施工提供参数、预估和验证桩的承载能力。② 压桩施工工序：a、桩机就位对中、机架垂直度控制。b、桩吊运、就位、对中、桩身垂直度控制。c、压桩入土，控制桩身垂直度。d、接桩：上、下节桩同心轴线控制，焊接质量控制。e、送桩：控制桩顶标咼。f、机械移至下根桩。5、桩基开挖...
