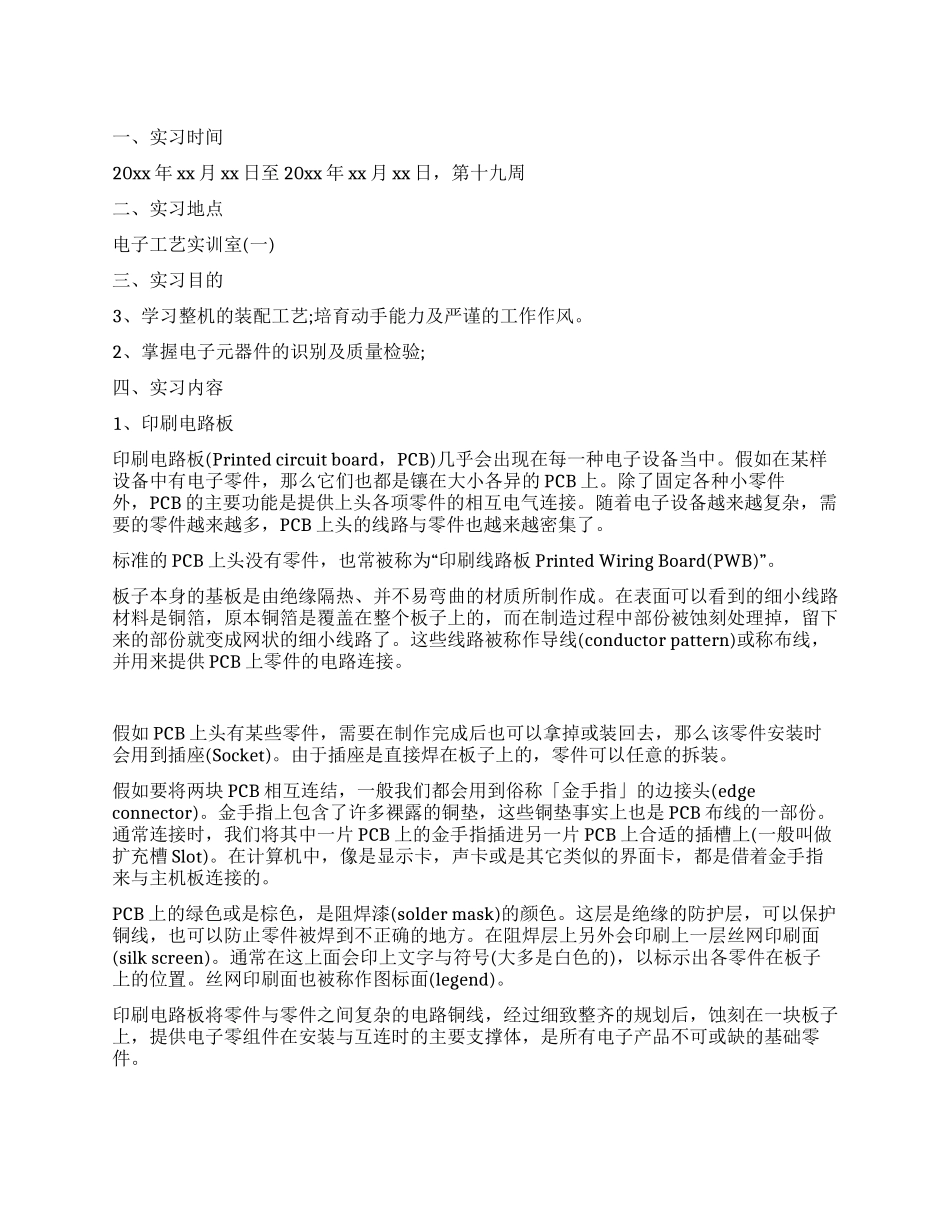

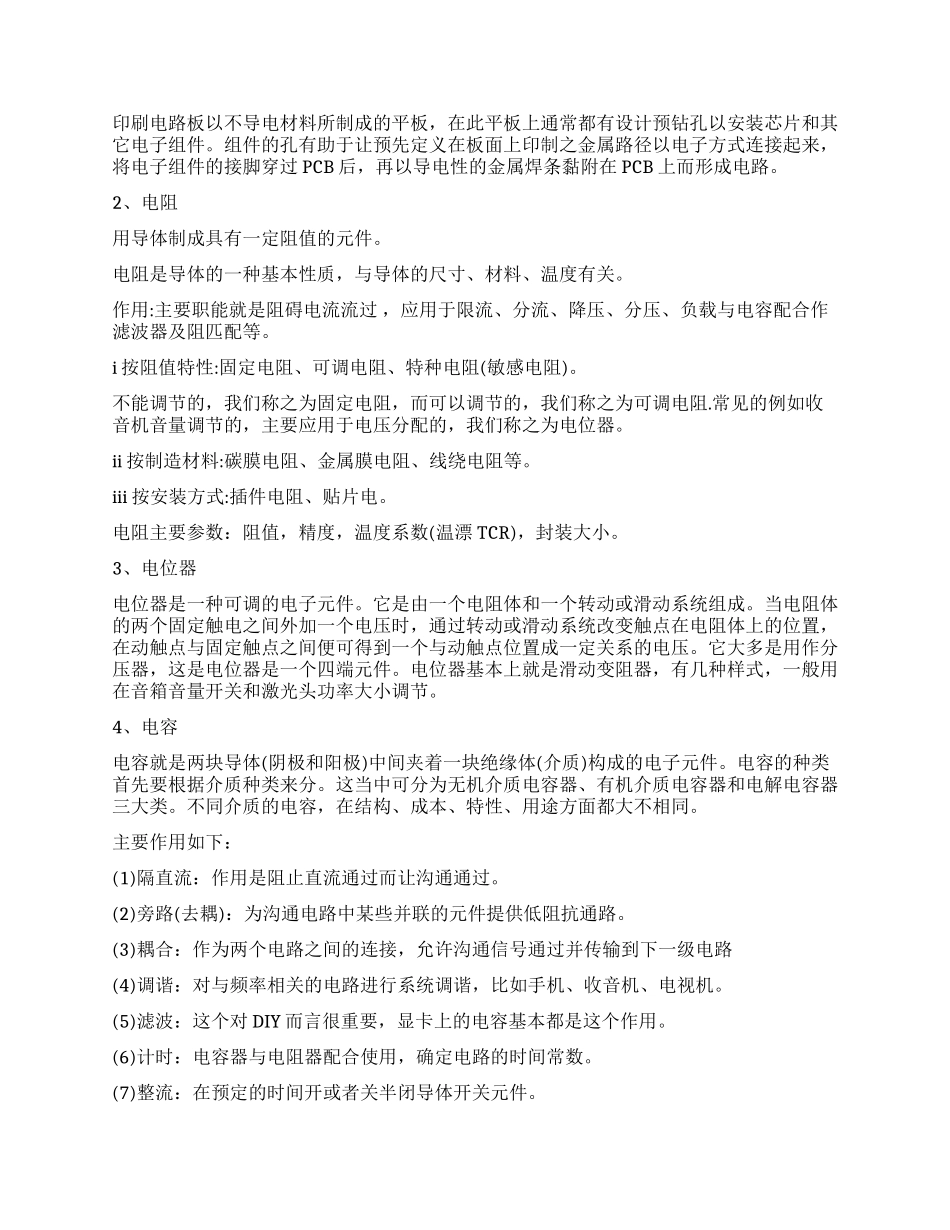

一、实习时间20xx 年 xx 月 xx 日至 20xx 年 xx 月 xx 日，第十九周二、实习地点电子工艺实训室(一)三、实习目的3、学习整机的装配工艺;培育动手能力及严谨的工作作风。2、掌握电子元器件的识别及质量检验;四、实习内容1、印刷电路板印刷电路板(Printed circuit board，PCB)几乎会出现在每一种电子设备当中。假如在某样设备中有电子零件，那么它们也都是镶在大小各异的 PCB 上。除了固定各种小零件外，PCB 的主要功能是提供上头各项零件的相互电气连接。随着电子设备越来越复杂，需要的零件越来越多，PCB 上头的线路与零件也越来越密集了。标准的 PCB“上头没有零件，也常被称为 印刷线路板 Printed Wiring Board(PWB)”。板子本身的基板是由绝缘隔热、并不易弯曲的材质所制作成。在表面可以看到的细小线路材料是铜箔，原本铜箔是覆盖在整个板子上的，而在制造过程中部份被蚀刻处理掉，留下来的部份就变成网状的细小线路了。这些线路被称作导线(conductor pattern)或称布线，并用来提供 PCB 上零件的电路连接。假如 PCB 上头有某些零件，需要在制作完成后也可以拿掉或装回去，那么该零件安装时会用到插座(Socket)。由于插座是直接焊在板子上的，零件可以任意的拆装。假如要将两块 PCB 相互连结，一般我们都会用到俗称「金手指」的边接头(edge connector)。金手指上包含了许多裸露的铜垫，这些铜垫事实上也是 PCB 布线的一部份。通常连接时，我们将其中一片 PCB 上的金手指插进另一片 PCB 上合适的插槽上(一般叫做扩充槽 Slot)。在计算机中，像是显示卡，声卡或是其它类似的界面卡，都是借着金手指来与主机板连接的。PCB 上的绿色或是棕色，是阻焊漆(solder mask)的颜色。这层是绝缘的防护层，可以保护铜线，也可以防止零件被焊到不正确的地方。在阻焊层上另外会印刷上一层丝网印刷面(silk screen)。通常在这上面会印上文字与符号(大多是白色的)，以标示出各零件在板子上的位置。丝网印刷面也被称作图标面(legend)。印刷电路板将零件与零件之间复杂的电路铜线，经过细致整齐的规划后，蚀刻在一块板子上，提供电子零组件在安装与互连时的主要支撑体，是所有电子产品不可或缺的基础零件。印刷电路板以不导电材料所制成的平板，在此平板上通常都有设计预钻孔以安装芯片和其它电子组件。组件的孔有助于让预先定义在板面上印制之金属路径以电子方式连接起来，将电子组件的接脚穿过 PCB 后，再以导电性的金属焊...
