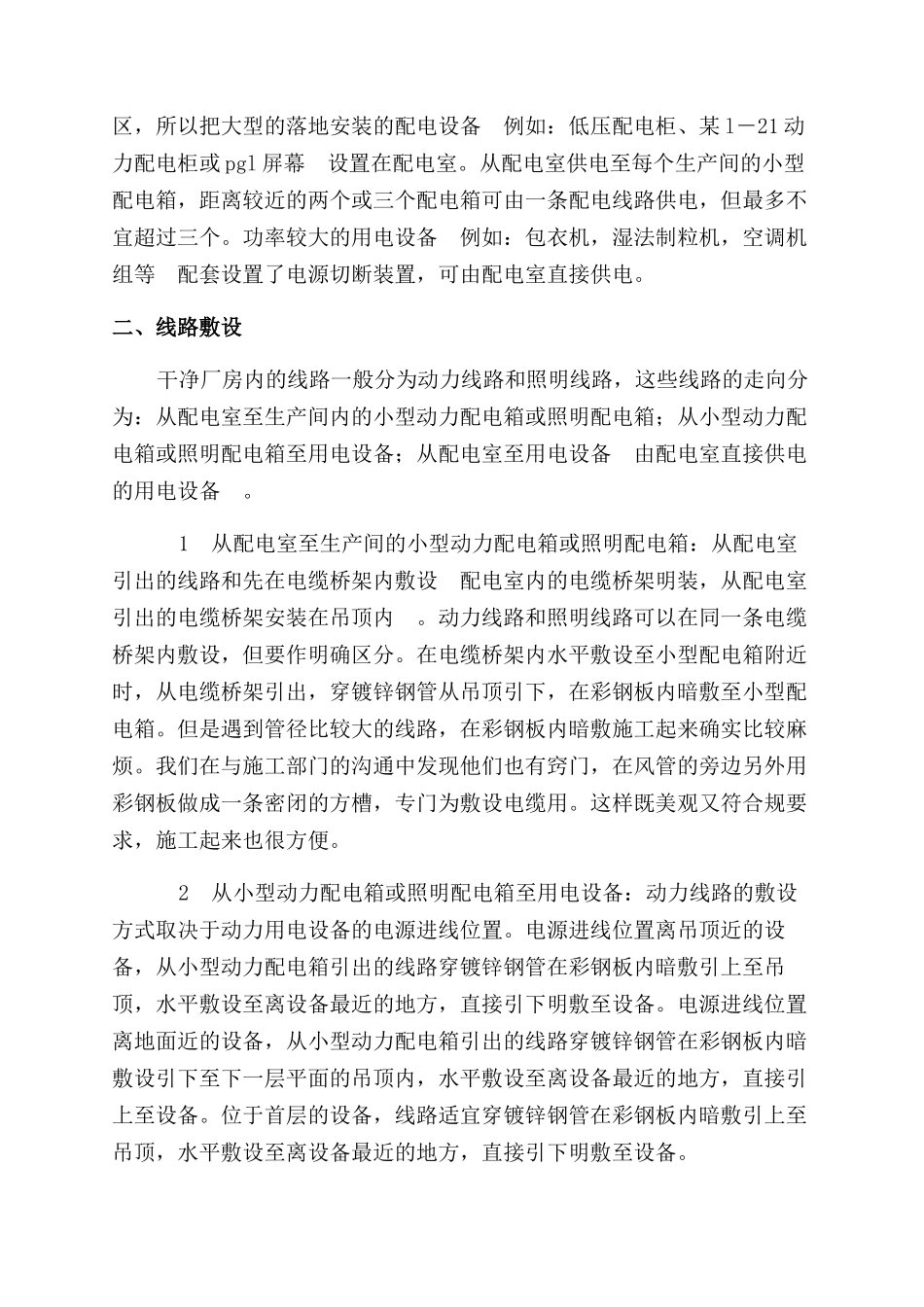

电气设计心得体会范文(精选多篇)第一篇：电气设计心得体会电气设计因此而具备它的独特性。本人从多项药厂工程的电气设计、施工交底及施工配合，总结出一些经验与体会，希望能够对各位电气专业同行有所帮助。不完善之处，还请大家指教。我认为医药工业干净厂房的电气设计不同于一般电气设计的地方主要有四个方面。一、供电系统与配电设备的设置医药工业厂房按生产工艺的要求划分为一般生产区和干净区两大类。一般生产区是指无干净度要求的生产车间和辅助车间，其电气设计可按一般要求实现。干净区是指对尘粒及微生物最大允许数有一定限制的生产车间。干净区的空气干净度级别分为四极：100 级、10，000 级、100，000级和 300，000 级。干净区内的用电设备包括工艺和空调设备等一般都要求就地控制，虽然大部分用电设备都带有配套控制设备，但是进入干净区的每一配电线路均应设置切断装置；规要求干净区的配电设备，应选择不易积尘，便于擦试，外壳不易锈蚀的小型暗装配电箱或插座箱，因此一般在每个生产间设置一个小型挂墙式暗装配电箱。从小型配电箱再分配电至生产间内的各用电设备。这样既便于检修，又能提高用电安全性。目前干净厂房的内墙都是采纳夹心彩钢板，厚度有 50mm 和 75mm 两种。当使用 75mm 彩钢板的时候暗装小型配电箱不成问题。当使用 50mm 彩钢板的时候，彩钢板的厚度不能完全把小型配电箱暗装在彩钢板内，所以我一般把小型配电箱设在柱子旁边，彩钢板包柱子的地方要做成弧形，完全有空间暗装小型配电箱；假如是没有柱子的房间，小型配电箱暗装在 50mm 厚的彩钢板内会凸出墙面，为了达到防尘的效果，小型配电箱安装时凸出墙面的四边都加斜面处理，经过证实，也能符合要求。医药工业厂房的配电室都设在非干净区，所以把大型的落地安装的配电设备例如：低压配电柜、某l－21 动力配电柜或 pgl 屏幕设置在配电室。从配电室供电至每个生产间的小型配电箱，距离较近的两个或三个配电箱可由一条配电线路供电，但最多不宜超过三个。功率较大的用电设备例如：包衣机，湿法制粒机，空调机组等配套设置了电源切断装置，可由配电室直接供电。二、线路敷设干净厂房内的线路一般分为动力线路和照明线路，这些线路的走向分为：从配电室至生产间内的小型动力配电箱或照明配电箱；从小型动力配电箱或照明配电箱至用电设备；从配电室至用电设备由配电室直接供电的用电设备。1从配电室至生产间的小型动力配电箱或照...
