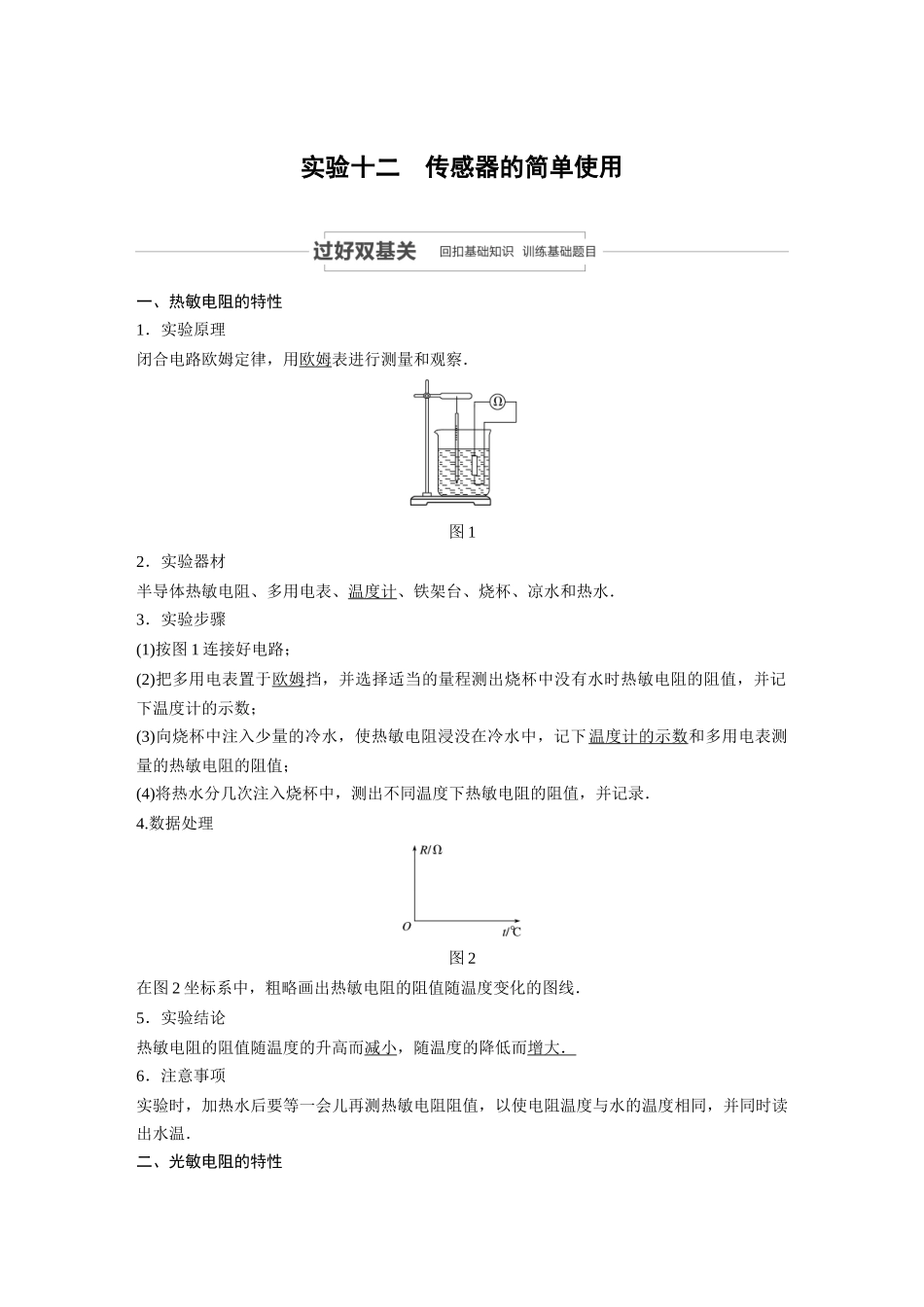

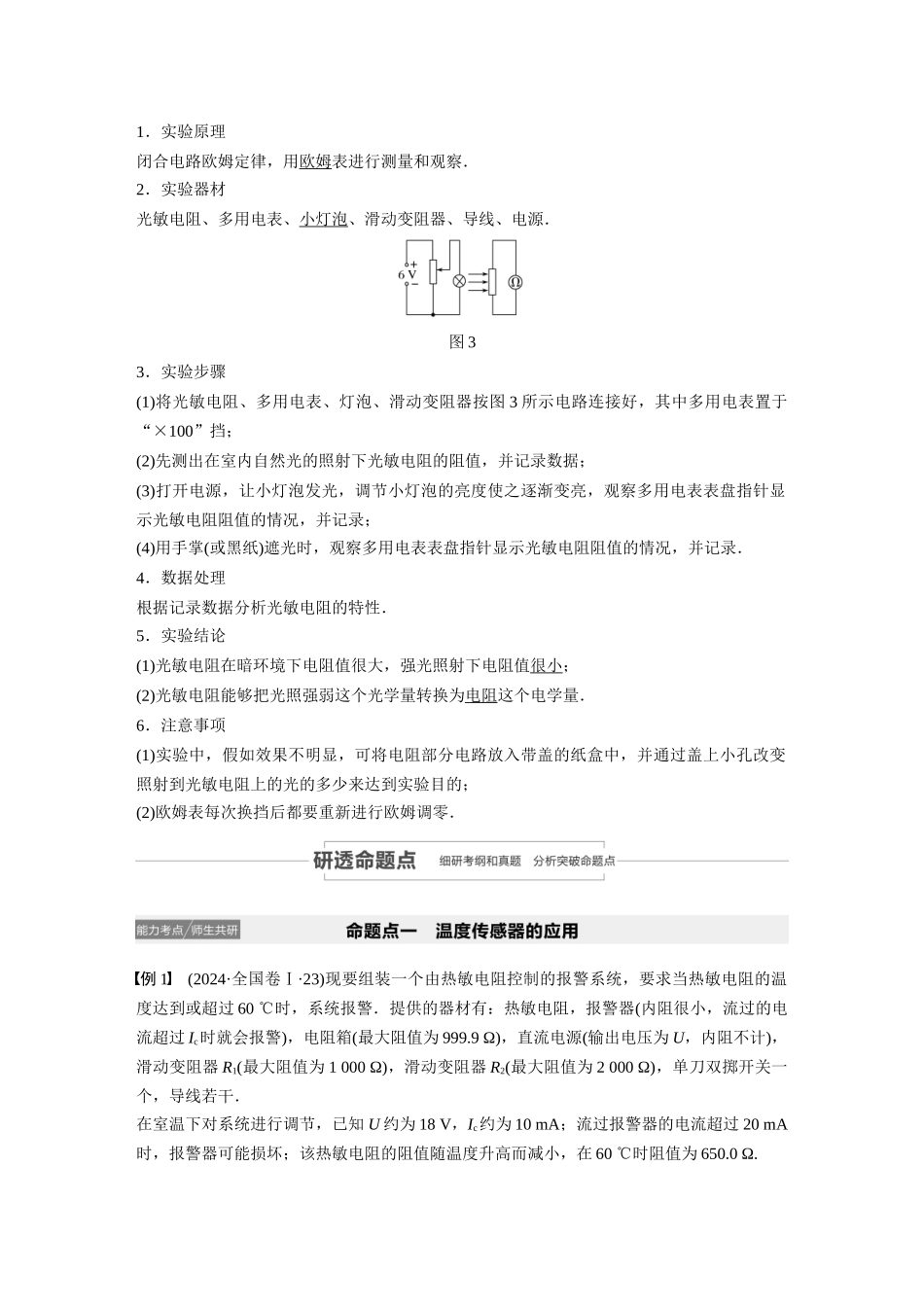

实验十二 传感器的简单使用一、热敏电阻的特性1．实验原理闭合电路欧姆定律，用欧姆表进行测量和观察．图 12．实验器材半导体热敏电阻、多用电表、温度计、铁架台、烧杯、凉水和热水．3．实验步骤(1)按图 1 连接好电路；(2)把多用电表置于欧姆挡，并选择适当的量程测出烧杯中没有水时热敏电阻的阻值，并记下温度计的示数；(3)向烧杯中注入少量的冷水，使热敏电阻浸没在冷水中，记下温度计的示数和多用电表测量的热敏电阻的阻值；(4)将热水分几次注入烧杯中，测出不同温度下热敏电阻的阻值，并记录．4.数据处理图 2在图 2 坐标系中，粗略画出热敏电阻的阻值随温度变化的图线．5．实验结论热敏电阻的阻值随温度的升高而减小，随温度的降低而增大．6．注意事项实验时，加热水后要等一会儿再测热敏电阻阻值，以使电阻温度与水的温度相同，并同时读出水温．二、光敏电阻的特性1．实验原理闭合电路欧姆定律，用欧姆表进行测量和观察．2．实验器材光敏电阻、多用电表、小灯泡、滑动变阻器、导线、电源．图 33．实验步骤(1)将光敏电阻、多用电表、灯泡、滑动变阻器按图 3 所示电路连接好，其中多用电表置于“×100”挡；(2)先测出在室内自然光的照射下光敏电阻的阻值，并记录数据；(3)打开电源，让小灯泡发光，调节小灯泡的亮度使之逐渐变亮，观察多用电表表盘指针显示光敏电阻阻值的情况，并记录；(4)用手掌(或黑纸)遮光时，观察多用电表表盘指针显示光敏电阻阻值的情况，并记录．4．数据处理根据记录数据分析光敏电阻的特性．5．实验结论(1)光敏电阻在暗环境下电阻值很大，强光照射下电阻值很小；(2)光敏电阻能够把光照强弱这个光学量转换为电阻这个电学量．6．注意事项(1)实验中，假如效果不明显，可将电阻部分电路放入带盖的纸盒中，并通过盖上小孔改变照射到光敏电阻上的光的多少来达到实验目的；(2)欧姆表每次换挡后都要重新进行欧姆调零．例 1 (2024·全国卷Ⅰ·23)现要组装一个由热敏电阻控制的报警系统，要求当热敏电阻的温度达到或超过 60 ℃时，系统报警．提供的器材有：热敏电阻，报警器(内阻很小，流过的电流超过 Ic时就会报警)，电阻箱(最大阻值为 999.9 Ω)，直流电源(输出电压为 U，内阻不计)，滑动变阻器 R1(最大阻值为 1 000 Ω)，滑动变阻器 R2(最大阻值为 2 000 Ω)，单刀双掷开关一个，导线若干．在室温下对系统进行调节，已知 U 约为 18 V，Ic约为 10 mA；流过报警器的电流超过 20 mA时，报警器可...
