综合实验中小型网络工程设计实现

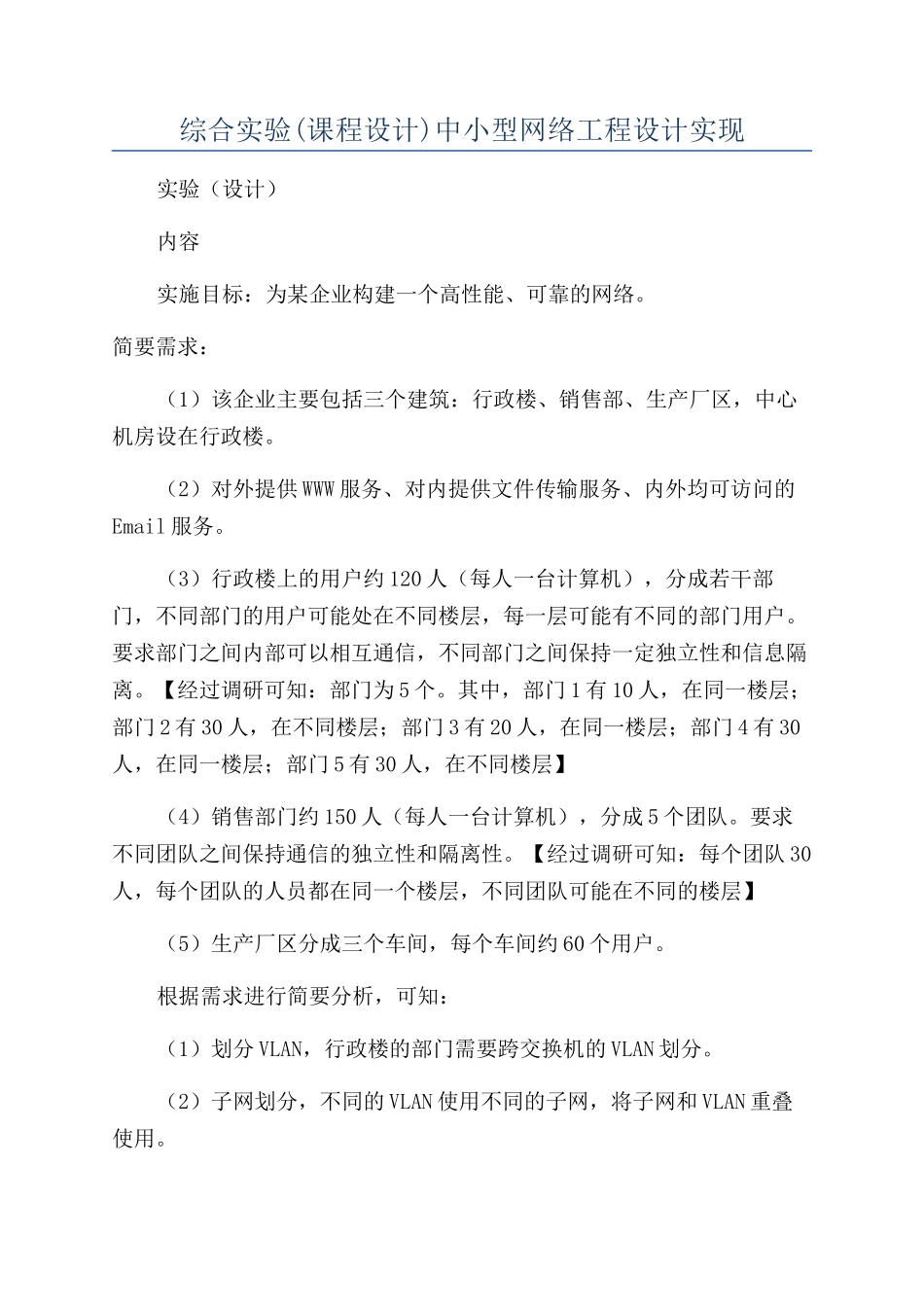

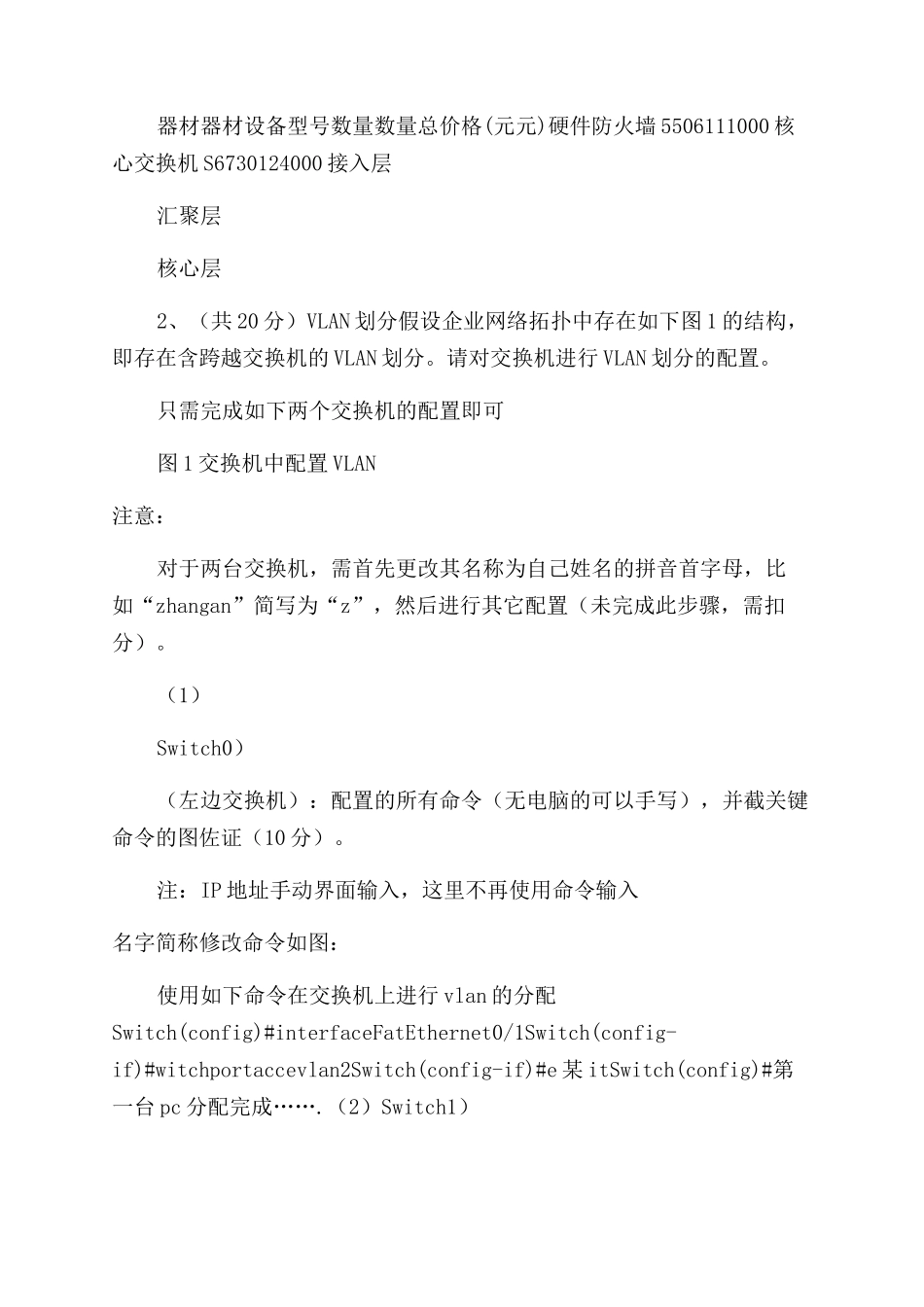

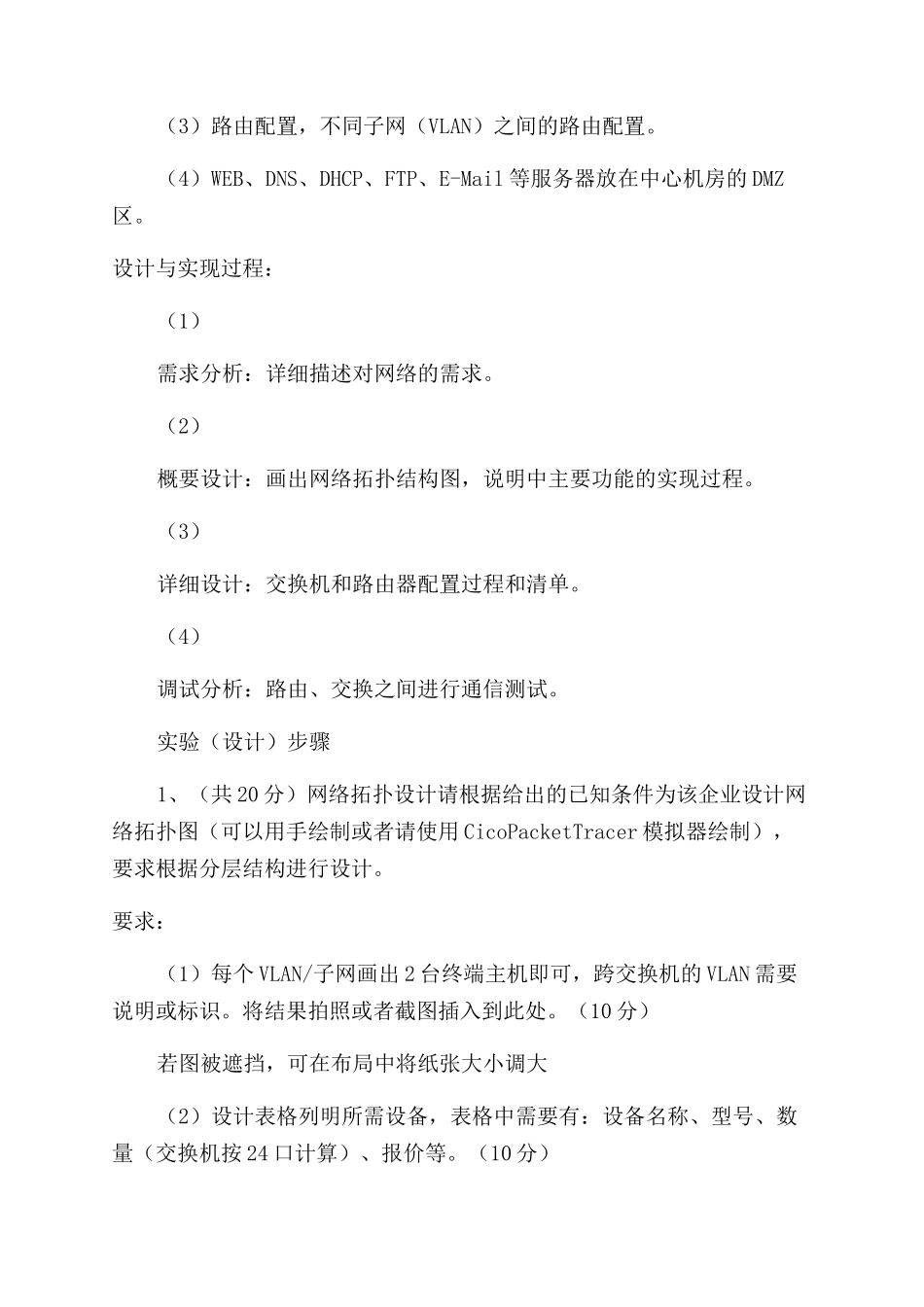

综合实验(课程设计)中小型网络工程设计实现实验（设计）内容实施目标：为某企业构建一个高性能、可靠的网络。简要需求：（1）该企业主要包括三个建筑：行政楼、销售部、生产厂区，中心机房设在行政楼。（2）对外提供 WWW 服务、对内提供文件传输服务、内外均可访问的Email 服务。（3）行政楼上的用户约 120 人（每人一台计算机），分成若干部门，不同部门的用户可能处在不同楼层，每一层可能有不同的部门用户。要求部门之间内部可以相互通信，不同部门之间保持一定独立性和信息隔离。【经过调研可知：部门为 5 个。其中，部门 1 有 10 人，在同一楼层；部门 2 有 30 人，在不同楼层；部门 3 有 20 人，在同一楼层；部门 4 有 30人，在同一楼层；部门 5 有 30 人，在不同楼层】（4）销售部门约 150 人（每人一台计算机），分成 5 个团队。要求不同团队之间保持通信的独立性和隔离性。【经过调研可知：每个团队 30人，每个团队的人员都在同一个楼层，不同团队可能在不同的楼层】（5）生产厂区分成三个车间，每个车间约 60 个用户。根据需求进行简要分析，可知：（1）划分 VLAN，行政楼的部门需要跨交换机的 VLAN 划分。（2）子网划分，不同的 VLAN 使用不同的子网，将子网和 VLAN 重叠使用。（3）路由配置，不同子网（VLAN）之间的路由配置。（4）WEB、DNS、DHCP、FTP、E-Mail 等服务器放在中心机房的 DMZ区。设计与实现过程：（1）需求分析：详细描述对网络的需求。（2）概要设计：画出网络拓扑结构图，说明中主要功能的实现过程。（3）详细设计：交换机和路由器配置过程和清单。（4）调试分析：路由、交换之间进行通信测试。实验（设计）步骤1、（共 20 分）网络拓扑设计请根据给出的已知条件为该企业设计网络拓扑图（可以用手绘制或者请使用 CicoPacketTracer 模拟器绘制），要求根据分层结构进行设计。要求：（1）每个 VLAN/子网画出 2 台终端主机即可，跨交换机的 VLAN 需要说明或标识。将结果拍照或者截图插入到此处。（10 分）若图被遮挡，可在布局中将纸张大小调大（2）设计表格列明所需设备，表格中需要有：设备名称、型号、数量（交换机按 24 口计算）、报价等。（10 分）器材器材设备型号数量数量总价格(元元)硬件防火墙 5506111000 核心交换机 S6730124000 接入层汇聚层核心层2、（共 20 分）VLAN 划分假设企业网络拓扑中存在如下图 1 的结构，即存在含跨越交换机的 V...
