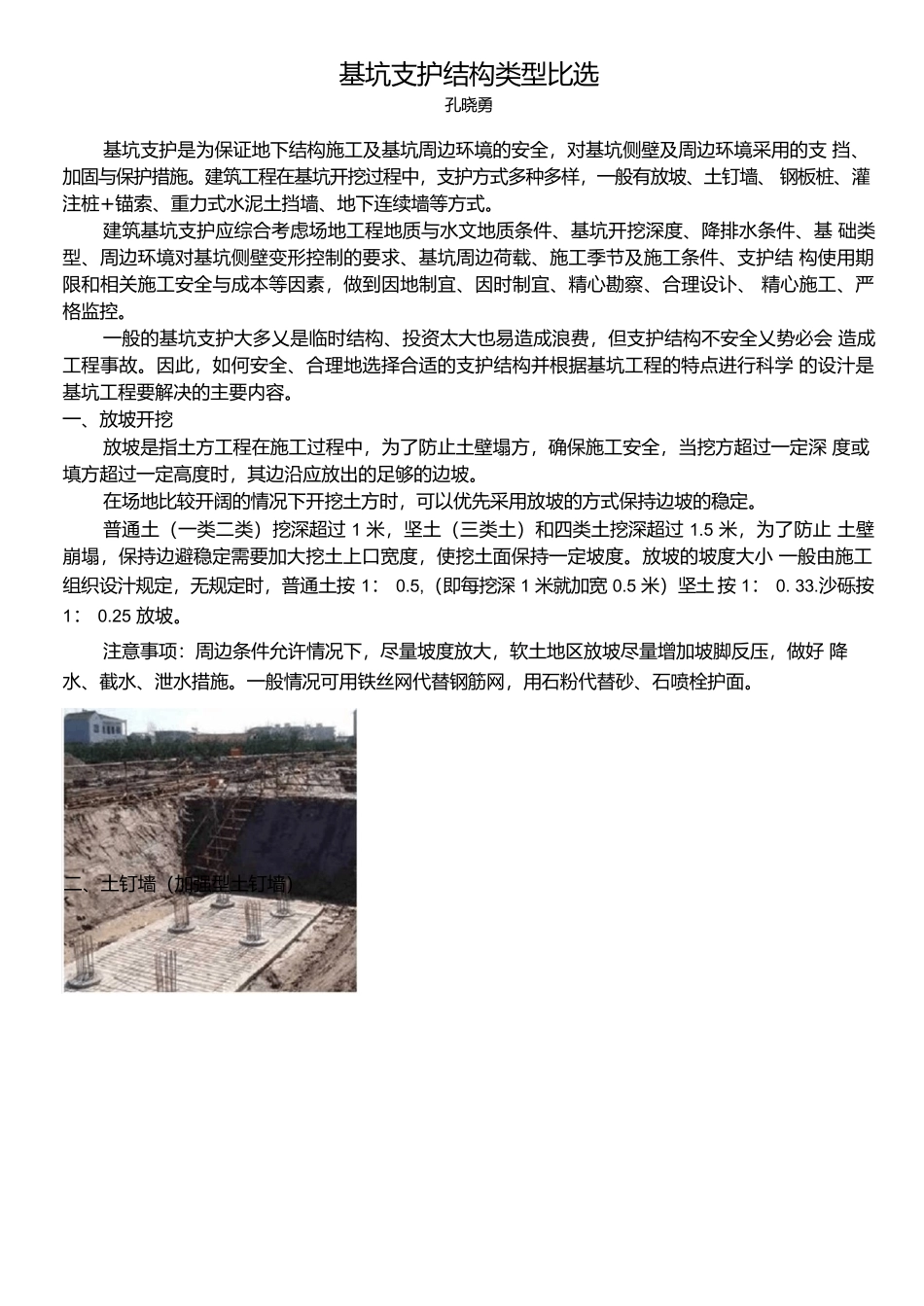

基坑支护结构类型比选孔晓勇基坑支护是为保证地下结构施工及基坑周边环境的安全,对基坑侧壁及周边环境采用的支挡、加固与保护措施。建筑工程在基坑开挖过程中,支护方式多种多样,一般有放坡、土钉墙、钢板桩、灌注桩+锚索、重力式水泥土挡墙、地下连续墙等方式。建筑基坑支护应综合考虑场地工程地质与水文地质条件、基坑开挖深度、降排水条件、基础类型、周边环境对基坑侧壁变形控制的要求、基坑周边荷载、施工季节及施工条件、支护结构使用期限和相关施工安全与成本等因素,做到因地制宜、因时制宜、精心勘察、合理设讣、精心施工、严格监控。一般的基坑支护大多乂是临时结构、投资太大也易造成浪费,但支护结构不安全乂势必会造成工程事故。因此,如何安全、合理地选择合适的支护结构并根据基坑工程的特点进行科学的设汁是基坑工程要解决的主要内容。一、放坡开挖放坡是指土方工程在施工过程中,为了防止土壁塌方,确保施工安全,当挖方超过一定深度或填方超过一定高度时,其边沿应放出的足够的边坡。在场地比较开阔的情况下开挖土方时,可以优先采用放坡的方式保持边坡的稳定。普通土(一类二类)挖深超过1米,坚土(三类土)和四类土挖深超过1.5米,为了防止土壁崩塌,保持边避稳定需要加大挖土上口宽度,使挖土面保持一定坡度。放坡的坡度大小一般由施工组织设汁规定,无规定时,普通土按1:0.5,(即每挖深1米就加宽0.5米)坚土按1:0.33.沙砾按1:0.25放坡。注意事项:周边条件允许情况下,尽量坡度放大,软土地区放坡尽量增加坡脚反压,做好降水、截水、泄水措施。一般情况可用铁丝网代替钢筋网,用石粉代替砂、石喷栓护面。二、土钉墙(加强型土钉墙)上钉墙是一种原位土体加筋技术。将基坑边坡通过由钢筋制成的丄钉进行加固,边坡表面铺设一逍钢筋网再喷射一层絵而层和土方边坡相结合的边坡加固型支护施工方法。苴构造为设置在坡体中的加筋杆件(即土钉或锚杆)与苴周|期上体牢固粘结形成的复合体,以及而层所构成的类似重力挡上墙的支护结构。土钉墙是一种边坡稳定式的支护,它是起主动嵌固作用,增加边坡的稳定性,使基坑开挖后坡面保持稳定。土钉墙主要用于土质较好地区,有的已用于坑深10m以上的基坑,稳定可幕、施工简便且工期短、效果较好、经济性好。注意事项:对于周边临近建筑物或道路等对变形控制较严格区段或较深的基坑,需增加预应力锚杆或锚索,称之为加强型土钉墙,因施加预应力较小,可设置简易腰梁。根据土层及地下水情况能干法成孔尽量干法成孔。如遇回填土及局部软土层,钢筋土钉改为钢花管土钉采用冲击器击入效果更佳。三、复合土钉墙(加强型复合土钉墙)复合土钉墙是将土钉墙与一种或儿种单项支护技术或截水技术有机组合成的复合支护体系,它的构成要素主要有土钉、预应力锚杆、搅拌桩、旋喷桩、微型桩、截水帷幕、挂网喷射混凝土面层、原位土体等,通过多种组合,形成复合基坑支护技术,大大扩展了土钉墙支护的应用范围。复合土钉墙有哪些儿种形式?1、土钉墙+预应力锚杆;2、土钉墙+水泥土桩;3、土钉墙+水泥土桩+预应力锚杆;4、土钉墙+微型桩+预应力锚杆;5、土钉墙+水泥土桩+微型桩+预应力锚杆。不同的组合形式作用不同,应根据实际工程需要选择。注意事项:深层搅拌桩在较斥砂层施工较易开义,需设置多排搭接。由于搅拌桩抗拉抗剪性能较差,一般情况需内插钢管或型钢,并设置冠梁。对于局部狭窄区域,搅拌桩机械无法施工时,可采取高压旋喷桩代替。对于周边临近建筑物或道路等对变形控制较严格区段或较深的基坑,需增加预应力锚杆或锚索,称之为加强型复合土钉墙。四、拉森钢板桩钢板桩是通用名,包括各种型号的钢板桩,根据钢板桩横截面形状和用途主要分为:U形、Z形、W形三种形状钢板桩。U型钢板桩的应用比较普遍,而带止口(锁扣)的钢板桩称为拉森钢板桩。拉森型钢板桩有热轧和冷弯两种大类,形状以U型为主,还有Z型,一字型等。拉森钢板桩与槽型钢板桩的主要区别是:挡护强度高,止水效果好。每块I;型板桩的两边的“U型突出”设计可以用来连锁相邻的板桩。互锁结构可以(在板桩互锁时)形成一个水密结构从而增加板桩结构的强度。它可广...
