BIM管综优化手册【地下室】VIP免费

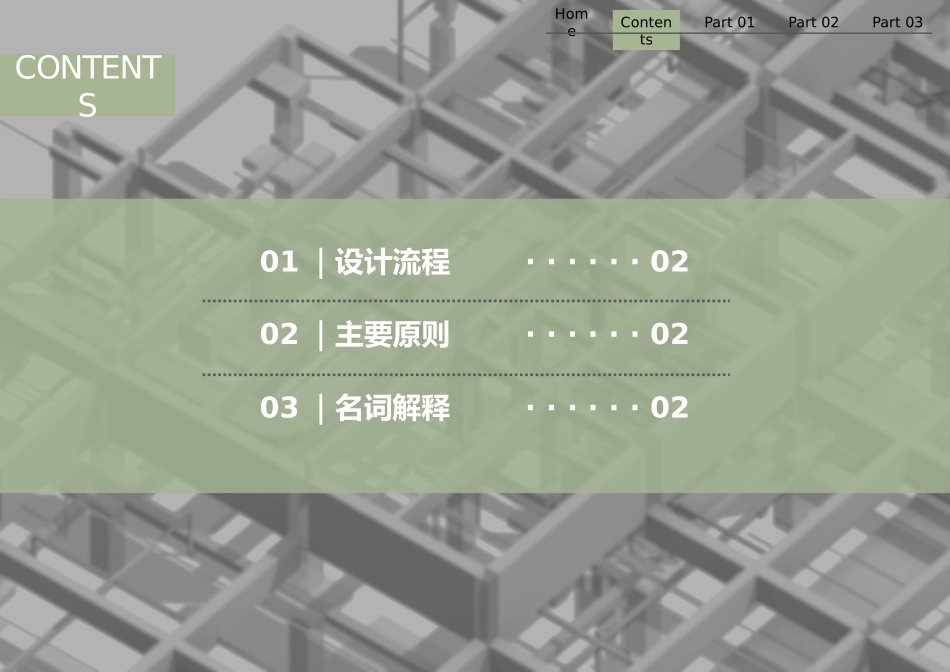

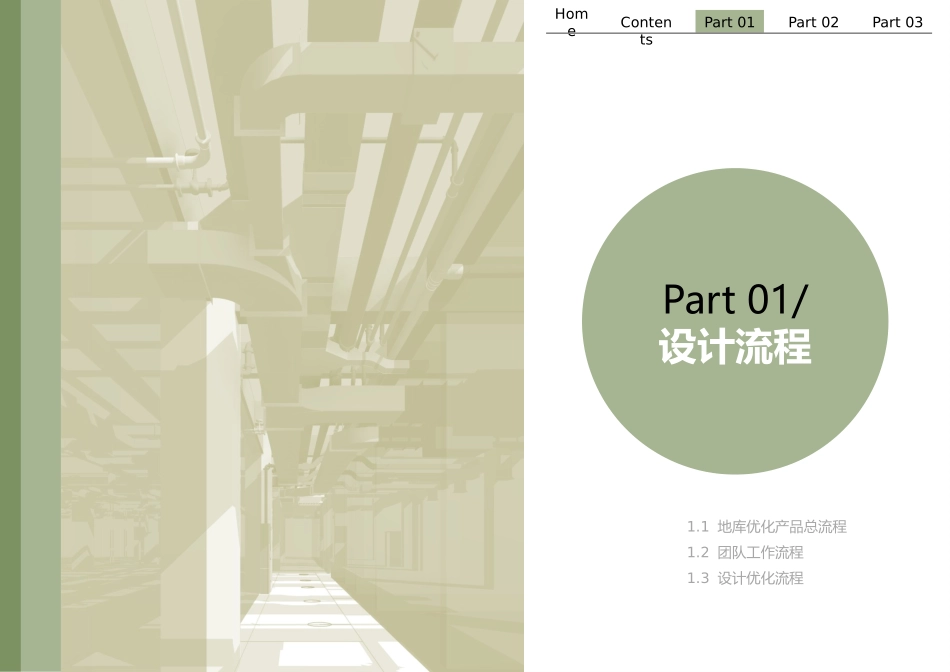

HomeContentsPart01Part02Part03BIM管综优化手册(地下室)CONTENTS01｜设计流程······0202｜主要原则······0203｜名词解释······02HomeContentsPart01Part02Part031.1地库优化产品总流程1.2团队工作流程1.3设计优化流程Part01/设计流程HomeContentsPart01Part02Part03HomeContentsPart01Part02Part03Part01设计流程1.1地库优化产品总流程黄色部分：BIM中心地库优化设计过程节点蓝色部分：为施工图设计院主要节点红色部分：为工程主要节点紫色部分：为本中心其他产品项目进度BIM进度方案初步设计施工图送审图审修改蓝图完成项目动工竖向预埋机电安装地库深化设计BIM管综电子版图纸出图审核BIM建模图纸问题重点反馈8天施工验收常见问题指导施工图设计45天BIM重新对图调整模型闭合图纸问题开始深化3天7天预埋套管定位图纸/优化问题反馈15天成果修订准备出图3天BIM蓝图寄出现场服务施工前交底精细化设计交付设计配合调整设计配合调整车位销售地库手册※以上设计过程，各个时间节点的成果输出，需要各参与方一起积极配合，而非一人之力所能及。HomeContentsPart01Part02Part03Part01设计流程1.1地库优化产品总流程基础建模预埋出图管综优化沟通决策出图交底024681012141668121381015132-5万方项目5万以上项目合计（小）：30合计（大）：37天数后期现场服务：项目土建施工开始前，第一次BIM交底，明确预埋套管位置。设备安装施工开始前，第二次BIM交底，明确管线安装方式。设备安装过程中，BIM设计师根据现场进度到场进行施工指导。HomeContentsPart01Part02Part03Part01设计流程1.2团队工作流程交互注意:建模对图•土建机电建模•图纸问题反馈•优化前新图调整•汇总图纸信息模型初步问题梳理•车位消火栓•车位集水坑•人防、卷帘开启•一层排水•主风管净高•主楼与大地库交接净高•坡道下净高预埋优化•预埋点位确定•管综优化•机房深化•问题反馈及沟通处理•优化后新图调整完善出图•喷淋建模优化•支吊架建模•标注出图•净高分析报告模型图审•碰撞•净高•共架•车位•优化之前的所有图纸调整均有建模部门跟进，模型全部建好后提交设计部。•模型问题清单整理好移交给设计部，由设计部补充其他问题后一并发出。•填写【设计确认单】中图纸情况•优化过程中有新图调整，由设计部自行更新，如果有颠覆性调整可由建模部门协调配合。•预埋点位优化及套管放置由设计部完成。预埋出图由模型部完成。•净高报告结果返给设计部自己核对调整，特殊部位做好交底准备记录。•全套电子版图纸完成发甲方确认后出图。•设计部根据【模型验收清单】对模型进行复核。•初步问题梳理，整合问题清单并发出（若时间紧急可先执行此项）。•模型部根据【优化验收清单】对模型进行成果复核。HomeContentsPart01Part02Part03Part01设计流程1.3设计优化流程收到模型初步问题整理预埋设计整体优化深化出图HomeContentsPart01Part02Part03Part01设计流程收到模型1.3设计优化流程了解问题清单•熟知清单中的所有问题，可以给予指导的及时纠正。模型验收检查•根据【模型验收清单】对模型进行初步校对，并将问题填写于内部问题清单中。建立联系方式•明确甲方、设计方设计人员和对接途径（邮箱、电话、沟通群等）熟悉项目层高•了解各层层高及不同高差，熟悉风管、桥架等大设备常规尺寸。与部门主管对接•与部门负责人明确排管原则和主要高度设定。明确项目重难点。初步问题整理收到模型初步问题整理预埋设计整体优化深化出图模型验收检查与部门主管对接初步问题整理HomeContentsPart01Part02Part03Part01设计流程1.3设计优化流程收到模型初步问题整理预埋设计整体优化深化出图收到模型HomeContentsPart01Part02Part03Part01设计流程1.3设计优化流程收到模型初步问题整理预埋设计整体优化深化出图初步问题整理机房口净高•主要是风管出机房处，管道比较大，阀门设备比较多，还要考虑喷淋等容易出现净高不够人防门、卷帘门•两种门对安装和开启的结构要求复核，附近经过管线是否满足门的净高需要，附近车位是否受门锁或构架影响消火栓设计•开启范围需要满足设计要求，包括车位、车道的影...
