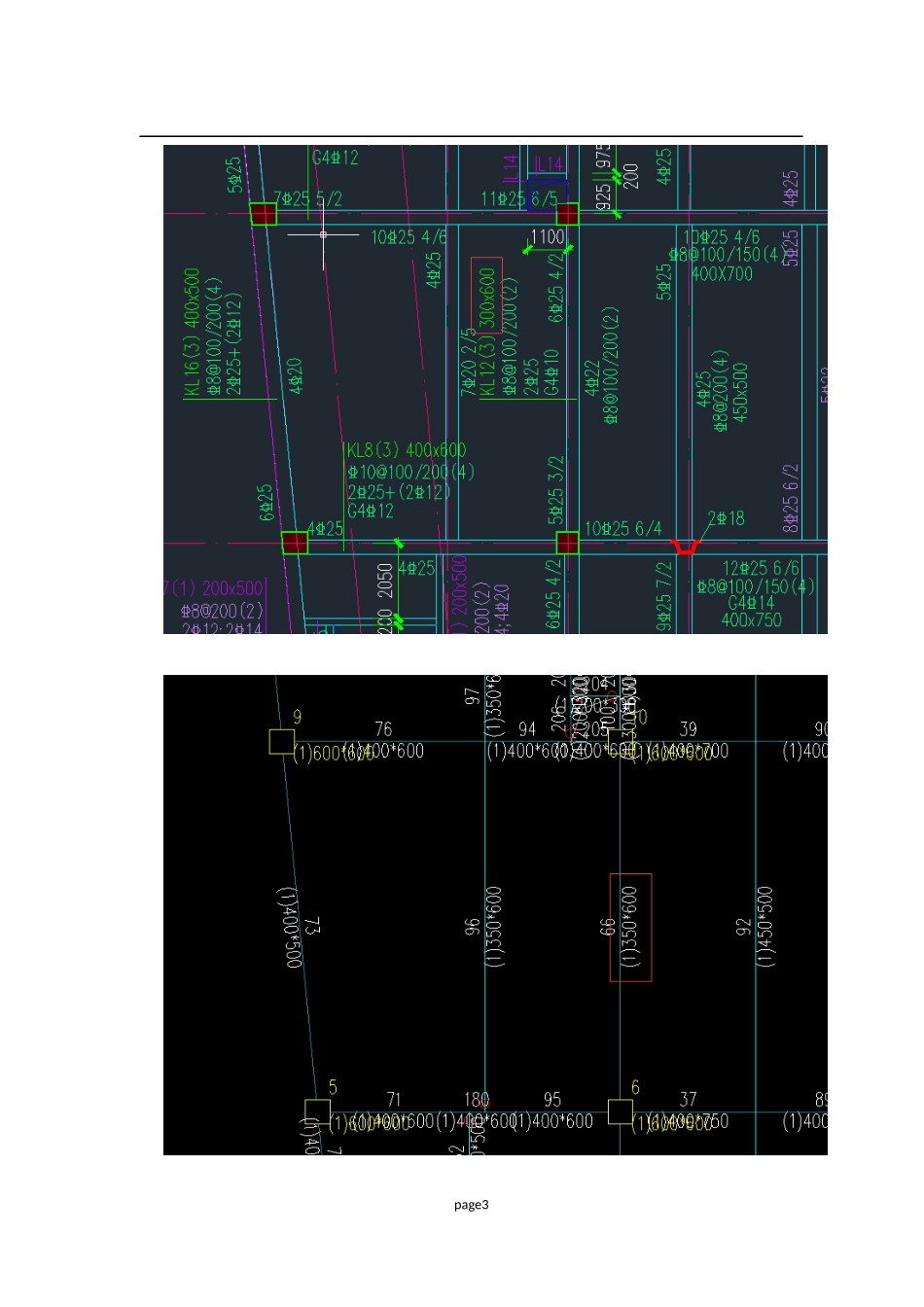

化工大学工程训练中心结构设计优化意见回复之答复 三上部结构4 上部结构计算优化咨询意见4.1 上部结构计算优化咨询意见1）梁设计时考虑楼板作为受压区翼缘回复：勾选矩形混凝土梁按考虑楼板翼缘的 T 形粱，只会减小跨中配筋，由于地上部分板厚不大，因此减小配筋量并不太大。同时由于本工程构件设计时已勾page1选框架梁梁端配筋考虑受压钢筋影响，因此梁支座配筋已较小，考虑跨中配筋应有一定的安全储备，经沟通维持原设计。本条理由已在体育馆模型中陈述，在此重复下：如果是从安全储备角度讲，软件得到的梁端内力为梁、柱中心线交点，实际模型梁端弯矩应取到柱边，那么按中心点内力计算出来的梁端配筋已偏大，可以讲已经有安全储备，因此仍建议跨中考虑楼板受压翼缘按 T 形梁配筋。 2）2 层 KL12 施工图梁宽与模型不一致回复：经核对 KL12 施工图梁宽与模型一致。page2page3我方拿到的施工图与模型数据见上图。3）抗震等级是否定义有误page4总说明提到 II 段抗震等级为二级，且按大跨度框架查表也为二级。但从计算数据看，抗震措施的抗震等级为三级，且均为手工修改标记（如果是从其它软件转过来的，有可能附上手工修改标记），抗震构造措施抗震等级为二级，请设计方确认该处抗震等级设置是否正确。5 上部结构施工图优化咨询意见5.1 粱本工程梁跨中底筋减少，主要是因为考虑楼板受压翼缘按 T 形梁配筋所致。回复：对上述理由见计算优化意见 3）条，建议维持原设计。扣除梁、板重叠部分自重修改也会对梁配筋有所影响。page5回复：对此条经过计算校核后，原配筋结果不变。5.2 柱回复：柱配筋由于软件版本不一致，以及归并不一致导致单个柱配筋有所区别，从优化前后柱配筋结果统计中可以看出，优化后柱配筋增大 0.5%，因此建议维持原设计。关于施工图结果，除了计算配筋决定外，构件归并、选筋习惯等也是决定最终钢筋量的因素。报告中给出的构件施工图对比结果，是综合考虑了计算配筋、软件选筋参数后的结果，供设计方参考。四 基础结构3.基础结构计算优化咨询意见1）II 段参数设置中，《建筑抗震规范》6.2.3 柱底弯矩放大系数应选“1.3 适用三级框架”。回复：II 段为大跨度框架，抗震等级为二级，维持原设计。 按规范跨度不小于 18 米要按大跨度框架确定抗震等级，本工程的确应该是二级，但查看前处理“抗震等级”菜单中的设置，上部结构均是按三级计算的。此处应与上部保持一致。page6
