专升本《模拟电子技术》测试题

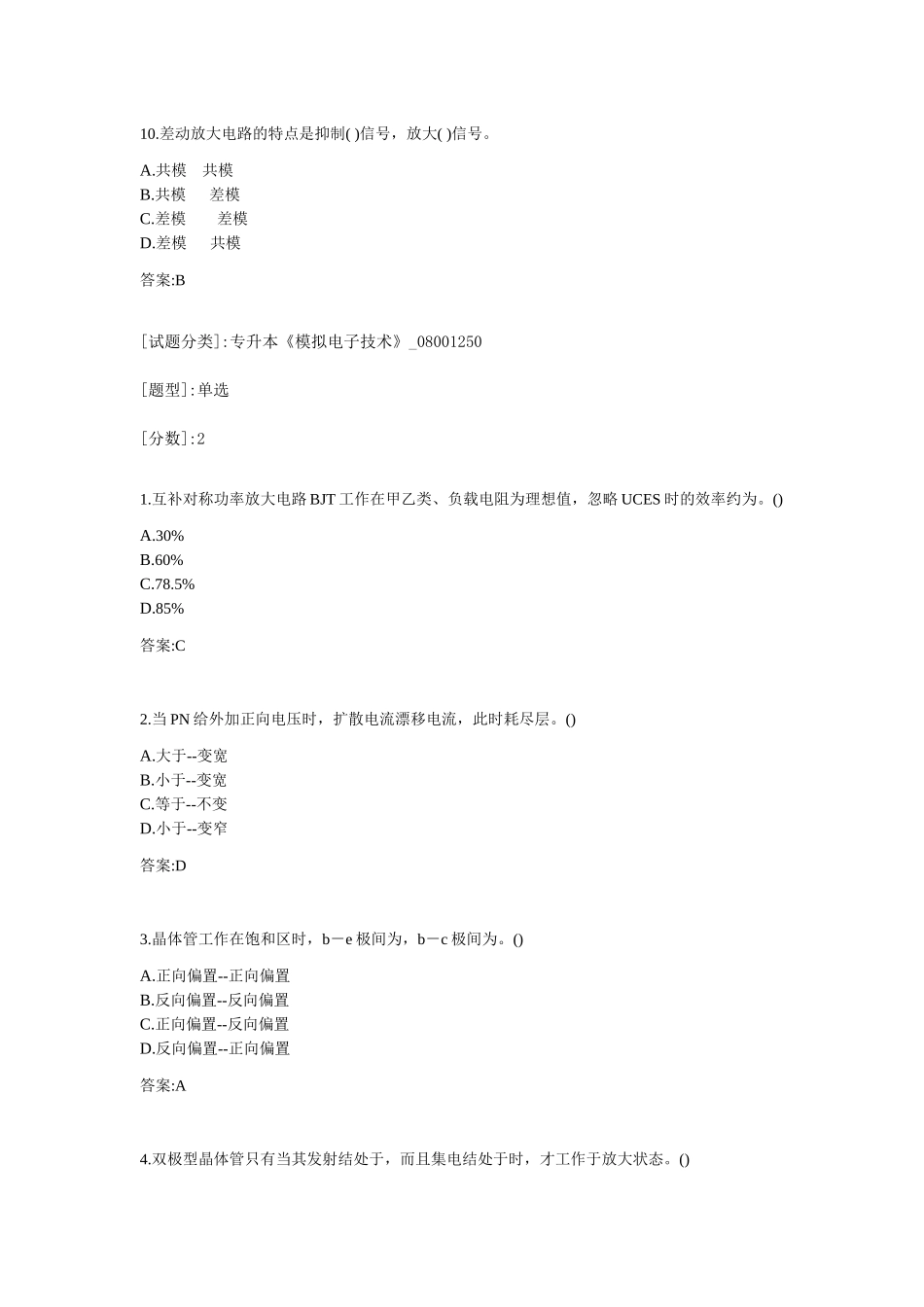

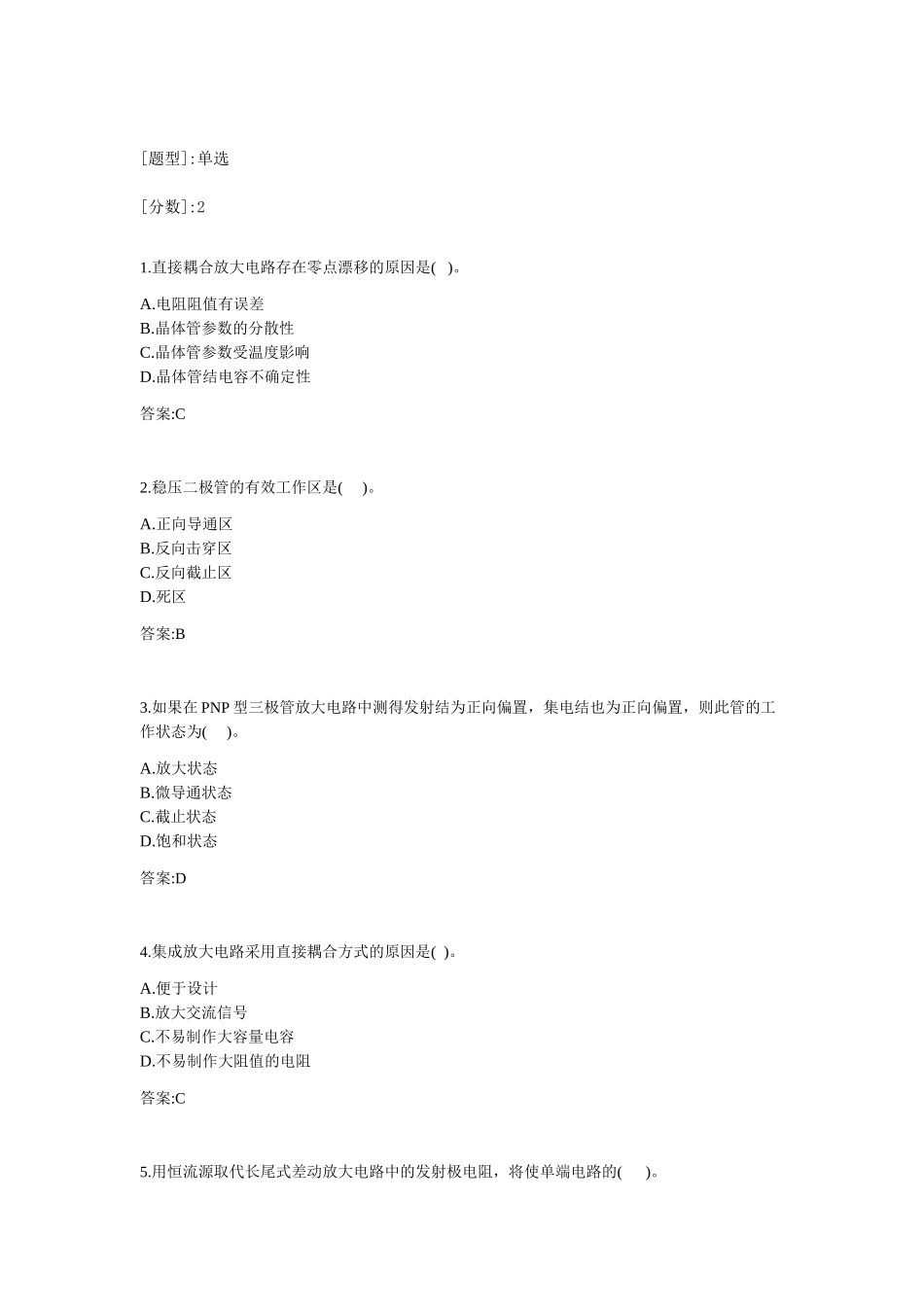

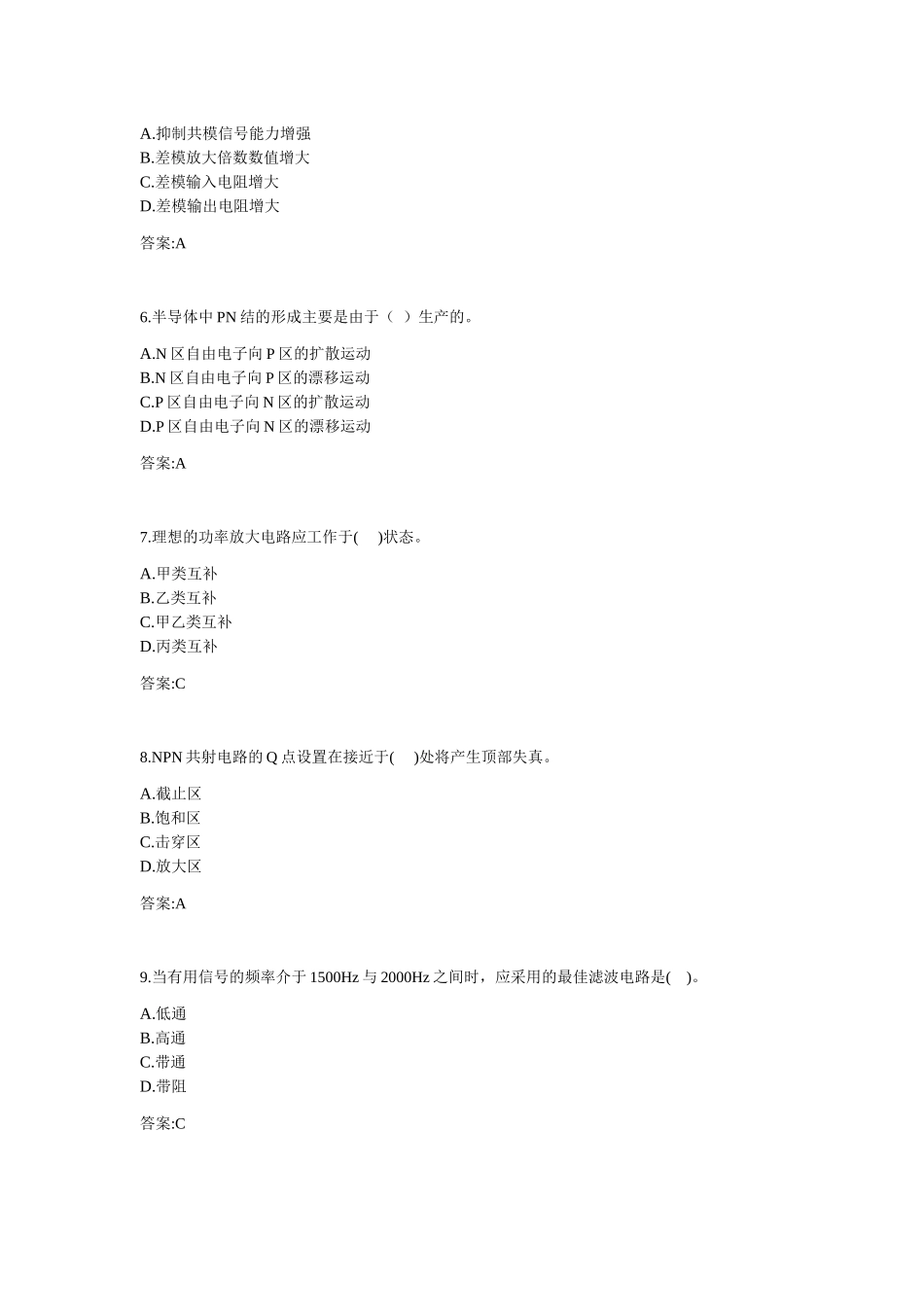

[题型]:单选[分数]:21.直接耦合放大电路存在零点漂移的原因是( )。A.电阻阻值有误差B.晶体管参数的分散性C.晶体管参数受温度影响D.晶体管结电容不确定性答案:C2.稳压二极管的有效工作区是( )。A.正向导通区B.反向击穿区C.反向截止区D.死区答案:B3.如果在 PNP 型三极管放大电路中测得发射结为正向偏置，集电结也为正向偏置，则此管的工作状态为( )。A.放大状态B.微导通状态C.截止状态D.饱和状态答案:D4.集成放大电路采用直接耦合方式的原因是( )。A.便于设计B.放大交流信号C.不易制作大容量电容D.不易制作大阻值的电阻答案:C5.用恒流源取代长尾式差动放大电路中的发射极电阻，将使单端电路的( )。A.抑制共模信号能力增强B.差模放大倍数数值增大C.差模输入电阻增大D.差模输出电阻增大答案:A6.半导体中 PN 结的形成主要是由于（ ）生产的。A.N 区自由电子向 P 区的扩散运动B.N 区自由电子向 P 区的漂移运动C.P 区自由电子向 N 区的扩散运动D.P 区自由电子向 N 区的漂移运动答案:A7.理想的功率放大电路应工作于( )状态。A.甲类互补B.乙类互补C.甲乙类互补D.丙类互补答案:C8.NPN 共射电路的 Q 点设置在接近于( )处将产生顶部失真。A.截止区B.饱和区C.击穿区D.放大区答案:A9.当有用信号的频率介于 1500Hz 与 2000Hz 之间时，应采用的最佳滤波电路是( )。A.低通B.高通C.带通D.带阻答案:C10.差动放大电路的特点是抑制( )信号，放大( )信号。A.共模 共模B.共模 差模C.差模 差模D.差模 共模答案:B[试题分类]:专升本《模拟电子技术》_08001250[题型]:单选[分数]:21.互补对称功率放大电路 BJT 工作在甲乙类、负载电阻为理想值，忽略 UCES 时的效率约为。()A.30%B.60%C.78.5%D.85%答案:C2.当 PN 给外加正向电压时，扩散电流漂移电流，此时耗尽层。()A.大于--变宽B.小于--变宽C.等于--不变D.小于--变窄答案:D3.晶体管工作在饱和区时，b－e 极间为，b－c 极间为。()A.正向偏置--正向偏置B.反向偏置--反向偏置C.正向偏置--反向偏置D.反向偏置--正向偏置答案:A4.双极型晶体管只有当其发射结处于，而且集电结处于时，才工作于放大状态。()A.正偏--正偏B.正偏--反偏C.反偏--正偏D.反偏--反偏答案:B5.电路如图所示。若 V1、V3 管正负极同时接反了，则输出＿＿。()A.只有半周波形B.无波形且变压器或整流管可能烧毁C.全波整流波形D.全波整流波形，但 V2 管承受 2 倍的电压答案:D6.效率与成本俱佳的整流方式是：。()A...
