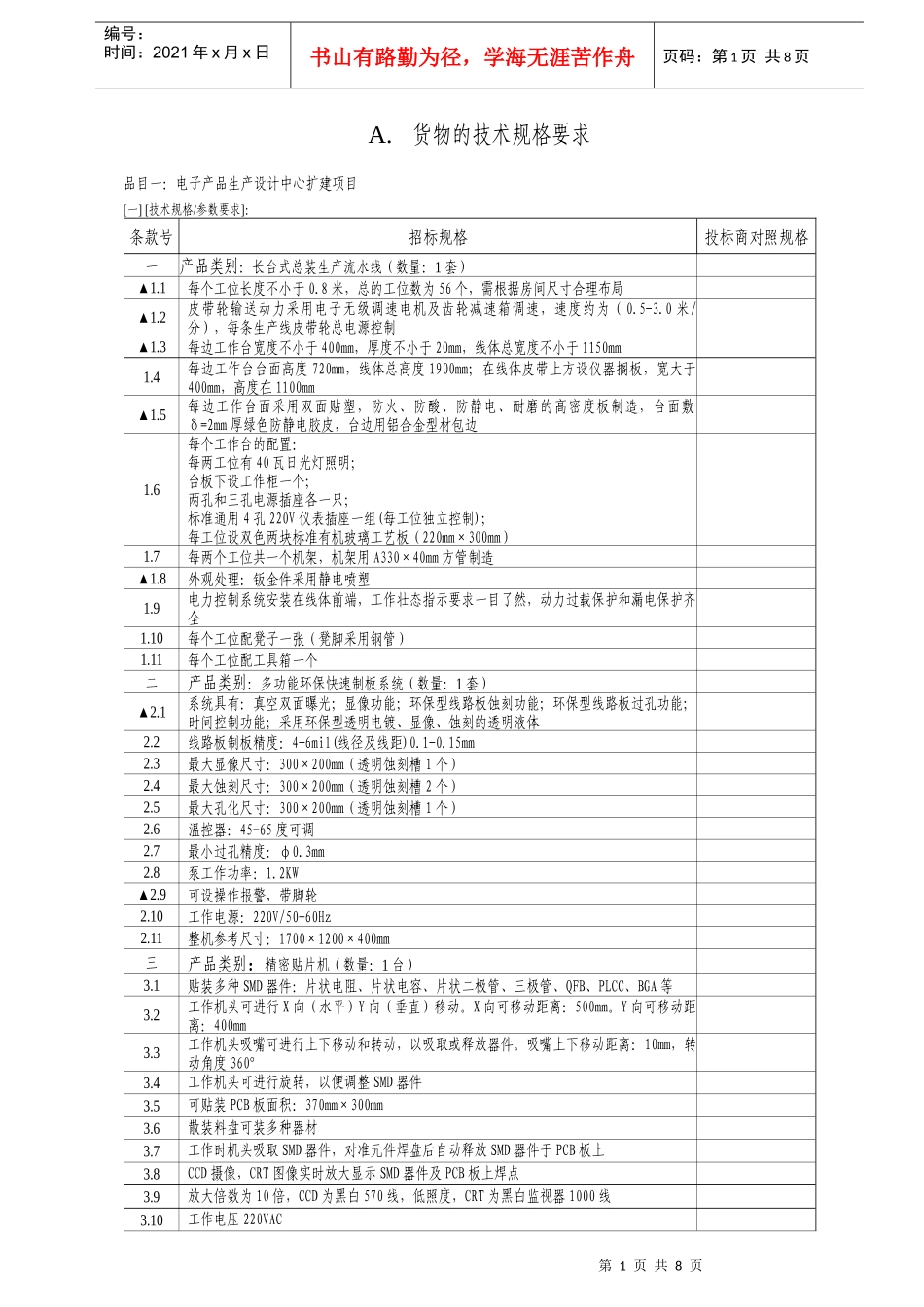

第 1 页 共 8 页编号:时间:2021 年 x 月 x 日书山有路勤为径,学海无涯苦作舟页码:第 1 页 共 8 页A.货物的技术规格要求品目一:电子产品生产设计中心扩建项目[一] [技术规格/参数要求]:条款号招标规格投标商对照规格一产品类别:长台式总装生产流水线(数量:1 套)▲1.1每个工位长度不小于 0.8 米,总的工位数为 56 个,需根据房间尺寸合理布局▲1.2皮带轮输送动力采用电子无级调速电机及齿轮减速箱调速,速度约为( 0.5-3.0 米/分),每条生产线皮带轮总电源控制▲1.3每边工作台宽度不小于 400mm,厚度不小于 20mm,线体总宽度不小于 1150mm1.4每边工作台台面高度 720mm,线体总高度 1900mm;在线体皮带上方设仪器搁板,宽大于400mm,高度在 1100mm▲1.5每边工作台面采用双面贴塑,防火、防酸、防静电、耐磨的高密度板制造,台面敷δ=2mm 厚绿色防静电胶皮,台边用铝合金型材包边1.6每个工作台的配置:每两工位有 40 瓦日光灯照明;台板下设工作柜一个;两孔和三孔电源插座各一只;标准通用 4 孔 220V 仪表插座一组(每工位独立控制);每工位设双色两块标准有机玻璃工艺板(220mm×300mm)1.7每两个工位共一个机架,机架用 A330×40mm 方管制造▲1.8外观处理:钣金件采用静电喷塑1.9电力控制系统安装在线体前端,工作壮态指示要求一目了然,动力过载保护和漏电保护齐全1.10每个工位配凳子一张(凳脚采用钢管)1.11每个工位配工具箱一个二产品类别:多功能环保快速制板系统(数量:1 套)▲2.1系统具有:真空双面曝光;显像功能;环保型线路板蚀刻功能;环保型线路板过孔功能;时间控制功能;采用环保型透明电镀、显像、蚀刻的透明液体2.2线路板制板精度:4-6mil(线径及线距)0.1-0.15mm2.3最大显像尺寸:300×200mm(透明蚀刻槽 1 个)2.4最大蚀刻尺寸:300×200mm(透明蚀刻槽 2 个)2.5最大孔化尺寸:300×200mm(透明蚀刻槽 1 个)2.6温控器:45-65 度可调2.7最小过孔精度:φ0.3mm2.8泵工作功率:1.2KW▲2.9可设操作报警,带脚轮2.10工作电源:220V/50-60Hz2.11整机参考尺寸:1700×1200×400mm三产品类别:精密贴片机(数量:1 台)3.1贴装多种 SMD 器件:片状电阻、片状电容、片状二极管、三极管、QFB、PLCC、BGA 等3.2工作机头可进行 X 向(水平)Y 向(垂直)移动。X 向可移动距离:500mm。Y 向可移动距离:400mm3.3工作机头吸嘴可进行上下移动和转动,以吸取或释放器件。吸...
