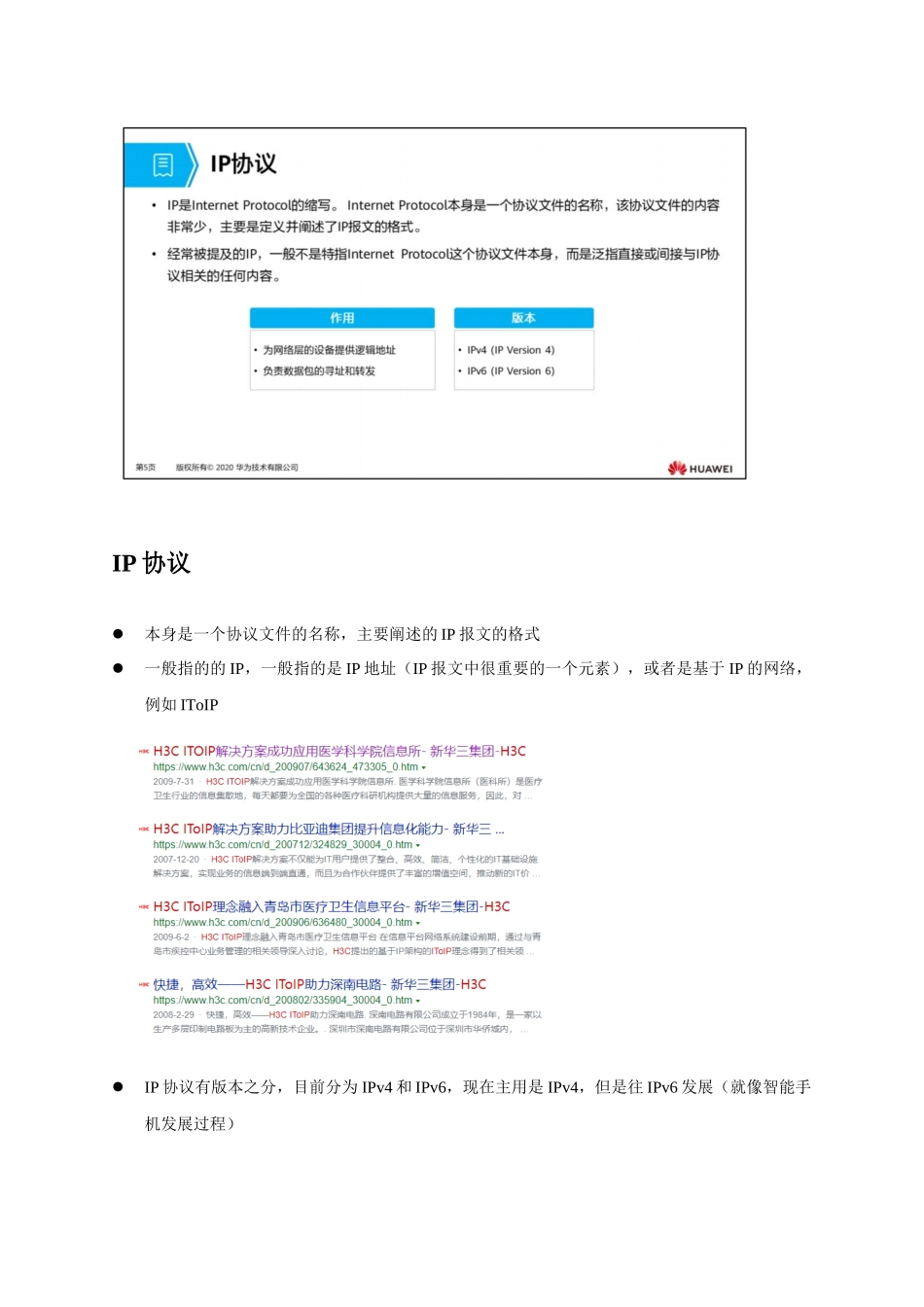

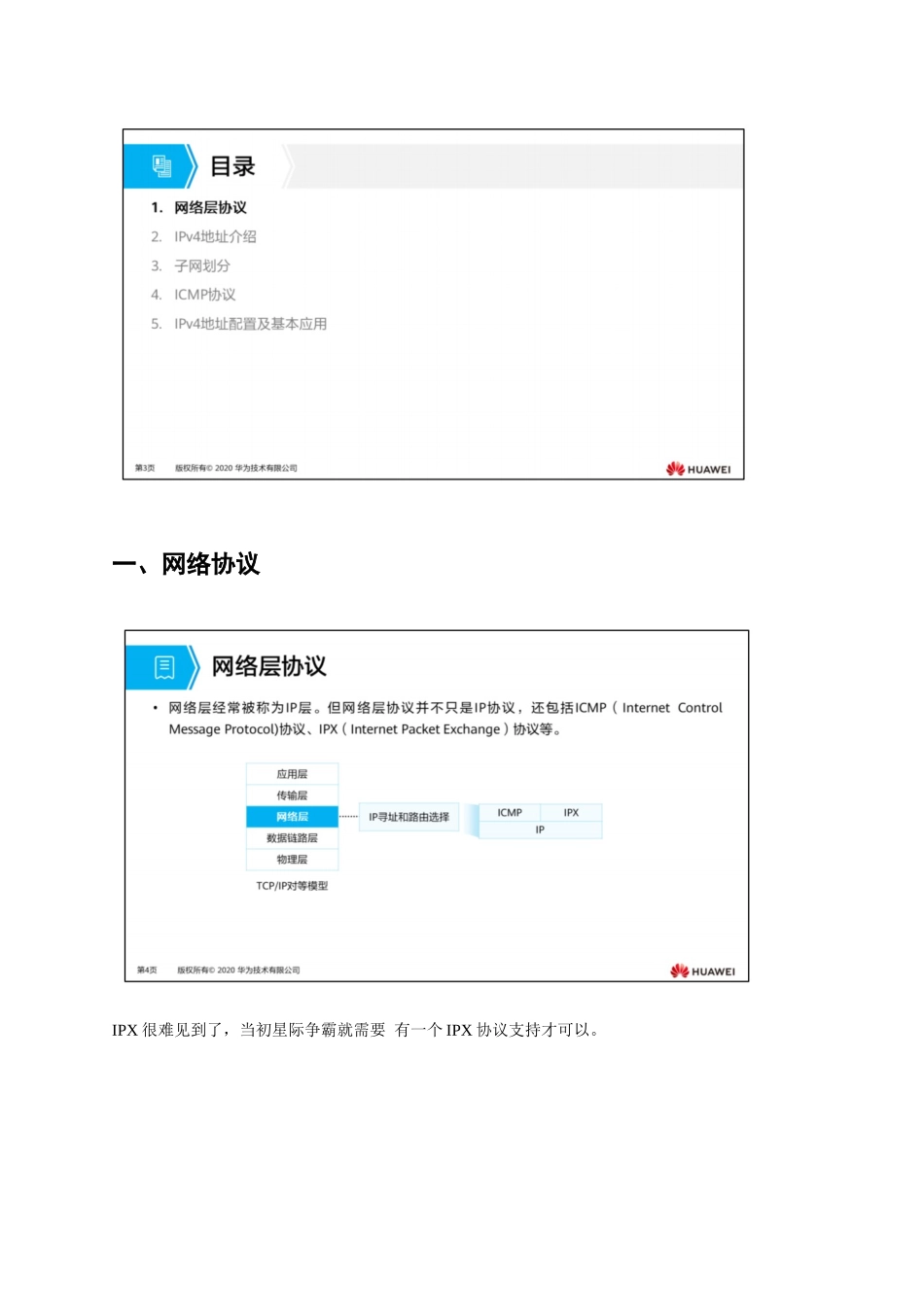

一、网络协议IPX很难见到了，当初星际争霸就需要有一个IPX协议支持才可以。IP协议本身是一个协议文件的名称，主要阐述的IP报文的格式一般指的的IP，一般指的是IP地址（IP报文中很重要的一个元素），或者是基于IP的网络，例如IToIPIP协议有版本之分，目前分为IPv4和IPv6，现在主用是IPv4，但是往IPv6发展（就像智能手机发展过程）IP协议是不可靠的，尽力而为的，不负责任的。IP地址用于标识某个设备，结合路由表可以完成相应的数据传递工作。关于头部（首部）的概念英文叫header，然后就机翻成头部，实际上就是增加在数据外面的包装盒，然后正常书写或者标识过程就是在数据的左边。但是wireshark的呈现形式是叠罗汉式的，也算是头部。IPv4报文格式版本号(Version)4bitIPv4，因此就是4，二进制表示为0100头部长度(HeaderLength)4bit首部长度表示整个IP头部包含多少个4字节，而不是首部长度为多少首部就多长。例如下面的首部长度为5（二进制为0101），那么就表示IP首部包含5个四字节，因为IP首部长度为20字节。由于首部长度总共只有4bit（最大为1111），因此IP首部最大就是15x4=60字节，换言之，IP选项字段最大40字节。服务类型(TOS)8bit（现阶段仅作了解）传统用法一共8bit，前3bit叫做IPprecedence，由于是3bit，因此取值范围是0~7。紧接着4bit为TOS位。这四个bit要么全部置零，表示一般服务，要么就只有一个bit是置一的。当第一bit置一，表示最小延迟，接着依次是最大吞吐量，最高可用性，最小费用。最后一bit不用。现代用法前六位作为DSCP位，后面两位没用。总长度(TotalLength)16bit表示整个IP报文（头部+数据）的长度，由于是16bit，因此决定了IP报文最大不能超过65536字节。针对这个不能超过65535字节的特性，有一种很老的攻击叫做pingofdeath。当98系统收到超过65535字节的报文的时候，就会挂掉。可以使用分片技术，让超过65535的IP报文在途中进行分片，到了目的98系统之后，让系统进行重新组装。标识字段identification（16bit）发送出IP报文的设备都会对每一个报文进行标识，也就是表示字段，标识字段是各不相同的，发一个包标识字段增加1。例如1.1.1.1ping1.1.1.2标志位flags3bit第1bit:预留不用Don’tfragment：置位（set，值为1)则标识任何情况下都不分片MF（MoreFragment）：置位（set，值为1）表示后面还有分片，不置位（notset，值为0）表示后面没有分片，这个报文是最后一个分片了片偏移fragmentOffset12bit发送数据前，把出接口MTU（太网上能够传输的最大DATA字节数为1500）与即将发送数据包（除了以太网帧以外）的长度进行比较。如果发送数据包大于出接口MTU那么就进行分片。分片可以发生在原始发送端主机上，也可以在中间路由器上。片偏移量：被分片的数据和原始数据相比，偏了多少。如果一个IP报文出现了分片，无论分成多少片，标识位都是一样的。eg.1MTU的极限试探MTU以太网最大的传输单元，数值为1500字节EthernetII18字节（6字节DMAC+6字节的SMAC+2字节的type+4字节的FCS校验）以太网的报文大小最大1518字节1500字节包含：IP头部（20字节）+ICMP头部（8字节）+数据（1472字节）！！！构造PING报文Step1配置IP地址略Step2保证路由全通system-viewospf1area0network0.0.0.0255.255.255.255Step3联通性测试Step4端口MTU观察在AR2的G0/0/0端口通过命令displayinterfaceg0/0/0Step5不分片发送AR1上使用命令ping-s3000-f1.1.1.1其中-s表示发送的ICMP数据的字节数-sSpecifythenumberofdatabytestobesent,thedefaultis56bytes-f表示誓死不分片-fSetDon'tFragmentflaginpacket(IPv4-only)说明这个吃不消Q：在不做任何干预的情况下，请问-s最大配置多少？A：1472字节由于MTU=1500字节，这就决定了IP头部（20字节）+ICMP头部（8字节）+ICMP承载的数据（1472字节）≤1500字节eg.2分片观察AR1上允许分片，并且发送ICMP3500字节，即ping-s3500-c11.1.1.1-c1表示发送1个ICMP报文，默认5个-cSpecifythenumberofechorequeststobesent,thedefaultis5从抓包可以看出，ICMPrequest报文被分成了三个片第1片第二片第三片其他：1.三个报文实际上是1个报文的分片，所以id号...
