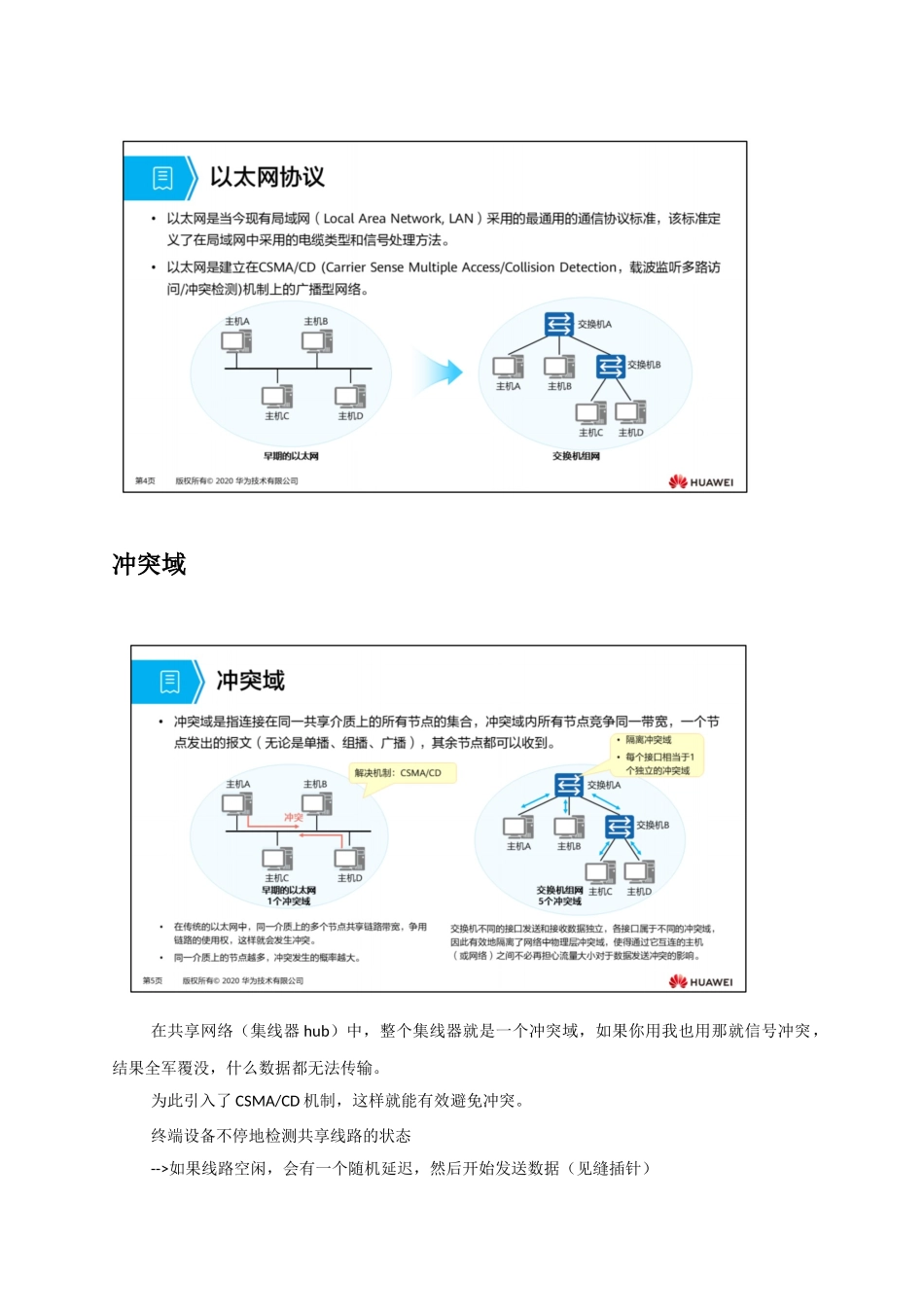

一、以太网协议介绍冲突域在共享网络(集线器hub)中,整个集线器就是一个冲突域,如果你用我也用那就信号冲突,结果全军覆没,什么数据都无法传输。为此引入了CSMA/CD机制,这样就能有效避免冲突。终端设备不停地检测共享线路的状态-->如果线路空闲,会有一个随机延迟,然后开始发送数据(见缝插针)-->如果线路忙,那就候着但是随机延迟也有可能出现恰巧同时发送的情况,如果冲突了就停止发送数据以太网交换机就不会有这个顾虑,一个端口就是一个冲突域,不同端口不同冲突域,互不影响,该发发,该收收。广播域广播报文目的MAC地址为FFFF-FFFF-FFFF的帧,叫做二层广播帧交换机收到广播后的默认行为:交换机收到广播后,默认会在一个广播域中泛洪(除接收端口外其他所有端口发送一份),在同一个广播域中设备无论你愿不愿意,都会收到。广播域的范围一个交换机默认就在一个广播域中。每一个网口与一个网卡对应,交换机的一个网口就有一张网卡将高低电平转换成bit流(通过网口的铜片),然后封装以太网II帧或者将bit流转换成高低电平。二、以太网帧介绍EthernetIIEthernetII帧【(46+18=64)-(1500+18=1518)】DMAC:目的MAC地址,6字节,标明帧的接收者SMAC:源MAC地址,6字节,标明帧的发送者Type:类型字段,2字节,用于标识上层承载的协议类型用户数据:46-1500字节如果数据超过了1500字节(MTU),就要分片如果不足46字节(ARP),就要使用垫片(全0)填充---Wireshark不显示FCS:校验和,4字节---Wireshark不显示802.3一样是协议使用,例如生成树,了解即可。MAC地址为什么有了IP地址又要有MAC地址?使用16进制表示,很少场合使用二进制的0、1、2、3、4、5、6、7、8、9、A、B、C、D、E、F0000-1111-222200-00-11-11-22-220000.1111.2222都正确要根据实际场合来进行配置前24bit是OUI,厂商代码。单播MAC地址1.第1字节最后一个bit为0的MAC地址,就一定是单播MAC地址2.出厂就烧录在网卡上的,理论上无法修改3.可以作为源和目的地址4.理论上全局唯一,但是至少要保证一个广播域内唯一广播MAC地址1.48bit全为1FFFFFFFFFFFF2.只能作为目的MAC,所有广播域设备均能收到该数据帧组播MAC地址1.第1字节最后一个bit为1,但是所有bit不全为12.只能作为目的MAC地址不可以是源MAC地址3.只有在这个组播组的设备才能接受并处理。单播帧单播帧:源和目的MAC地址均为单播MAC地址的帧只发给一个目的终端广播帧源MAC地址为单播,目的MAC地址为广播,一个广播域的用户都会收到,效率较低,但是无耐之举组播帧组播MAC地址1.第一字节最后一个bit为1,其他47bit不全为1,则是组播MAC地址2.只能作为目的,不能作为源MAC地址3.只能在同一个组播组的终端能收到(效率比广播高)三、以太网交换机介绍接入:提供更多的是高速的端口,以及联动网络提供接入的安全(比如楼层交换机)聚合:连接核心和接入,一般网关在汇聚,很多的策略在这里实施(比如一栋楼的接入交换机的汇聚)核心:性能最高,价格最高接入:每个班级的班主任汇聚:教研室主任核心:二级学院院长典型的三层结构,并不是一定都需要三层,一些小的soho,可能就接入和核心即可,甚至只有核心,但是大的园区网,一般而言都是有三层结构二层vs三层处理以太网二层交换机转发数据的端口,只是根据数据帧的目的MAC地址,查询MAC地址表进行转发。不动数据帧,因此叫做二层处理,不消耗游戏币,TTL不变。路由器或者三层交换机需要根据三层的目的IP地址,查询路由表寻找相应的出口口和下一跳,因此需要处理到第三层,因此需要拆除二层的帧,因此这是三层处理,一次三层处理,TTL减少1交换机工作原理二层交换机就干两件事:学习+转发学习一个数据帧进入交换机,交换机就学习数据帧的源MAC地址,从而形成MAC地址表用于后续的转发转发根据目的MAC地址查找MAC地址表泛洪:除了接收端口外其他端口均发送一份转发:从一个端口进,从另外一个端口出去丢弃:顾名思义,丢掉泛洪情况一目的MAC地址是广播或者组播除接收端口外所有其他端口转发(泛洪)情况二目的MAC地址是单播MAC地址若查MAC地址表找不到,则认为是未知单播帧,除接收端口外所有其他端口转发(...
