照明的开关、插座安装施工工艺

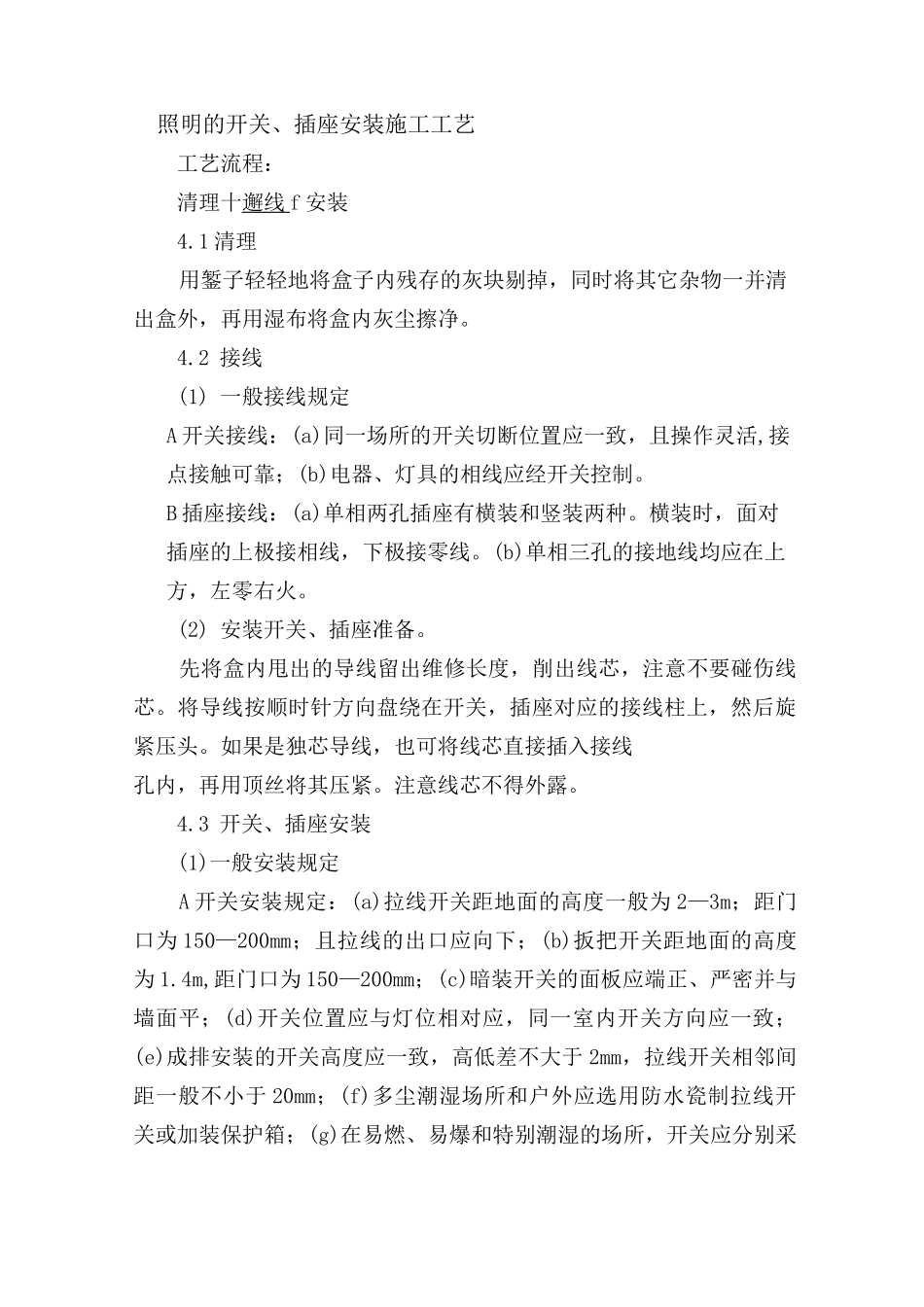

照明的开关、插座安装施工工艺_第1页
1/7
照明的开关、插座安装施工工艺_第2页
2/7
照明的开关、插座安装施工工艺_第3页
3/7
照明的开关、插座安装施工工艺工艺流程:清理十邂线 f 安装4.1 清理用錾子轻轻地将盒子内残存的灰块剔掉,同时将其它杂物一并清出盒外,再用湿布将盒内灰尘擦净。4.2 接线(1) 一般接线规定A 开关接线:(a)同一场所的开关切断位置应一致,且操作灵活,接点接触可靠;(b)电器、灯具的相线应经开关控制。B 插座接线:(a)单相两孔插座有横装和竖装两种。横装时,面对插座的上极接相线,下极接零线。(b)单相三孔的接地线均应在上方,左零右火。(2) 安装开关、插座准备。先将盒内甩出的导线留出维修长度,削出线芯,注意不要碰伤线芯。将导线按顺时针方向盘绕在开关,插座对应的接线柱上,然后旋紧压头。如果是独芯导线,也可将线芯直接插入接线孔内,再用顶丝将其压紧。注意线芯不得外露。4.3 开关、插座安装(1)一般安装规定A 开关安装规定:(a)拉线开关距地面的高度一般为 2—3m;距门口为 150—200mm;且拉线的出口应向下;(b)扳把开关距地面的高度为 1.4m,距门口为 150—200mm;(c)暗装开关的面板应端正、严密并与墙面平;(d)开关位置应与灯位相对应,同一室内开关方向应一致;(e)成排安装的开关高度应一致,高低差不大于 2mm,拉线开关相邻间距一般不小于 20mm;(f)多尘潮湿场所和户外应选用防水瓷制拉线开关或加装保护箱;(g)在易燃、易爆和特别潮湿的场所,开关应分别采用防爆型、密闭型,或安装在其它处所控制;(h)民用住宅严禁装设床头开关;(i)明线敷设的开关应安装在不少于 15mm 厚的木台上。B 插座安装规定:(a)暗装插座距地面不应低于 30cm;(b)同一室内安装的插座高低差不应大于 5mm;成排安装的插座高低差不应大于2mm;(c)暗装的插座应有专用盒,盖板应端正严密并与墙面平;(d)落地插座应有保护盖板。(2)暗装开关、插座安装:按接线要求,将盒内甩出的导线与开关、插座的面板连接好,将开关或插座推入盒内(如果盒子较深,大于2.5cm 时,应加装套盒),对正盒眼,用机螺丝固定牢固。固定时要使面板端正,并与墙面平齐。5. 质量标准5.1 保证项目插座的接地(零)保护措施必须符合施工验收规范的有关规定。检验方法:观察检查和检查安装记录。5.2 基本项目(1) 开关、插座的安装位置正确。盒子内清洁,无杂物,表面清洁、不变形,盖板紧贴建筑物的表面。(2) 开关切断相线。导线进入器具处绝缘良好,不伤线芯。插座的接地单独敷设,不允许与工作零线混用。检验方法:观察和通电检查。5.3 允许偏差项目(1) 明开关,插...
