高低压开关柜生产质量控制规程

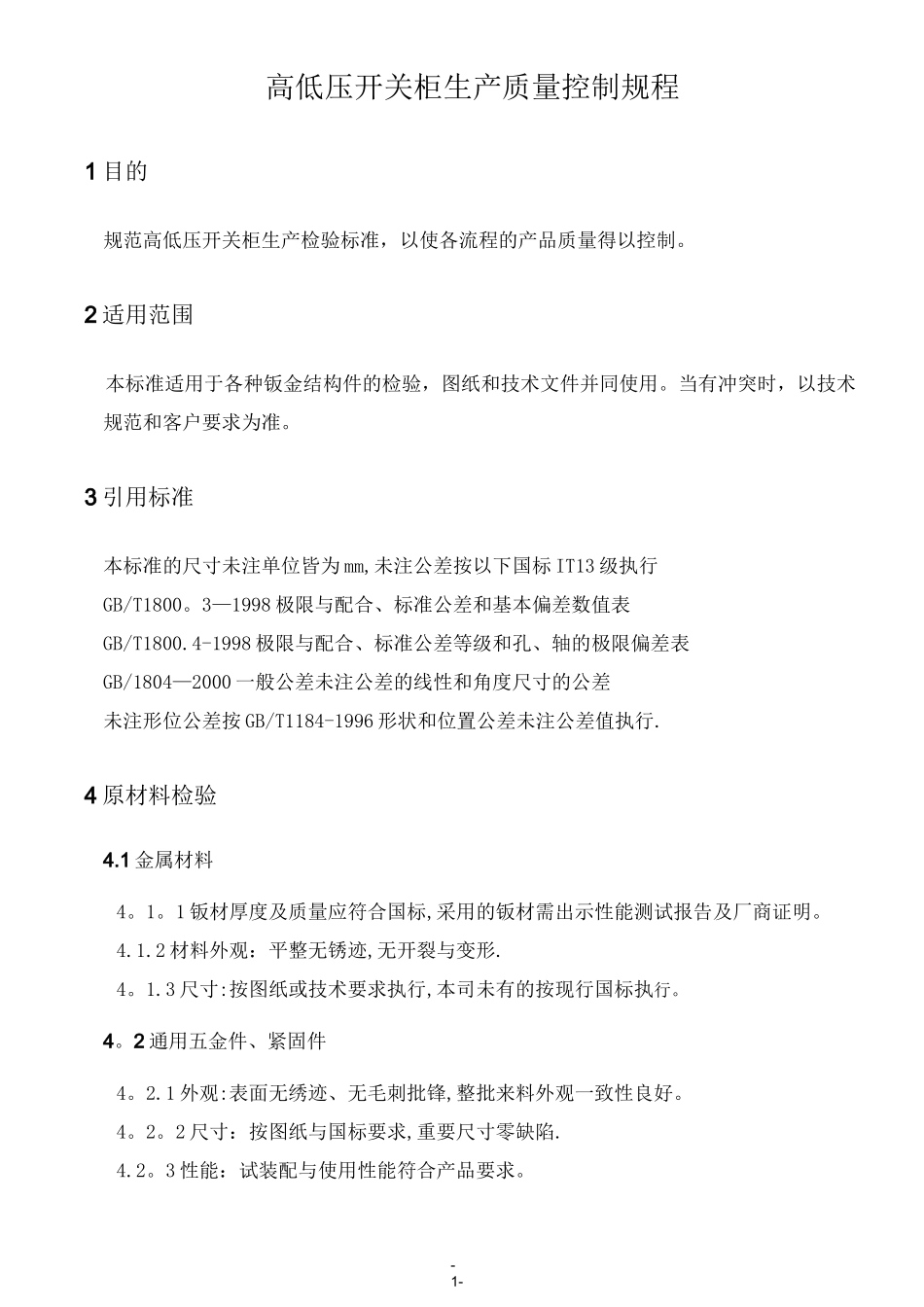

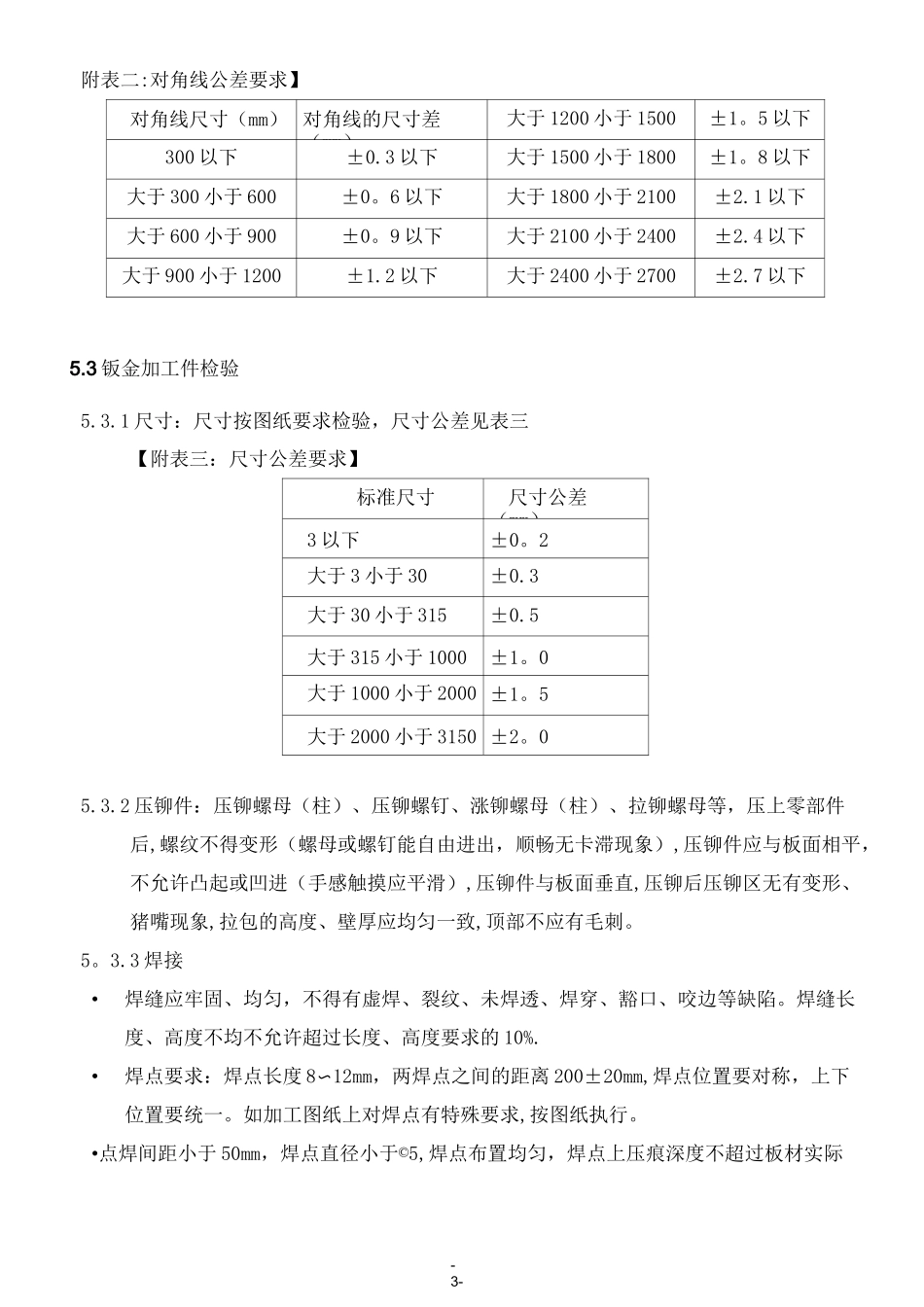

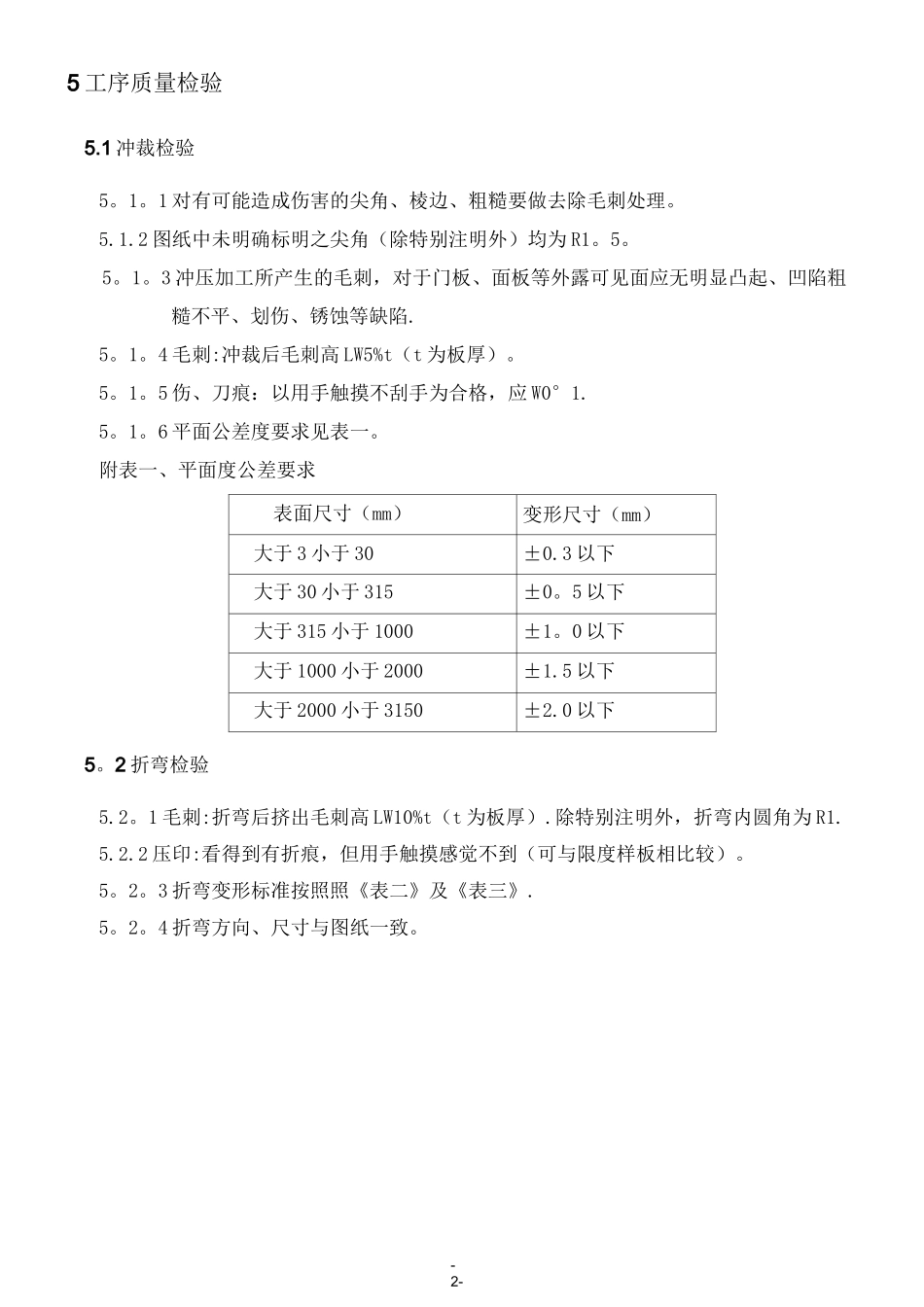

-1-高低压开关柜生产质量控制规程1 目的规范高低压开关柜生产检验标准，以使各流程的产品质量得以控制。2 适用范围本标准适用于各种钣金结构件的检验，图纸和技术文件并同使用。当有冲突时，以技术规范和客户要求为准。3 引用标准本标准的尺寸未注单位皆为 mm,未注公差按以下国标 IT13 级执行GB/T1800。3—1998 极限与配合、标准公差和基本偏差数值表GB/T1800.4-1998 极限与配合、标准公差等级和孔、轴的极限偏差表GB/1804—2000 一般公差未注公差的线性和角度尺寸的公差未注形位公差按 GB/T1184-1996 形状和位置公差未注公差值执行.4 原材料检验4.1 金属材料4。1。1 钣材厚度及质量应符合国标,采用的钣材需出示性能测试报告及厂商证明。4.1.2 材料外观：平整无锈迹,无开裂与变形.4。1.3 尺寸:按图纸或技术要求执行,本司未有的按现行国标执行。4。2 通用五金件、紧固件4。2.1 外观:表面无绣迹、无毛刺批锋,整批来料外观一致性良好。4。2。2 尺寸：按图纸与国标要求,重要尺寸零缺陷.4.2。3 性能：试装配与使用性能符合产品要求。-2-5 工序质量检验5.1 冲裁检验5。1。1 对有可能造成伤害的尖角、棱边、粗糙要做去除毛刺处理。5.1.2 图纸中未明确标明之尖角（除特别注明外）均为 R1。5。5。1。3 冲压加工所产生的毛刺，对于门板、面板等外露可见面应无明显凸起、凹陷粗糙不平、划伤、锈蚀等缺陷.5。1。4 毛刺:冲裁后毛刺高 LW5%t（t 为板厚）。5。1。5 伤、刀痕：以用手触摸不刮手为合格，应 W0°1.5。1。6 平面公差度要求见表一。附表一、平面度公差要求表面尺寸（mm）变形尺寸（mm）大于 3 小于 30±0.3 以下大于 30 小于 315±0。5 以下大于 315 小于 1000±1。0 以下大于 1000 小于 2000±1.5 以下大于 2000 小于 3150±2.0 以下5。2 折弯检验5.2。1 毛刺:折弯后挤出毛刺高 LW10%t（t 为板厚）.除特别注明外，折弯内圆角为 R1.5.2.2 压印:看得到有折痕，但用手触摸感觉不到（可与限度样板相比较）。5。2。3 折弯变形标准按照照《表二》及《表三》.5。2。4 折弯方向、尺寸与图纸一致。-3-附表二:对角线公差要求】对角线尺寸（mm） 对角线的尺寸差（mm）大于 1200 小于 1500±1。5 以下300 以下±0.3 以下大于 1500 小于 1800±1。8 以下大于 300 小于 600±0。6 以下大于 1800 小于 2100±2.1 以下大于 600 小于 900±0。9 以下大于 2100 小于 2400±2.4 ...
