皮带输送机工程施工组织设计方案VIP专享

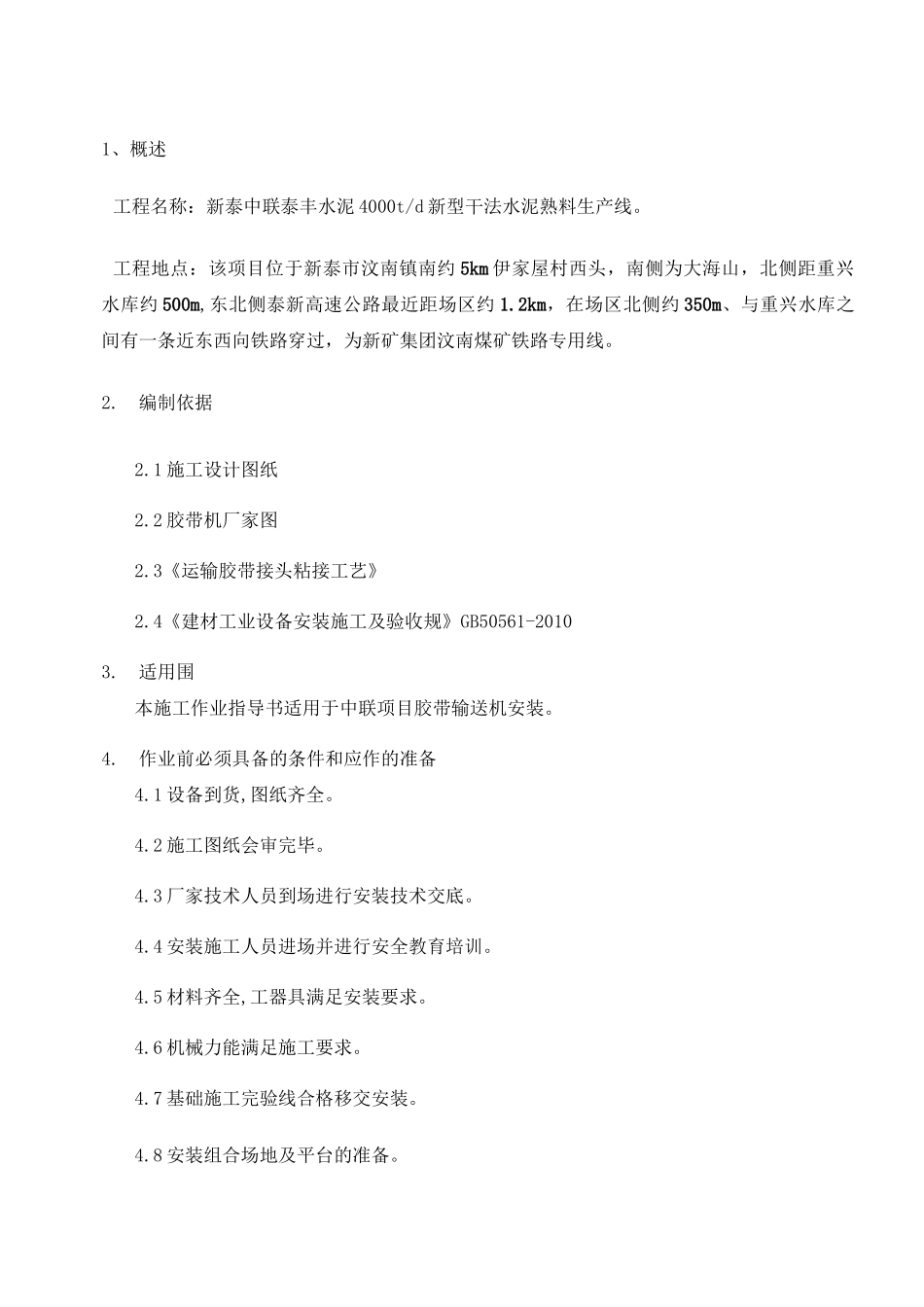

1、概述工程名称：新泰中联泰丰水泥 4000t/d 新型干法水泥熟料生产线。工程地点：该项目位于新泰市汶南镇南约 5km 伊家屋村西头，南侧为大海山，北侧距重兴水库约 500m,东北侧泰新高速公路最近距场区约 1.2km，在场区北侧约 350m、与重兴水库之间有一条近东西向铁路穿过，为新矿集团汶南煤矿铁路专用线。2.编制依据2.1 施工设计图纸2.2 胶带机厂家图2.3《运输胶带接头粘接工艺》2.4《建材工业设备安装施工及验收规》GB50561-20103.适用围本施工作业指导书适用于中联项目胶带输送机安装。4.作业前必须具备的条件和应作的准备4.1 设备到货,图纸齐全。4.2 施工图纸会审完毕。4.3 厂家技术人员到场进行安装技术交底。4.4 安装施工人员进场并进行安全教育培训。4.5 材料齐全,工器具满足安装要求。4.6 机械力能满足施工要求。4.7 基础施工完验线合格移交安装。4.8 安装组合场地及平台的准备。5.参加作业人员资格及要求5.1 施工人员配备表：施工班组：钳工组、铆工组、焊工组、电工组、管工组共需要 70 人序号工种人数序号工种人数1安装钳工6 人7普工12 人2设备起重工4 人83电气焊工10 人94安装电工10 人105铆工5 人116管工15 人126.作业所需机械及施工机具和测量工具序号名称规格/型号数量单位备注1汽车吊50 吨1台2运输车14 吨1台3链式起重机1〜10 吨20台4千斤顶10〜50 吨6台5卸扣1〜10 吨30个4滑轮组1〜20 吨10台5工具车/1台6电焊机BX3-500-210台7水平仪1台8经纬仪1台9普通水平尺/2个10钢丝绳扣/30根115 吨慢速绞车/1台12简易钢门架/6套13角向磨光机/6台14氧气乙炔割把/5套15各种扳手/30把7.作业程序及容7.1 作业程序流程图施工准备——基础检查划线验收——设备运输——尾架安装——中间机架安装——机头安装——托辊组安装——驱动架及驱动滚筒安装——皮带铺设——液压紧装置安装——驱动装置安装——皮带紧——试运、移交。7.2 基础检查划线：根据和厂家图纸资料画出基础纵横中心线。7.3 将支架临时放到基础上，确认此时支架的水平面，需要调整的利用台座调整，用地脚螺栓临时固定。7.4 用光学水准仪把传送中心路线和支柱的中心线相交，确认中心轴线。确认中心轴线后，把临时固定的地脚螺栓正式紧固，焊接预埋件的正式焊接牢固，拉紧防倒钢丝绳。7.5 确定支架的中心线和水平面后，进行各支架间大梁和小梁的安装，同时用螺栓临时连接固定。安装时要注意两侧同时交替进行，防止受力不匀导致结构倾倒。7.6 各...
