高低压开关具体参数要求

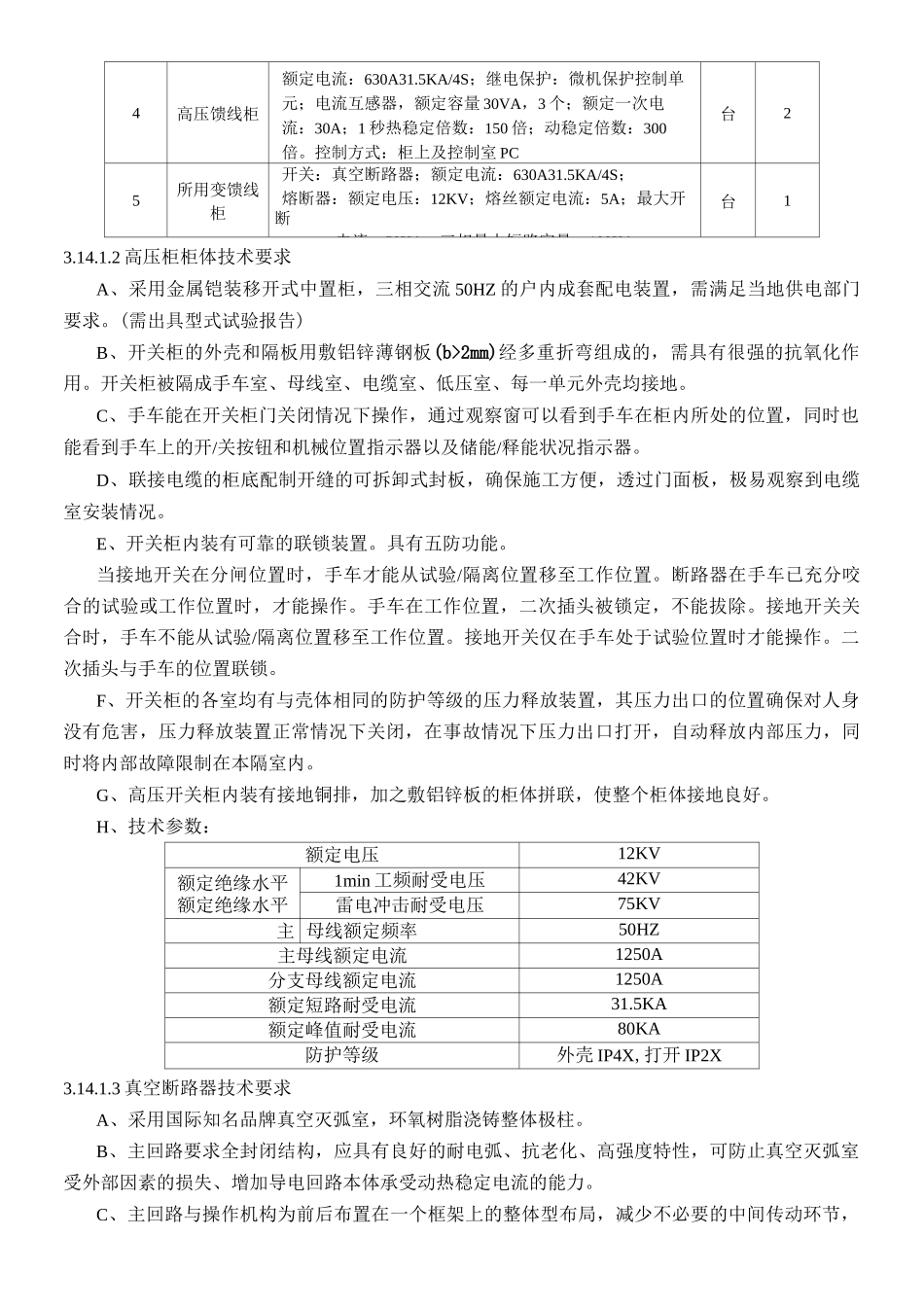

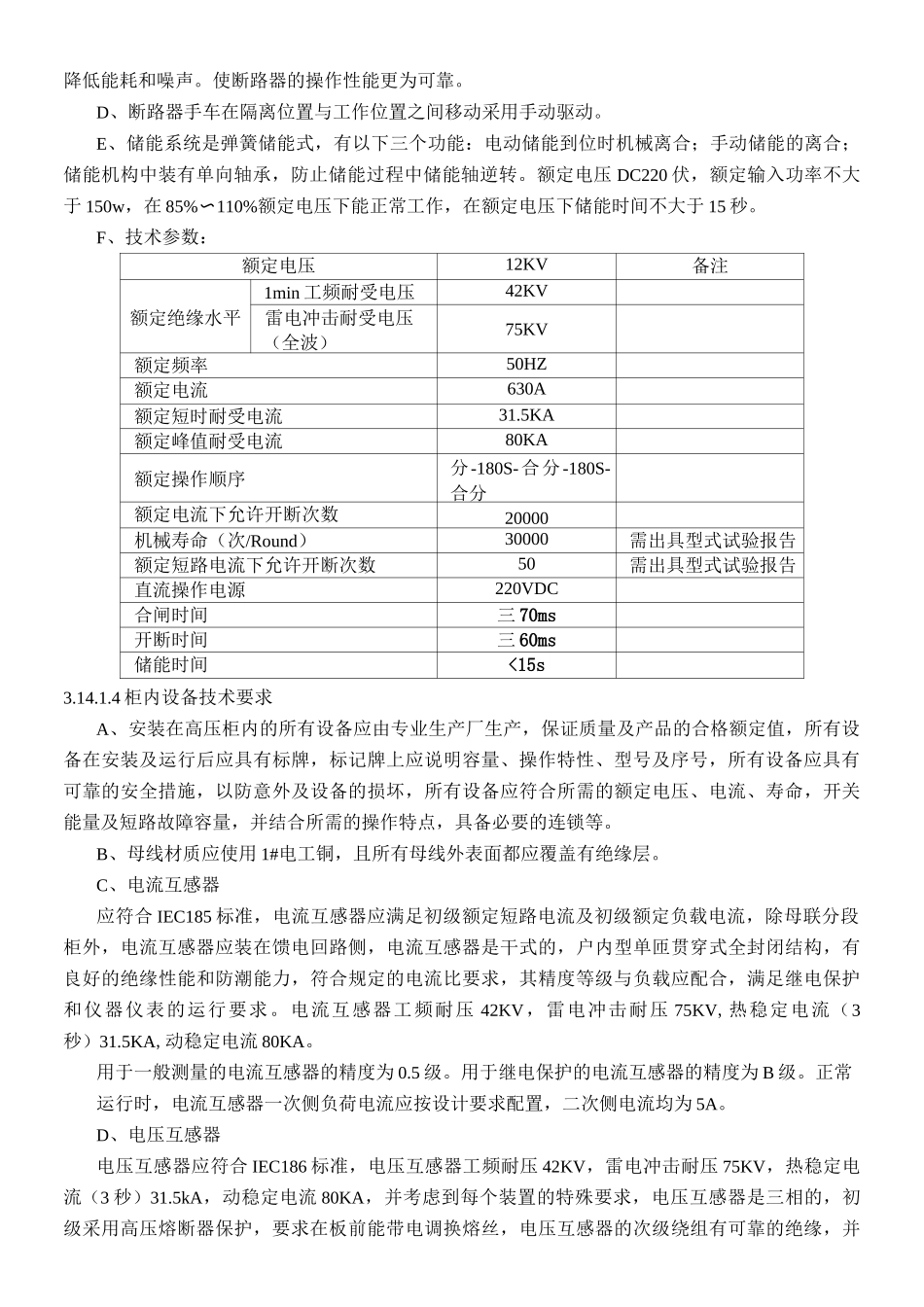

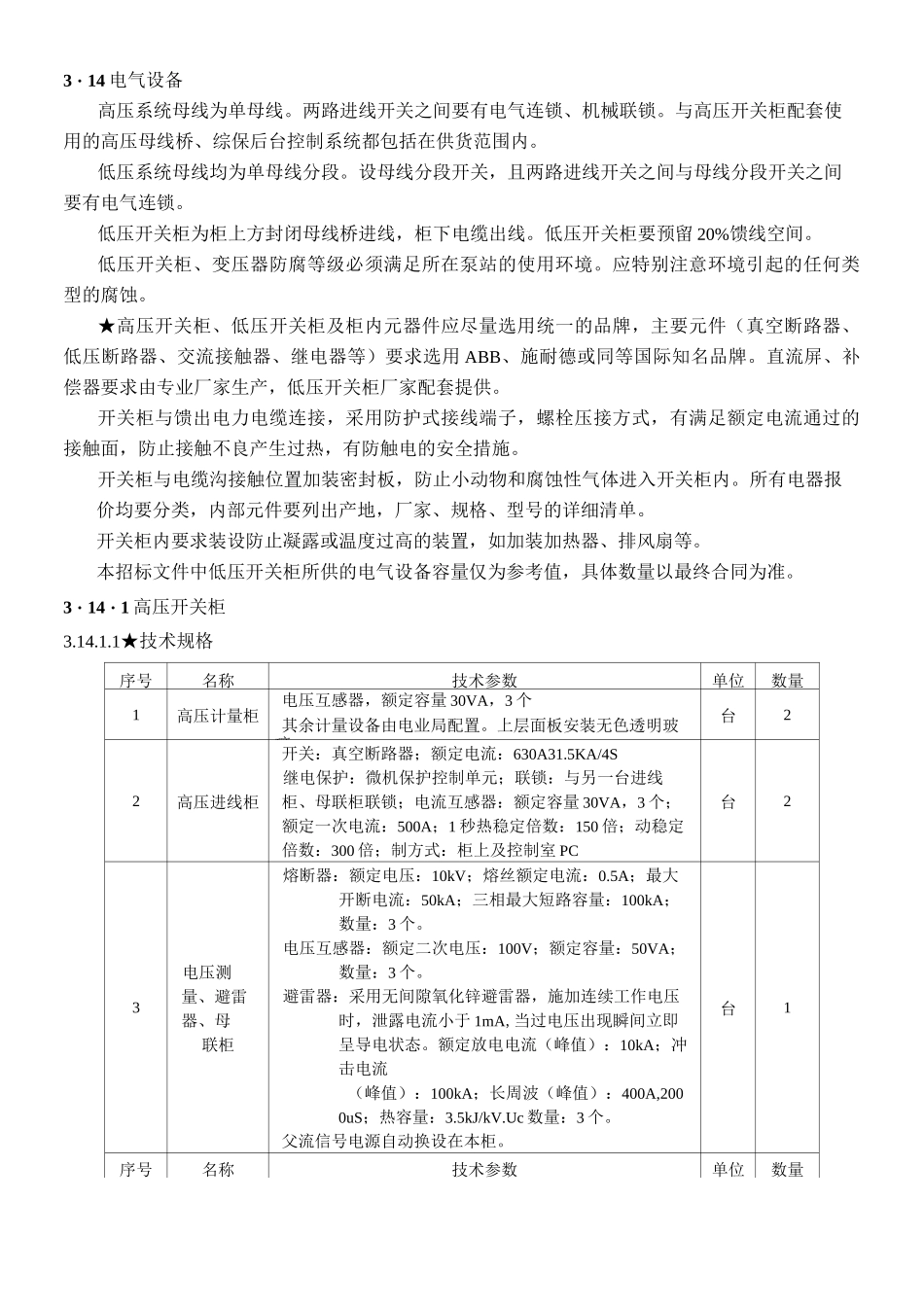

3・14 电气设备高压系统母线为单母线。两路进线开关之间要有电气连锁、机械联锁。与高压开关柜配套使用的高压母线桥、综保后台控制系统都包括在供货范围内。低压系统母线均为单母线分段。设母线分段开关，且两路进线开关之间与母线分段开关之间要有电气连锁。低压开关柜为柜上方封闭母线桥进线，柜下电缆出线。低压开关柜要预留 20%馈线空间。低压开关柜、变压器防腐等级必须满足所在泵站的使用环境。应特别注意环境引起的任何类型的腐蚀。★高压开关柜、低压开关柜及柜内元器件应尽量选用统一的品牌，主要元件（真空断路器、低压断路器、交流接触器、继电器等）要求选用 ABB、施耐德或同等国际知名品牌。直流屏、补偿器要求由专业厂家生产，低压开关柜厂家配套提供。开关柜与馈出电力电缆连接，采用防护式接线端子，螺栓压接方式，有满足额定电流通过的接触面，防止接触不良产生过热，有防触电的安全措施。开关柜与电缆沟接触位置加装密封板，防止小动物和腐蚀性气体进入开关柜内。所有电器报价均要分类，内部元件要列出产地，厂家、规格、型号的详细清单。开关柜内要求装设防止凝露或温度过高的装置，如加装加热器、排风扇等。本招标文件中低压开关柜所供的电气设备容量仅为参考值，具体数量以最终合同为准。3・14・1 高压开关柜3.14.1.1★技术规格序号名称技术参数单位数量1高压计量柜电压互感器，额定容量 30VA，3 个其余计量设备由电业局配置。上层面板安装无色透明玻璃。台22高压进线柜开关：真空断路器；额定电流：630A31.5KA/4S继电保护：微机保护控制单元；联锁：与另一台进线柜、母联柜联锁；电流互感器：额定容量 30VA，3 个；额定一次电流：500A；1 秒热稳定倍数：150 倍；动稳定倍数：300 倍；制方式：柜上及控制室 PC台23电压测量、避雷器、母联柜熔断器：额定电压：10kV；熔丝额定电流：0.5A；最大开断电流：50kA；三相最大短路容量：100kA；数量：3 个。电压互感器：额定二次电压：100V；额定容量：50VA；数量：3 个。避雷器：采用无间隙氧化锌避雷器，施加连续工作电压时，泄露电流小于 1mA,当过电压出现瞬间立即呈导电状态。额定放电电流（峰值）：10kA；冲击电流（峰值）：100kA；长周波（峰值）：400A,2000uS；热容量：3.5kJ/kV.Uc 数量：3 个。父流信号电源自动换设在本柜。控制方式：柜上及控制室 PC台1序号名称技术参数单位数量4高压馈线柜额定电流：630A31.5KA/4S；继电保护：微机保护控制单元；电流互...
