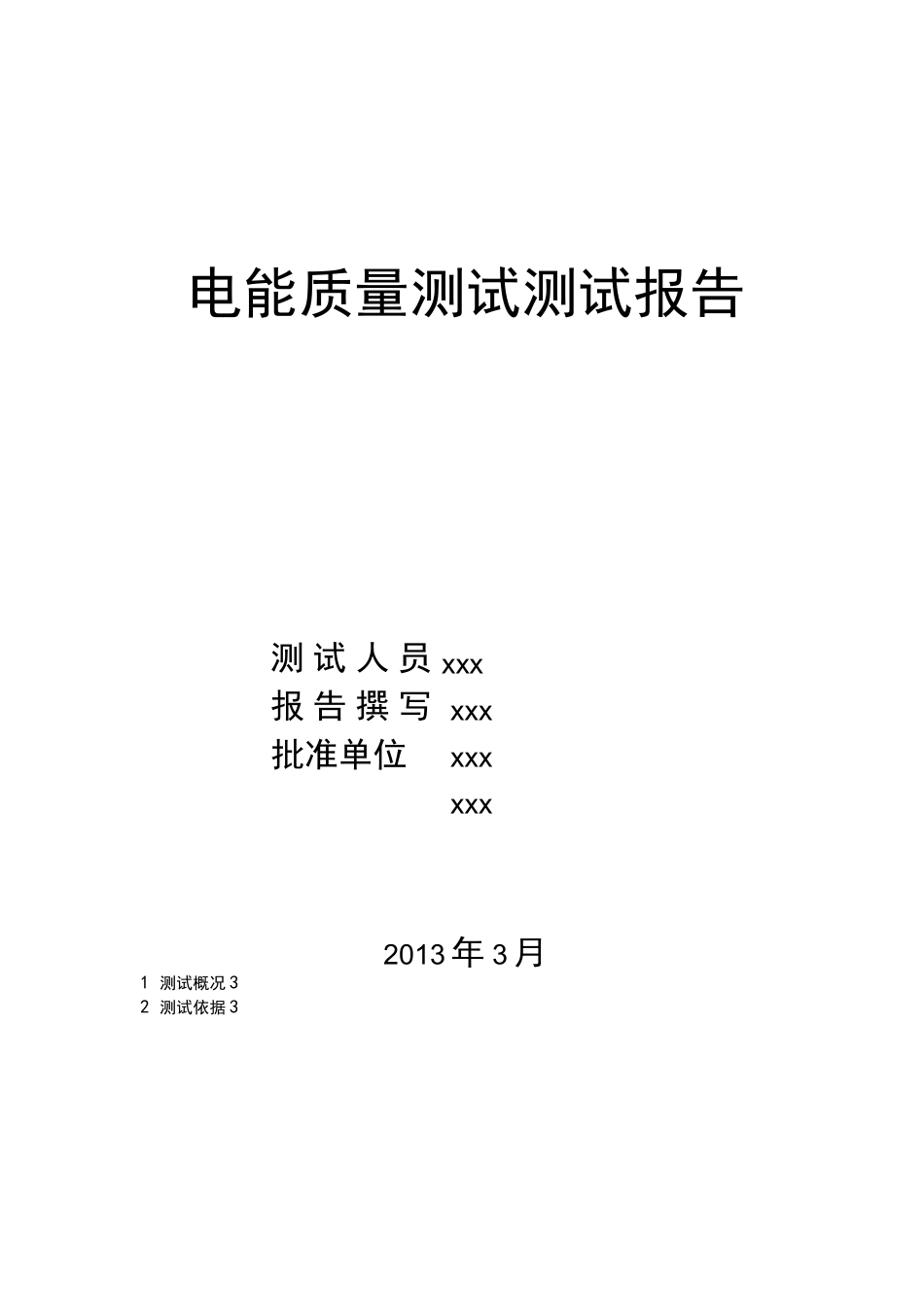

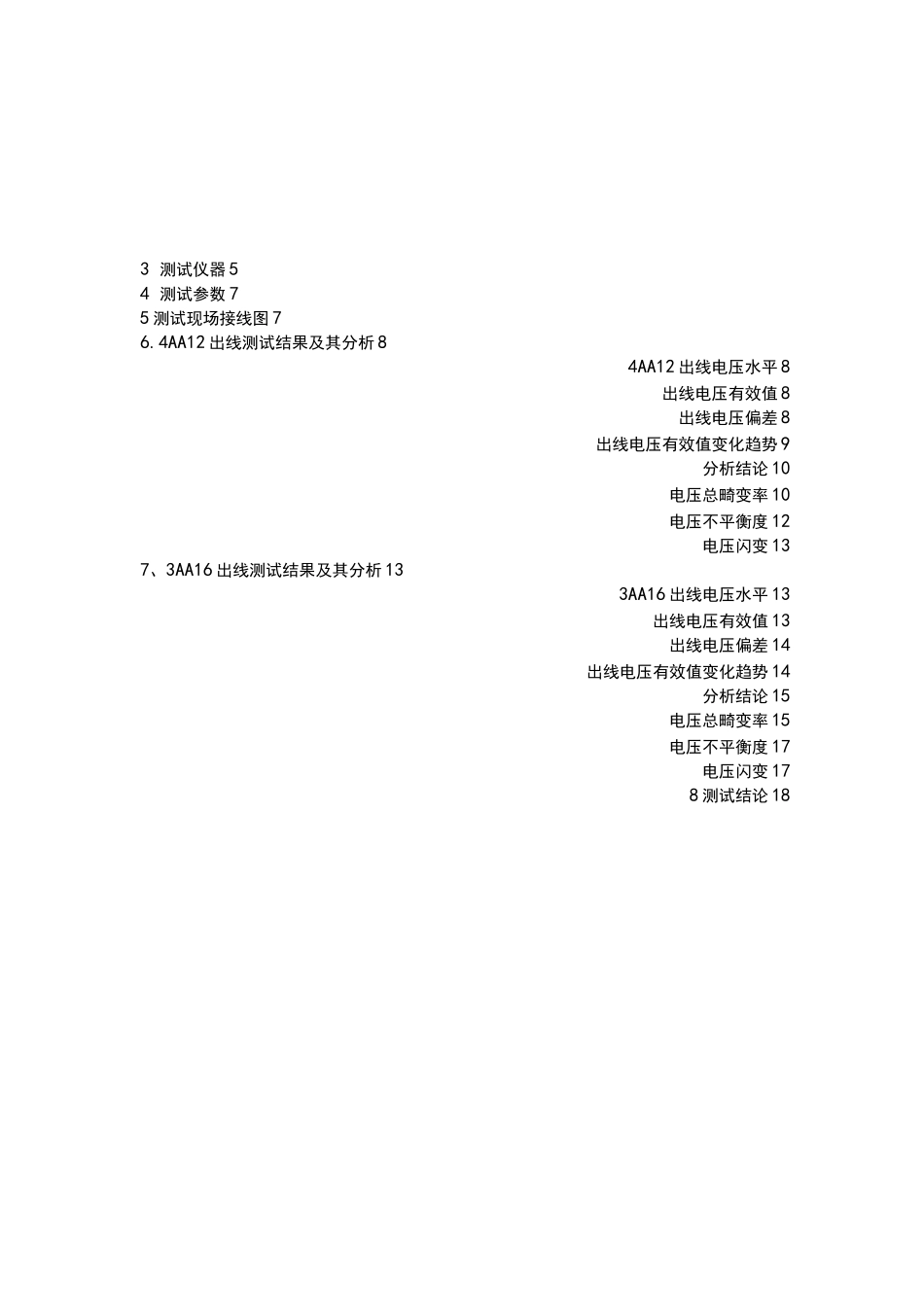

电能质量测试测试报告测 试 人 员报 告 撰 写批准单位2013 年 3 月1 测试概况 32 测试依据 3xxxxxxxxxxxx3 测试仪器 54 测试参数 75 测试现场接线图 76.4AA12 出线测试结果及其分析 84AA12 出线电压水平 8出线电压有效值 8出线电压偏差 8出线电压有效值变化趋势 9分析结论 10电压总畸变率 10电压不平衡度 12电压闪变 137、3AA16 出线测试结果及其分析 133AA16 出线电压水平 13出线电压有效值 13出线电压偏差 14出线电压有效值变化趋势 14分析结论 15电压总畸变率 15电压不平衡度 17电压闪变 178 测试结论 181 测试概况XXX 有两台 UPS 电源，主要用于给 BCS 医疗系统供电。该 UPS 由泰高系统有限公司提供，型号为：RSOAVR60KVA/380V 在线式，每个电源柜中装载29 块（阳光）电池，使用至今电池未发现漏液现象。近期以来，晚上开启日用灯后，该 UPS 电源柜偶尔会发生异常报警（三声报警，无信息提示），具体原因不详。为了分析该报警是否与谐波污染有关系，该公司拟对 UPS 电源 380V 母线及出线的谐波水平进行测试。应 xxx 公司要求，2016 年 xx 月 xx 日至 xx 月 xx 日,xxxxxx 有限公司对 xxxx 有限公司两台 UPS 供电设备出口母线进行了一次谐波测试。2 测试依据该项测试依据 GB/T14549-93 电能质量公用电网谐波国家标准进行。GB/T14549-93 各级电压等级谐波限值规定如下表 1,公共连接点的全部用户向该点注入的谐波电流允许值见表 2。••••••••表 1：公用电网谐波电压（相电压）限值电网标称电压 kV电压总谐波畸变率%各次谐波电压含有率，％奇次偶次表 2:注入公共连接点的谐波电流允许值标准电压KV基准短路容量 MVA谐波次数及谐波电流允许值,A234567891011121310786239622644192116281324••••••••标准电压KV基准短路容量 MVA谐波次数及谐波电流允许值,A14151617181920212223242510111218161412由于 PCC 点的短路容量不同于假定基准最小短路容量，应按照国标附录B 进行换算，换算公式如下：I 二/1hShpk2式中：S:公共连接点的最小短路容量，MVA；k1S:基准短路容量，MVA；k2I:表 2 中的第 h 次谐波电流允许值,A；hpI:短路容量为 S 时的第 h 次谐波电流允许值,A。hk1按国标附录 C 的要求，在公共连接点处第 i 个用户的第 h 次谐波电流允许值按下式进行换算：I 二 I（S/S）/«hihit式中：I:附录 B 换算的第 h 次谐波电流...
